致力于集成電路芯片與系統設計開發的成都國騰電子技術股份有限公司推出了一系列標清和高清的視頻解碼、視頻編碼芯片以及以LVDS為接口的高速視頻數據傳輸serdes芯片,其中GM7113C視頻信號解碼芯片、GM7123高速視頻DAC芯片和GM7121視頻編碼電路以及LVDS數據傳輸芯片GM8283/4 與GM8025/GM8226在為國產器件帶來更多優秀選擇，這些器件均為工業級質量等級。

　　視頻信號解碼芯片

　　視頻信號解碼芯片GM7113C可實現視頻信號的解碼功能，質量等級為工業級，廣泛應用于網絡可視終端、視頻監控系統、汽車視頻電子、樓宇可視系統、視頻采集系統，對于現行主流的USB 采集卡方案做了廣泛和深入的驗證。該芯片采用CMOS 工藝，通過I2C 總線與PC 或DSP 相連構成應用系統。內部包含差分模擬處理通道，能夠?qū)VBS、S-Video視頻信號源進行編解碼處理，實現抗混疊濾波、A/D 轉換、自動鉗位、自動增益控制、PAL/NTSC制式自動識別、亮度/對比度/飽和度控制(BCS)等功能，內含低通、帶通等多種濾波器可實現亮度和色度的有效分離。

　　特性

　　電源電壓：3.3V

　　工作環境溫度：-40℃～85℃

　　工作頻率：24.576MHz

　　輸入端口兼容TTL電平

　　4個模擬輸入和內部模擬源選擇器，如4×CVBS，2×Y/C，(1×Y/C和2×CVBS)

　　內含2個差分CMOS模式的模擬處理通道，2路9位CMOS視頻A/D轉換器

　　對所選擇的通道可編程為靜態增益或自動增益控制

　　可自動進行50/60Hz場頻檢測以及標準PAL和NTSC之間的自動轉換

　　帶有邊界掃描電路

　　帶有I2C總線

　　片內可進行亮度、對比度、飽和度(BCS)控制

　　具有實時狀態信息輸出(RTCO)

　　VPO數據總線數據輸出格式為ITU 656

　　封裝形式：LQFP44

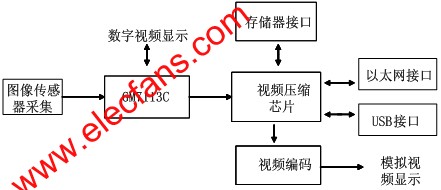

　　應用電路圖

　　高速視頻DAC

　　工業級質量的高速視頻DAC GM7123是一款頻率330MHz的3通道10位高速視頻DAC芯片，兼容RS-343A/RS-170標準差分輸出，輸出電流范圍是2mA～26mA。輸入兼容3.3V TTL電平，內部基準1.23V，單電源3.3V供電。時鐘50MHz時，輸出信號1MHz的SFDR可達70dB，而時鐘140MHz時，輸出信號40MHz的SFDR可達53dB。

　　特性

　　電源電壓：3.3V

　　工作環境溫度：-40℃～85℃

　　工作頻率：330MHz

　　輸入高低電平：兼容3.3V TTL電平

　　自帶3個分離的10位數據輸入口

　　可處理視頻控制信號

　　帶有省電模式

　　DAC采用差分輸出形式，輸出電流范圍是2mA～26mA

　　3路10位DAC電路

　　自帶3個分離的10位數據輸入口

　　封裝形式：LQFP48

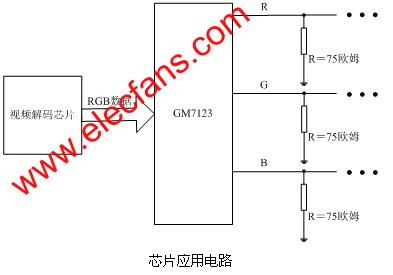

　　應用說明

　　主要應用于：數字視頻系統(1600×1200@100Hz)、高分辨率彩色圖形、數字比例調制、圖像處理和視頻信號重建等。

　　視頻編碼芯片

　　GM7121視頻編碼電路可將8位CCIR656格式的YCbCr數據(例如MPEG解碼數據)編碼成亮度Y和色度信號C，以及合成CVBS信號，并經過D/A轉換后輸出。產品內部包括副載波產生、色差信號調制、同步信號內插、D/A等功能模塊。質量等級為工業級。主要應用于：圖像處理、各種機載、車載顯示設備、監控顯示設備。

　　LVDS數據傳輸芯片

　　LVDS數據傳輸芯片，主要應用于視頻圖像數據傳輸系統如光端機中。

　　GM8283/4產品概述

　　GM8283/4型28位可編程數據選通Channel-Link發送器/接收器完成的功能是在并行同步時鐘作用下，以7：1/1：7的壓縮比/解壓比，將28位并行LVTTL數據/4對LVDS串行數據編碼/解碼為4對LVDS串行數據/28位并行LVTTL數據。輸入時鐘頻率范圍20MHz～85MHz。GM8283/4具有觸發沿可選的特點。器件質量等級為工業級。

　　特性

　　電源電壓：3.3V

　　工作環境溫度：-40℃～85℃

　　輸入時鐘頻率：20MHz～85MHz

　　最大數據率：2380Mbps

　　GM8025/GM8226 產品概述

　　工業級質量的GMH921025/921226型10位可編程觸發嵌入時鐘/時鐘恢復總線發送器/接收器完成的功能，是以12：1/1：12的壓縮比/解壓比，將10位并行LVTTL數據和時鐘位/1對LVDS串行數據編碼/解碼為1對LVDS串行數據/10位并行LVTTL數據和1路LVTTL時鐘。輸入時鐘頻率范圍20MHz～80MHz。

　　特性

　　電源電壓：3.3V

　　工作環境溫度：-40℃～85℃

　　輸入時鐘頻率：20MHz～80MHz

　　最大數據率：800Mbps

　　封裝形式：BGA49
