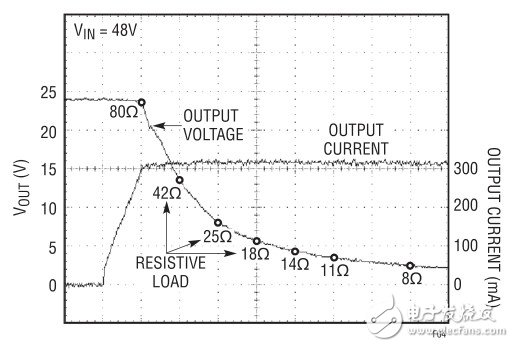

圖 4：阻性負載變化時的輸出電流與輸出電壓波形 （輸出電流限定值為 300mA）

　　RUN 引腳針對 27V （上升） 和 24V （下降） 的 VIN 欠壓閉鎖門限電平進行設置。圖 3 示出了 VOUT 與 VIN 的關系曲線。該特性可確保 VOUT 僅在具備充足的輸入電壓時處于調節狀態。

　　24V 輸出電壓可采用 800mV 1% 基準或預設電壓之一來設置。該電路使用 5V 預設選項及反饋電阻器以設置輸出電壓。這提升了電路的抗噪聲能力，并允許采用阻值較低的反饋電阻器。

　　雖然 LTC3630 能提供高達 500mA 的輸出電流，但圖 1中的電路是針對 300mA 最大值進行設置的。從 ISET引腳輸出及內部產生的 5μA 偏置電流在 ISET 電阻器兩端產生一個電壓，此電壓決定了最大輸出電流。圖4 示出了當一個阻性負載從大約 100Ω 降到低至 8Ω 的輸出電壓，同時輸出電流保持在接近 300mA 編程值的情況。此外，該 DC/DC 轉換器中使用的遲滯拓撲還可提供固有的短路保護。

　　輸入電流限值

　　圖 5 示出了 LTC3630 另一項有用的特性。在該 5V 電路中，電流限值由一個連接在 VIN 和 ISET 之間的阻性分壓器設定，該分壓器在 ISET 引腳上產生一個跟蹤 VIN 的電壓。這允許 VIN 控制輸出電流，從而決定輸入電流。

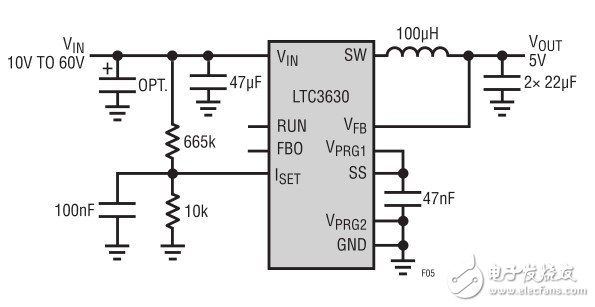

　　圖 5：具 55mA 輸入電流限值的 5V 穩壓器

　　當 ISET 引腳上的電壓增加時，轉換器的電流限值將增大。圖 6 示出了穩態輸入電流與輸入電壓及可用輸出電流 （在輸出電壓開始降至超出調節范圍之前） 的關系曲線。當采用圖 5 所示的參數值時，輸入電流在10V 至 60V 的輸入電壓范圍內被限制在大約 55mA。

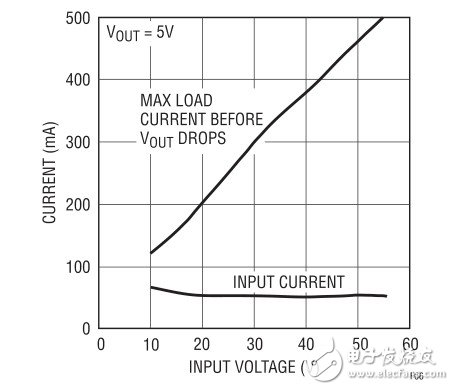

　　圖 6：輸入電壓與負載電流及輸入電流的關系（采用圖 5 所示的輸入電流限制電路）

　　結論

　　LTC3630 提供了適用于高效率、高電壓應用的特性組合。其寬輸出電壓范圍、可調電流能力和固有的抗短路操作使得該 DC/DC 轉換器能輕松地應付要求嚴苛的應用。
