我們總是希望無線覆蓋基站的覆蓋范圍越大越好，但是無線系統的傳輸距離同時也與客戶終端設備的技術指標有關。標準WiFi客戶端的上行功率有限（一般為15dBm），無論無線覆蓋基站的下行功率有多大，標準WiFi客戶端的上行距離都受到了上行功率的限制，距離十分有限。無線CPE就是專用客戶終端設備，采用無線室外CPE距無線覆蓋基站的距離可以達到標準WiFi客戶端的4倍。

　　當然在實際應用中，難以找到視距無遮擋的應用環境，通過無線傳播模型的測算和實際經驗表明，采用CPE的客戶端與基站的傳輸距離可以達到1Km－5Km

　　無線CPE就是我們常說的無線網橋，是一種室外無線AP設備，一般是點對點連接，負責將一端的網絡通過無線遠距離傳輸?shù)搅硗庖欢恕４蠖鄶?shù)的網橋都是使用的是5.8G更加干凈的頻段，也有使用2.4G的，不過由于干擾過大，已被棄用。網橋主要用于室外監控，電梯監控，樓宇網絡對傳等場所。

　　工具/原料

　　無線網橋：LF-P588 P581 P591系列

　　-安裝配件：仰角支架，三角支架，金屬鋼圈

　　-設置工具：電腦或者手機

　　方法/步驟

　　1購買零配件和主機，檢查設備是否齊全，網橋主機，POE電源適配器，金屬鋼圈，以及安裝抱桿的支架，這里三角支架或者仰角支架選配即可

　　2抱桿安裝前，先在室內對網橋設置好參數再到室外進行抱桿安裝，設置連線，網線連接網橋的WAN口，另外一端接到POE電源適配器的POE端口，POE電源的LAN摳連接電腦網口即可。注意：電源適配器的POE口是用來給網橋通電與通信的，lan口用來接電腦或者路由器等

　　設置完成后，將連接電腦的網線取下，連接到前段的網關或者交換機上，將網橋拿到室外固定地點進行抱桿安裝。

　　使用三角支架安裝網橋，先將U型線圈通過螺母安裝固定在抱桿上，再使用線圈固定網橋，網橋可以上下調整角度。

?

　　使用仰角支架進行安裝，可以壁掛或者抱桿，壁掛時，使用膨脹螺絲固定在墻面上，網橋通過線圈固定在支架上，通過支架可以調整網橋角度。

　　抱桿安裝時可以通過線圈將支架固定在桿子上，然后再固定網橋。

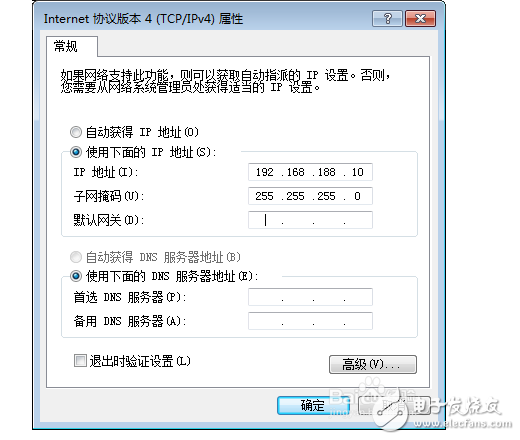

　　打開電腦的本地連接，右擊屬性，選擇協議版本4，點屬性。電腦手動設置一個192.168.188.10 255.255.255.0 PS：只改IP和掩碼，其它為空。

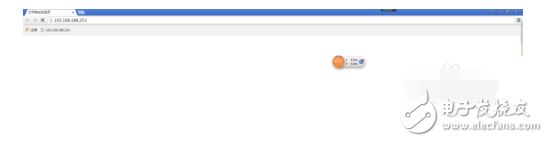

　　打開瀏覽器，輸入192.168.188.253，回車就可以登錄到設備管理界面了

　　先拿一個網橋A作發射端設置，在瀏覽器輸入192.168.188.253，進入設備管理界面。

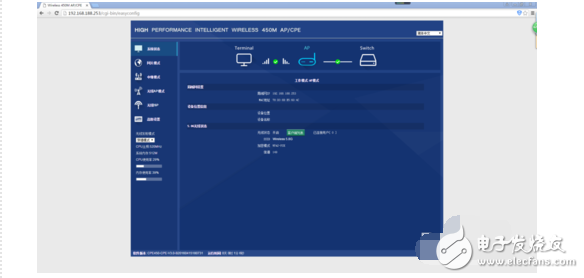

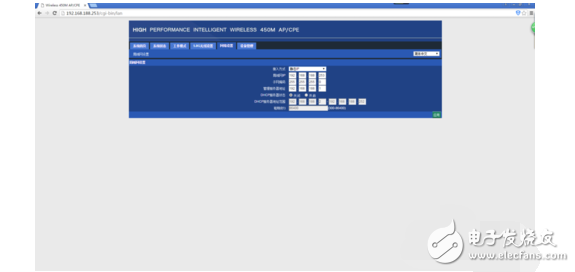

　　發射端網橋A默認就是AP模式，模式不用改，將IP地址改成靜態。高級設置--網絡設置--將DHCP改成靜態IP。只要改動IP地址就行，其他保持默認，用188網段，不建議用其他網段。PS：設置完后保持發射端通電狀態。

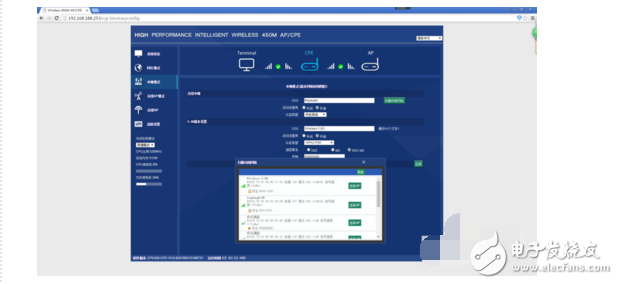

　　接收端網橋B設置，同步驟二，先更改IP地址，高級設置--網絡設置--將DHCP改成靜態IP。

　　測試：電腦接一個網橋A，試著在瀏覽器輸另一個網橋B的管理地址，如果能進入B網橋的管理界面，說明橋接好了。

　　注意事項

　　無線傳輸過程中，樹木、高樓和大型鋼筋建筑物等障礙物都會削弱無線信號。為提高無線傳輸性能，防止信號受阻，安裝時請確保無線CPE 間的視線范圍內無障礙物阻擋。

　　安裝CPE 設備時請調整其正面板朝向，確保接收設備在其信號覆蓋范圍內。您可以借助谷歌地圖、GPS 等工具，并結合CPE 設備的水平波瓣寬度60度來大致判斷CPE 的朝向。

　　設置好AP模式，或者中繼模式。一定要將網橋的DHCP換成靜態IP。

　　如果登不上去，試著ping一下192.168.188.253，方法：運行--cmd--ping 192.168.188.253。如果能通，建議更換成谷歌瀏覽器。如果不能通，可以將插網橋的那個口，換一個試試。

　　1 傳統室外覆蓋方式所面臨的問題

　　傳統的利用運營商室外宏基站進行WLAN室外覆蓋時，采用WLAN室外基站AP覆蓋目標區域，用戶終端直接連接與基站AP提供的WLAN信號，如圖1所示。這種覆蓋方案特別是在對居民小區覆蓋的情況下，面臨很多實際的問題。

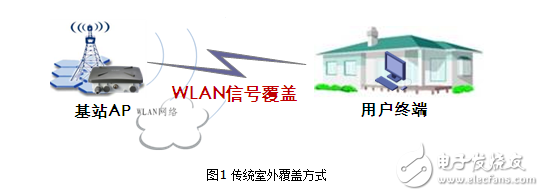

　　圖1 傳統室外覆蓋方式

　　1.1 上下行功率不匹配問題

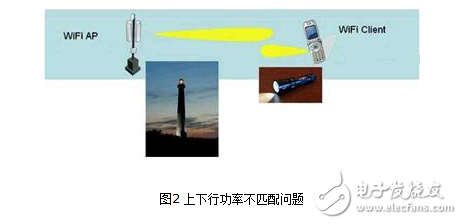

　　大功率的室外基站型AP，一般可提供500mW的最大發射功率，加上高增益天線，覆蓋距離通常可以達到2km左右，但是WLAN終端的功率很小，一般在20mW左右，這會導致在距離基站較遠的地方，終端雖然可以接收到基站的信號，但是基站感知不到終端的存在，從而造成無線通信上的上下行功率不匹配問題。就如同電筒可以看見燈塔，而燈塔上無法看不見電筒一樣，如圖2所示。

　　圖2 上下行功率不匹配問題

　　1.2 入室后的信號覆蓋質量問題

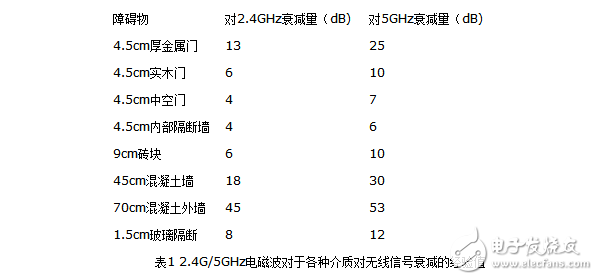

　　當采用室外基站覆蓋的方式對居民住宅進行覆蓋時，由于建筑結構復雜，從室外進入的信號衰減會很快（如表1所示），很難保證室內區域的信號覆蓋效果，可能導致WLAN網絡的用戶體驗較差。

　　建筑物的混凝土墻壁對信號的損耗非常大。從實際經驗來看，WLAN的信號很難穿過兩堵墻后還能保證覆蓋效果。

　　2 室外覆蓋CPE解決方案

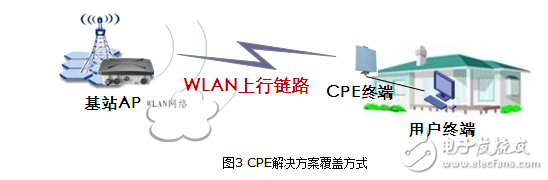

　　在室外覆蓋的CPE解決方案中，采用專用的室外型CPE設備與基站AP建立穩定的上行WLAN鏈路，如圖3所示。

　　由于室外型CPE的最大發射功率可達500mw，遠高于用戶終端設備，同時內置高增益定向天線，可有效解決上下行信號功率不匹配問題，保障室外覆蓋信號的有效延伸，從根本上解決農村用戶寬帶接入的最后一公里問題。

　　目前，室外覆蓋CPE解決方案已在農村區域得到實踐應用，由于此類區域通常干擾少、無線空口環境較好，一般采用2.4G頻段作為基站AP與CPE終端的WLAN上行鏈路，基站AP可滿足大約1.5-2公里的覆蓋范圍。

　　3 基站AP與CPE部署方式

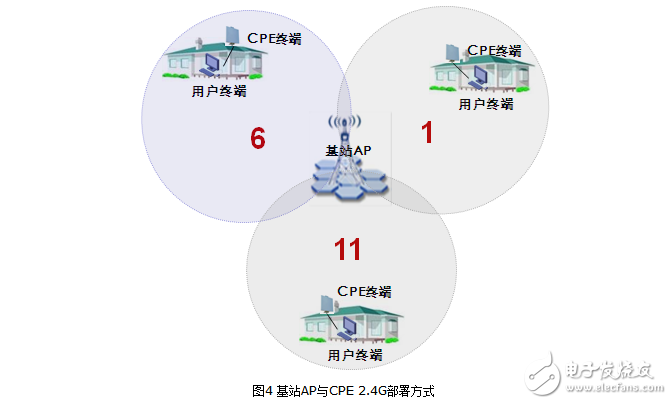

　　此方案采用2.4G頻段部署CPE時，由于受到2.4G頻段資源的限制，在一個基站上最多可同時部署3個AP設備，3個AP分別工作在1、6、11信道，每個信道覆蓋不同的方向，形成不同的覆蓋扇區，每扇區通常為不同村莊的寬帶接入用戶聚集區，如圖4所示。

　　注明：如果某扇區內的用戶數量較多，也可采用2-3個AP同時覆蓋同一扇區的方式，但根據實際寬帶業務的開通分布情況來看，此類部署方式較為少見。

　　4 高密用戶區域擴容解決方案

　　經過室外CPE解決方案的一期建設，某區域的農村寬帶用戶業務發展較好，在線用戶數量已到達每AP基站能夠承載的業務上限，急需擴展新用戶，需要在一期建設（即基站AP與CPE 2.4G部署方式）的基礎上擴容新用戶。目前可通過以下兩種方式實現擴容。

　　4.1 5G CPE擴容方式

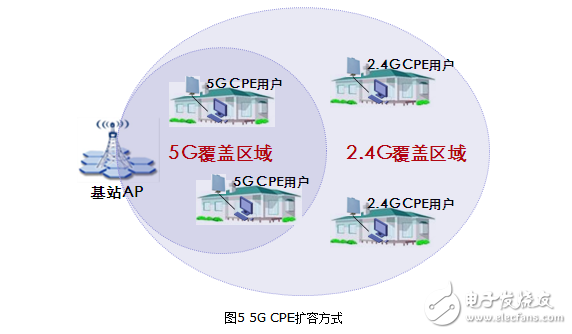

　　由于原方案中基站AP采用2.4G頻段覆蓋CPE，受到頻段資源的限制，每基站只能部署3個AP，為了擴展新的用戶，可引入新的5G頻段。基站AP采用雙頻AP進行部署，同時支持2.4G和5G，同時考慮到2.4G和5G信號的衰減及覆蓋范圍，建議基站AP 2.4G頻段覆蓋較遠區域的CPE，5G頻段覆蓋較近區域的CPE，如圖5所示。

　　此方案可極大地擴展頻段資源（802.11n 5G頻段在中國開放5個互不干擾20MHz信道），可有效擴展新增用戶，方便后續信道規劃部署，但由于新增了5G覆蓋區域，需要增加5G CPE設備，并對原2.4G用戶的分布進行新的規劃和調整。

　　4.2 5G橋接鏈路回傳擴容方式

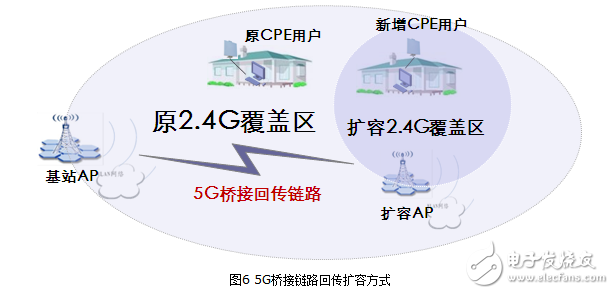

　　5G橋接鏈路回傳擴容方式通過在原覆蓋區域內新增AP，規劃新的蜂窩以提升系統的整體容量， 增加接入用戶數，其中新增AP的上行鏈路采用5.8G橋接鏈路回傳方式，下行通過2.4G覆蓋新增CPE用戶，如圖6所示，其中深色區域代表“擴容AP覆蓋區域”，即新增擴容用戶出現的區域。

　　由于此方案在原2.4G覆蓋區域內擴容新的2.4G覆蓋區，因此需要采用隔離度盡量高的信道擴容，如原1信道扇區采用11信道擴容，原11信道扇區采用1信道擴容。在滿足擴容AP覆蓋范圍的情況下，應通過調整AP發射功率等手段有效控制擴容AP覆蓋范圍，以最大程度降低對其他原有扇區覆蓋區域的影響。

　　同時為了保證5G無線橋接鏈路的質量，擴容站點與原基站的距離建議不要超過2km，橋接AP之間必須可視、無遮擋，天線安裝高度滿足要求。

　　此擴容方案仍然采用2.4G頻段，因此新擴容的容量有限，同時為了降低各2.4G覆蓋區域之間的相互影響，對工程實施和設備調試提出了較高的要求。
