電路功能與優勢

圖1所示電路是一個精密電子秤信號調理系統，它使用一個低功耗緩沖式24位Σ-Δ型ADC AD7791和兩個外部零漂移放大器ADA4528-1 。該解決方案支持單電源供電，可提供高直流增益。

前端使用超低噪聲、低失調電壓、低漂移放大器，以便放大來自稱重傳感器的低電平信號。對于滿量程輸出為10 mV的稱重傳感器，該電路提供15.3位的無噪聲碼分辨率。

利用本電路可以非常靈活地設計定制低電平信號調理前端，用戶可以輕松優化傳感器-放大器-轉換器組合電路的整體傳遞函數。在9.5 Hz至120 Hz的完整輸出數據速率范圍內，AD7791均能保持良好的性能，可用于以各種較低速度工作的電子秤應用。

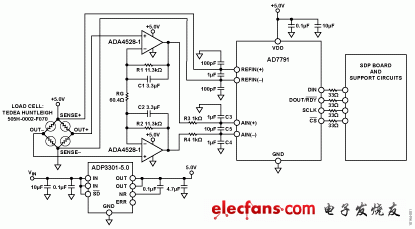

圖1. 采用AD7791的電子秤系統（原理示意圖：未顯示去耦和所有連接） Weigh Scale System Using the AD7791 （Simplified Schematic， All Connections and Decoupling Not Shown）

電路描述

圖2所示為實際的測試設置。為進行測試，使用6線Tedea-Huntleigh 505H-0002-F070稱重傳感器。

流經PCB走線的電流會產生IR壓降，走線較長時，這種壓降可能達到數毫伏或更大，引起相當大的誤差。室溫下，1英寸長、0.005英寸寬的1盎司銅走線的電阻約為100 mΩ。當負載電流為10 mA時，該走線可能引起1 mV的誤差。

除激勵、接地和兩個輸出連接外，6線式稱重傳感器還有兩個檢測引腳。這些檢測引腳分別與惠斯登電橋的高端（激勵引腳）和低端（地引腳）相連。盡管在線路電阻上存在一定的壓降，但仍能精確測量該電橋上產生的電壓。此外，AD7791接受差分模擬輸入和差分基準電壓。這兩個檢測引腳與AD7791基準電壓輸入端相連，構成一個比率式配置，不受電源激勵電壓的低頻變化影響。因?yàn)槭潜嚷适竭B接，所以無需精密基準電壓源。

與6線式稱重傳感器不同，4線式稱重傳感器不具有檢測引腳，ADC差分基準電壓引腳與激勵電壓和地直接相連。采用這種連接時，由于有線路電阻，ADC的激勵引腳與基準電壓引腳之間存在壓差。另外，低端（地）上也會有線路電阻引起的壓差。這樣，系統將不完全是比率式。

當激勵電壓為5 V時，Tedea-Huntleigh 2 kg稱重傳感器的靈敏度為2 mV/V，滿量程輸出為10 mV。稱重傳感器也具有相關的失調電壓或TARE。此外，稱重傳感器還具有增益誤差。一些客戶利用DAC來消除或抵消TARE。當AD7791采用5 V基準電壓時，差分模擬輸入范圍等于±5 V或10 V p-p。圖1所示電路將稱重傳感器輸出放大375 （1 + 2R1/RG）倍，因此以稱重傳感器輸出為基準的滿量程輸入范圍為10 V/375 = 27 mV p-p。相對于稱重傳感器的10 mV p-p滿量程信號，AD7791的模擬輸入范圍較寬，這有利于確保稱重傳感器的失調電壓和增益誤差不會使ADC前端過載。

來自稱重傳感器的低電平幅度信號由兩個零漂移放大器ADA4528-1放大。顧名思義，零漂移放大器的失調電壓漂移接近為0。放大器連續自行校正任何直流誤差，盡可能保持精確。除了低失調電壓和漂移外，零漂移放大器也沒有1/f噪聲，這一重要特性有助于電子秤在直流或低頻時進行精確測量。

兩個運算放大器ADA4528-1配置為三運放儀表放大器的第一級。第三個運算放大器連接為差動放大器，一般用于第二級，但在圖1所示電路中，AD7791的差分輸入端執行此功能。

增益等于1 + 2R1/RG。電容C1和C2置于運算放大器的反饋環路中，與R1和R2一起形成4.3 Hz截止頻率的低通濾波器，用于限制進入Σ-Δ型ADC的噪聲量。C5與R3和R4一起形成一個截止頻率為8 Hz的差分濾波器，用以進一步限制噪聲。C3和C4與R3和R4一起形成截止頻率為159 Hz的共模濾波器。

低噪聲調節器ADP3301為AD7791、ADA4528-1和稱重傳感器供電。除了去耦電容外，按照 ADP3301 數據手冊的建議，在調節器輸出端配有降噪電容。調節器必須為低噪聲型，因?yàn)殡娫椿虻貙拥娜魏卧肼暥紩?huì)在系統中引起噪聲，導致電路性能下降。

圖2. 采用AD7791的電子秤系統設置

24位Σ-Δ型ADC AD7791轉換來自稱重傳感器的經放大的信號。AD7791配置為緩沖工作模式，以適應模擬輸入引腳上的R-C濾波器網絡的阻抗。

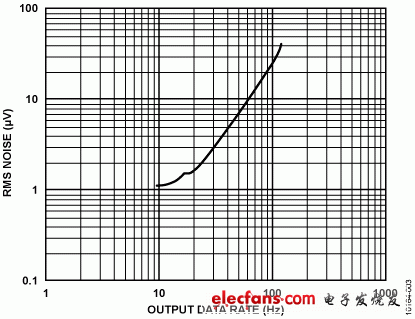

圖3顯示AD7791在不同輸出數據速率下的均方根噪聲。此圖顯示，均方根噪聲隨著輸出數據速率增加而增加。不過，在整個輸出數據速率范圍內，該器件均能保持良好的噪聲性能。

圖3. AD7791在不同輸出數據速率下的均方根噪聲，采用2.5 V基準電壓（5 V p-p輸入范圍），緩沖器開啟

在9.5 Hz輸出數據速率和2.5 V基準電壓下，AD7791的均方根噪聲為1.1 μV，因而無噪聲碼數為

其中系數6.6用來將均方根電壓轉換為峰峰值電壓。

因此，相應的無噪聲碼分辨率等于：

注意，這是AD7791在不連接稱重傳感器或輸入放大器情況下的性能。

圖1所示電路使用5 V基準電壓，峰峰值輸入范圍為10 V，因此LSB等于：具有5.9 nV/√Hz的電壓噪聲密度，因此，輸入放大器和電阻會增加系統的噪聲。此外，稱重傳感器本身也會增加噪聲。

圖1所示電路使用5 V基準電壓，峰峰值輸入范圍為10 V，因此LSB等于：

來自稱重傳感器的10 mV p-p滿量程信號在ADC中產生3.75 V p-p信號，約為ADC量程的38%。

在連接稱重傳感器（無負載）的情況下，獲取7個樣本集，每個樣本集包含500個樣本。計算每個樣本集的峰峰值代碼分布，然后求平均值以產生159個采樣點的代碼分布?；贏DC的3.75 V p-p滿量程輸入，這相當于159 × 0.596 μV = 94.8 μV p-p噪聲。

因此，無噪聲采樣數等于：

整體系統的相應無噪聲碼分辨率等于：

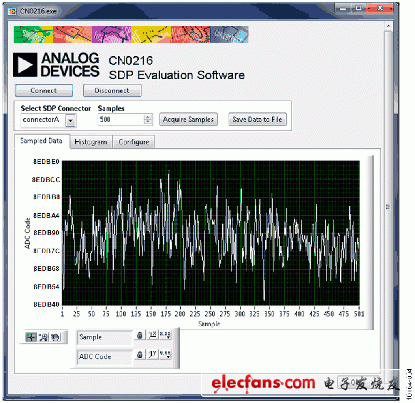

圖4顯示了500個樣本的ADC代碼圖（52.6秒、9.5 Hz數據速率）。注意，峰峰值分布約為160個代碼。

圖4. 500次采樣所測得的輸出碼，體現出噪聲的影響

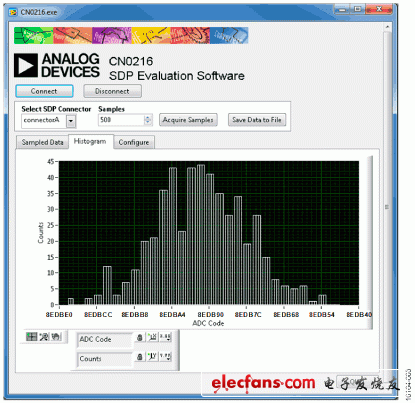

圖5以直方圖形式顯示了同樣的數據。圖4和圖5顯示從AD7791回讀的實際（原始）轉換結果。在實際操作中，電子秤系統通常會采用數字后置濾波器。在后置濾波器中另外執行均值計算會進一步提高無噪聲采樣數，但數據速率會降低。

與其它高精度電路一樣，必須采用適當?shù)牟季?、接地和去耦技術。欲了解更多信息，請參考指南MT-031——“實現數據轉換器的接地并解開AGND和DGND的謎團”，以及指南MT-101——“去耦技術”。

與其它高精度電路一樣，必須采用適當?shù)牟季帧⒔拥睾腿ヱ罴夹g(shù)。

圖5. 500次采樣所測得的直方圖，體現出噪聲的影響
