有源濾波器是一種用于動態抑制諧波、補償無功的新型電力電子裝置，它能夠?qū)Υ笮『皖l率都變化的諧波以及變化的無功進行補償。本文將介紹有源濾波器的工作原理以及它的應用。

　　有源濾波器之所以稱為有源，顧名思義就是該裝置需要提供電源（用以補償主電路的諧波），克服LC濾波器等傳統的諧波抑制和無功補償方法的缺點（傳統的只能固定補償），實現了動態跟蹤補償，而且可以既補諧波又補無功。

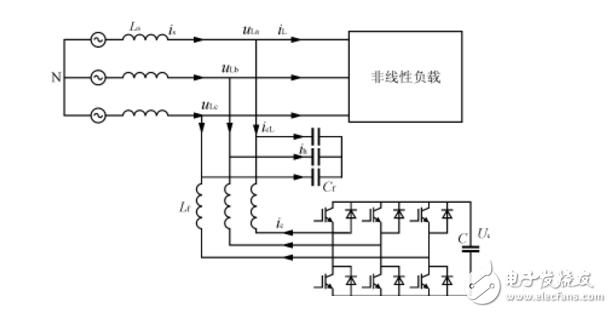

　　有源濾波器示意圖

　　有源濾波器工作原理：

　　有源濾波器是用電流互感器采集直流線路上的電流，經采樣，將所得的電流信號進行諧波分離算法的處理，得到諧波參考信號，作為的調制信號，與三角波相比，從而得到開關信號，用此開關信號去控制單相橋，根據技術的原理，將上下橋臂的開關信號反接，就可得到與線上諧波信號大小相等、方向相反的諧波電流，將線上的諧波電流抵消掉。這是前饋控制部分。再將有源濾波器接入點后的線上電流的諧波分量反饋回來，作為調節器的輸入，調整前饋控制的誤差。

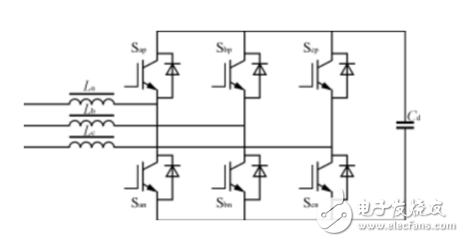

　　電壓型有源濾波器

　　有源濾波器的發展趨勢：

　　有源濾波器是改善供電質量，凈化電網污染的一種有效裝置，自從七十年代提出以來，有源濾波技術得到了長足的發展，越來越多的有源濾波器投入了運行，無論從現實功能還是運行功率上都有明顯進步。目前，有源濾波器已經運用在提高電能質量，解決3 三相電力系統中終端電壓調節，電壓波動抑制，電壓平衡改善以及諧波消除和無功補償?shù)葐栴}上。從近年來的研究和應用可以看出，有源濾波器的發展前景如下：

　　（1） 隨著新型能源的發展，有源濾波器的運用范圍得到極大擴展。特別是新型能源發電后并入電網時，有源濾波器可減少其對電網產生危害。

　　（2） 從成本和效率，以及擴大容量來說，模塊化的有源濾波器系統將得到更加廣泛得運用。

　　（3） 有源濾波器裝置的多功能化也是其發展的一個方向。有源濾波器在消除高次諧波的同時，提高電力系統的穩定性，抑制閃變和補償無功。這樣既符合電力系統發展的需要，又從功能上降低了裝置得成本。
