因為DS1302的接口簡單、價格低廉、使用方便，也隨著流行的串行時鐘電路增多大家對它的興趣增加不少。DS1302主要就是對年、月、日、周、時、分、秒進行計時，具有閏年補償等功能，但是有很多人對于如何使用DS1302轉換12/24小時還不是很了解，這邊文章就是把DS1302的12/24小時制轉換程序告訴大家的。

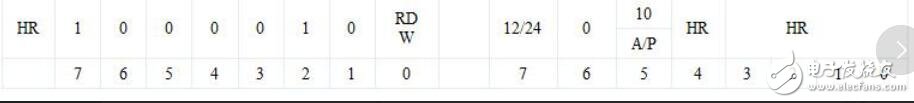

　　我們來看DS1302的datasheet中關于小時的部分：首先確定地址：讀取小時的地址為85H，寫入時的地址為84H。

　　AM-PM/12-24模式選擇：小時寄存器的bit7是AM-PM/12-24模式選擇選擇位，這一位為“1”時，選擇了12小時制。因此，這樣實現12小時制：Write_DS1302（0x84，80）。小時寄存器的bit5為“1”時，為上午。這樣實現12小時制的上午：Write_DS1302（0x84，90）

　　寫入時間后，我們就可以讀取了：temp=Read_DS1302（0x83）關鍵就在于顯示，與12小時有關的是bit0—bit4，因此，讀到的值需去掉無關的位，可以這樣：

　　左移三位，再右移三位后，temp中就是真正的12小時的16進制碼了。下面附完整原代碼，將其保存為DS1302.h，然后在main中調用就行。

　　DS1302的12/24小時制轉換程序

　　系統時鐘：89C52 12M時鐘頻率

　　#ifndef _DS1302_h

　　#define _DS1302_h

　　sbit DS1302_scl=P3^6;

　　sbit io=P3^4;

　　sbit rst=P3^5;

　　unsigned char Read_DS1302（unsigned char Addr） //讀取DS1302

　　{

　　unsigned char i，Value;

　　rst=0;

　　DS1302_scl=0;

　　rst=1;

　　for（i=0;i《8;i++）

　　{

　　DS1302_scl=0;

　　io=Addr & 0x01;

　　DS1302_scl=1;

　　Addr》》=1;

　　}

　　for（i=0;i《8;i++）

　　{

　　Value》》=1;

　　DS1302_scl=0;

　　if（io） Value|=0x80;

　　DS1302_scl=1;

　　}

　　rst=0;

　　return Value;

　　}

　　void Write_DS1302（unsigned char Addr，unsigned char Value） //寫入DS1302

　　{

　　unsigned char i;

　　rst=0;

　　DS1302_scl=0;

　　rst=1;

　　for（i=0;i《8;i++）

　　{

　　DS1302_scl=0;

　　io=Addr & 0x01;

　　DS1302_scl=1;

　　Addr》》=1;

　　}

　　for（i=0;i《8;i++）

　　{

　　DS1302_scl=0;

　　io=Value & 0x01;

　　DS1302_scl=1;

　　Value》》=1;

　　}

　　rst=0;

　　}

　　void Set_MIN（unsigned char s） //1為分鐘加，0為分鐘減

　　{

　　unsigned char temp;

　　Write_DS1302（0x8E，0x00）;//去除寫保護

　　temp=Read_DS1302（0x83）;

　　if（s）

　　{

　　temp+=1;

　　if（temp》0x59）

　　temp=0;

　　if（temp%0x10》0x09）

　　temp=（（temp+0x10） & 0xf0）;

　　}

　　else

　　{

　　if（temp》0）

　　temp-=1;

　　else

　　temp=0x59;

　　if（（temp%0x10）》0x09）

　　temp=（（temp/0x10）*0x10 + 0x09）;

　　}

　　Write_DS1302（0x82，temp）;

　　Write_DS1302（0x80，0x00）;

　　}

　　void Set_HR（unsigned char s） //1為小時加，0為小時減

　　{

　　unsigned char temp;

　　Write_DS1302（0x8E，0x00）;//去除寫保護

　　temp=Read_DS1302（0x85）;//小時數保存在低5位

　　temp《《=3;

　　temp》》=3;

　　if（s）

　　{

　　temp+=1;

　　if（temp==0x0a）

　　temp=0x10;

　　if（temp》0x12）

　　temp=0;

　　}

　　else

　　{

　　if（temp==0）

　　temp=0x12;

　　temp-=1;

　　if（temp==0x0f）

　　temp=0x09;

　　}

　　temp=temp | 0x80;

　　Write_DS1302（0x84，temp）;

　　}

　　#endif
