本設計思想中的簡單電路給出了一個傳統模擬鎖相環的基礎特性，但電路中除了基準振蕩器以外，沒有其它的模擬元件。雖然其它可用的數字PLL，包括那些采用加/減計數器的數字PLL，但本文這個更簡單也更靈活。

　　此電路最早在30多年前用作時鐘再生器，用于磁記錄中自帶時鐘碼(如曼徹斯特碼或雙相碼)的數據分隔器。很快人們就明白了它有很多其它應用。該電路亦可以作為伺服控制器的基礎，用于磁帶驅動器的走帶輪電機/轉速計。LSI磁盤/磁帶控制芯片同時包括了數據分隔器和走帶輪伺服控制器，其優點是沒有模擬電路，不需要調節。由于它很早以前就已用于批量的產品中，因此今天已沒有專利問題，可以免費使用。

　　圖1中的例子只使用了三只IC，可快速制作出原型電路，解釋也很簡單。74161計數器輸出與預置輸入端之間的連接，構成了一個實現查詢表的基本ROM(表1)。16XREF應是一個方波，或至少不是一個窄脈沖，因為必須考慮在上升沿和下降沿以及設置時間出現的情況。INPUT脈沖必須足夠長，以滿足為7474 D觸發器所挑選邏輯系列器件對時鐘脈沖寬度的要求。

?

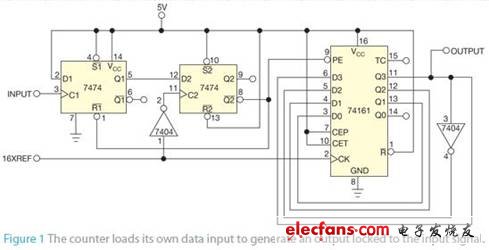

　　圖1 計數器裝入自己的數據輸入，從而產生一個鎖定到輸入信號的輸出。

　　在原型測試時，使INPUT大約為16XREF頻率的1/16，當緩慢改變INPUT頻率時，查看輸出。使用一臺能夠精細調節INPUT的信號發生器，測量1/16 XREF源的略偏上和偏下處的鎖定范圍。抖動等于16XREF的時鐘周期，但當INPUT變化為±20%或更多時，輸出會保持鎖定住INPUT。當頻率互相接近時，可以臨時斷開計數器的Pin 9，觀察輸出滑過INPUT。重新連接Pin 9可證明鎖定動作。當INPUT是16XREF的精確1/16時，輸出為方波，當高于或低于中心頻率時，輸出會成為長方形。

?

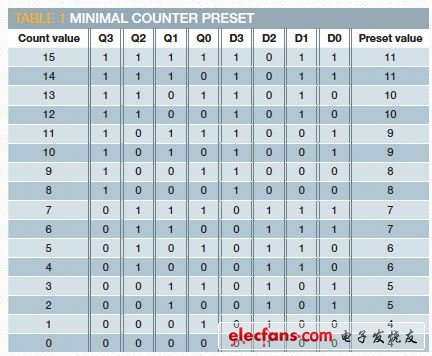

　　表1 最小計數器預置

　　運行時，計數器連續計數，但INPUT信號的每個上升沿都會在計數器產生一個預置脈沖。從表1的計數與預置值，可以推測出，每當計數器得到一個預置脈沖，計數就會更接近于7或8。如果它已經是7或8，則就會保持不變。伺服循環誤差信號是在預置信號到達的時刻，計數器當前狀態與7或8之間的差。這個簡單例子使用了計數值，將用于預置的誤差信號減半。

　　如果INPUT信號是基準的精確1/16，但起始的相位差180°，則第一個預置脈沖可能在計數器為15時出現。于是，計數器預置為11，從這里恢復計數。在下一個預置脈沖時，計數器為10，預置到9。接下來的預置脈沖出現在計數為8時，并預置到8。然后會預置到7;當計數器為6下一個預置脈沖到來時，它再次預置為7，現在就同步了。預置脈沖恰于計數器的最高有效位從0變1時到來，這也是INPUT信號正在做的動作。

　　如果INPUT信號略慢于基準的1/16，則當計數器計到超過8時(如到12)，預置脈沖到來。它將預置值設為10。但由于INPUT信號太慢，當下個預置脈沖到來時，計數器再次回到12。電路仍然鎖定，但MSB會延長以適配于較慢的INPUT信號。對于快于1/16基準的INPUT信號，相同過程維持著鎖定，但MSB信號的周期縮小，以維持鎖定。

　　如果INPUT過慢，計數器超過了15并返回到0，或在預置發生以前就超出，則發生失鎖情況。如果在下一個預置脈沖到來以前，計數器甚至不能計數到0，也很可能會失鎖。電路可以鎖定在16X基準的倍數或約數上。

　　可以對鎖定特性作一些調整，增加更多的計數器位，在計數器輸出端與預置的輸入端之間放一個ROM，減少抖動(圖2和圖3)。例如，使用一只PROM，可以將誤差除以3或4，增加鎖定區間。另外，還可以用一只PROM，將誤差信號減1或減2，而不是將誤差除以2。這種方法可明顯收窄鎖定區間。PROM的多余輸出線(不用于計數器預置)還可以用于其它功能。

　　由于計數器的預置脈沖出現于有誤差信號的那個時刻，因此可以在PROM里寫更多的位，鎖存供其它應用使用的錯誤條件，如指示一個未鎖存的狀態，或指示INPUT頻率相對于基準信號的高、低或正中。這種方法用于電機控制器時，可以指出電機的負載是輕、中等還是重。對于其它應用，可以編寫第二個并行PROM，將采樣送給一個DAC而生成一個正弦波，或為一個電源轉換器生成一個準正弦波。

?

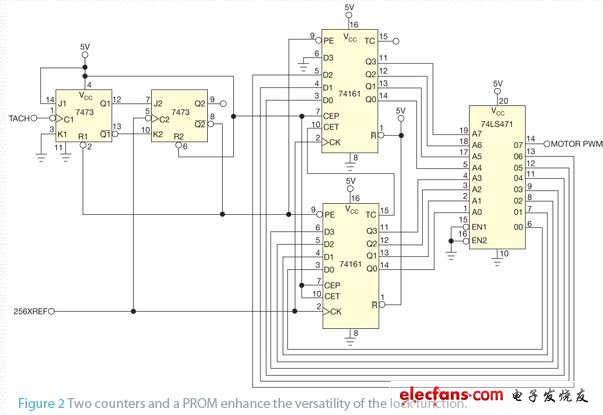

　　圖2 兩個計數器和一個PROM增強了鎖定功能的多用性。

　　作為走帶輪電機伺服控制器時，轉速計是給PLL的INPUT，而電機速度鎖定到晶體的基準頻率。PROM的一個輸出位(針對電機PWM信號作了修正)使伺服控制更好地控制占空比。預置的MSB為0，迫使系統在鎖定情況下，工作在下半地址空間內。這種方案空出了PROM的最高輸出線，使之成為電機控制信號。

?

　　圖3 用示波器中上方軌跡的輸入信號作觸發，可以在示波器的下面軌跡看到被鎖定的輸出信號抖動。

　　使用一個8 bit計數器和一個256×8-bit PROM，可提供很多空間和選項，以優化電機在各種變化負載狀況下的性能。對PROM最高線的編程決定了在計數器周期中，電機PWM信號開和關的位置。如果電機負載大，則它會降速，使計數器計數更長，較大于預置發生前。當計數器計數較高時，電機位保持有效的時間更久，增加了PWM信號的占空比，對重載作出補償。伺服的中點是63/64，將鎖定操作保持在下半地址空間內。因此，上半地址空間只用于電機起動時，所以，每當計數器是在這個高數時，就將PROM的電機PWM位寫為“on”，可以提供額外的起動轉矩。

　　寫入ROM還可以控制鎖定區間，或回路增益，以適配于負載的變化;還可以修改占空比以配合電機的轉矩特性;并且還可以控制起動轉矩。
