提高作為TFET缺點的導通電流

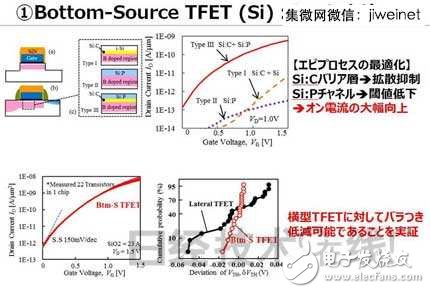

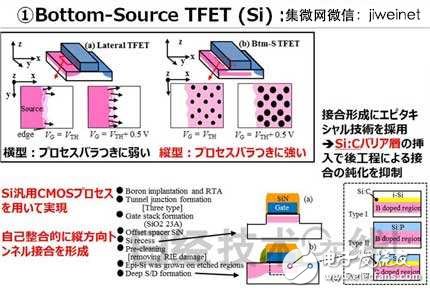

　　（1）是利用硅的外延生長，能以自對準工藝形成開/關特性出色的陡峭隧道結。形成隧道結時，在源極與溝道之間設置了防止源極中的添加雜質（B）擴散的 C（碳）摻雜層，還在溝道中添加P（磷）以降低閾值電壓。通過這些措施，這種TFET的導通電流較以往的硅材料TFET提高了約一位數，還降低了工藝偏差。

　　利用硅的外延生長 ）

　　導通電流大，工藝偏差小

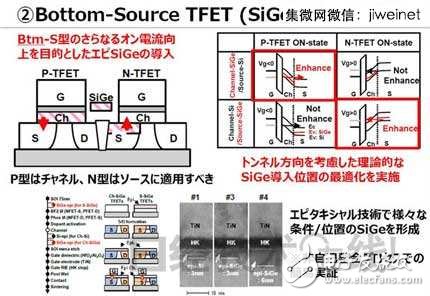

　　（2）利用了帶隙比硅窄的材料SiGe，目的是在保持與CMOS工藝的親和性的同時，獲得比硅材料TFET更高的導通電流。

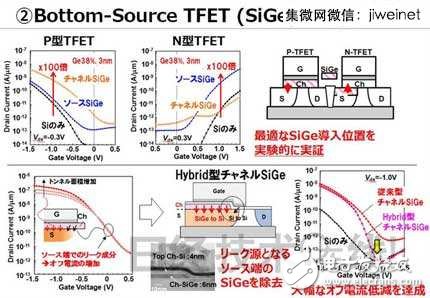

　　不過，即使源極、漏極和溝道全部采用SiGe，其效果也很小。東芝通過能帶圖推測了在構成CMOS的pFET和nFET的哪部分采用SiGe能提高導通電流。結果發現，在pFET的溝道和nFET的源極采用SiGe時，效果達到最大化。

　　與以往的硅材料TFET相比，這種TFET的導通電流提高到了100倍。通過部分去除源極端的SiGe，還抑制了采用SiGe造成的關態漏電流增大現象。

　　在SiGe的應用位置上下工夫

　　既能提高導通電流又能降低關態漏電流

　　采用無結構造將偏差降到最小

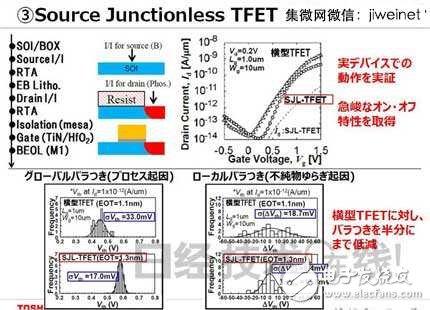

　　（3）采用去除了源極和溝道間的物理隧道結的“無結（Junctionless）”構造。這是此前不存在的“全新概念的器件”（后藤）。

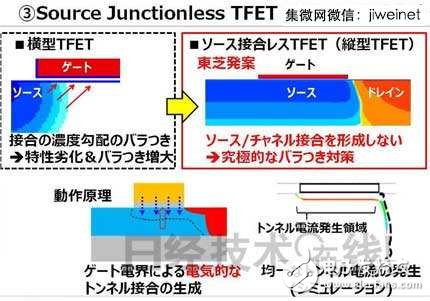

　　據后藤介紹，立式TFET原本就采用了耐工藝偏差的構造，但為了形成隧道結而追加的制造工藝，使偏差不可避免地增大。因此，此次的構造棄用物理隧道結，利用加載柵極電場時耗盡層的擴展，以電氣方式形成隧道結。對這種新構造器件的工作情況進行驗證發現，其工藝偏差比橫式TFET減少了一半。

　　去掉物理隧道結

　　偏差減半

　　今后，東芝將以量產為目標，開發把MOSFET和TFET配備在同一個芯片上的技術。其課題在于制造成本。TFET的制造工序數量比MOSFET更多，因此該公司打算使其在性能和芯片面積方面占優勢，由此抵消成本增加的部分。計劃使制造工序數“僅比MOSFET增加15％左右”（川中）。性能方面，計劃使 S因子由目前的100左右降到60以下。

　　工藝技術“不打算采用（應用處理器使用的）最尖端工藝，而是利用65nm工藝或者更寬松的設計規則”（川中）。東芝計劃在自家工廠量產這些產品。
