磁場屏蔽的機理 - 基于屏蔽技術的華中數控系統EMC設計
2012年04月05日 10:26 來源:本站整理 作者:秩名 我要評論(0)

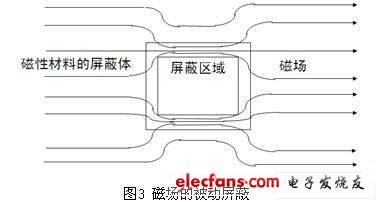

磁場屏蔽主要是依賴高導磁材料所具有的低磁阻對磁通起到分路的作用,使得屏蔽體內部的磁場大大減弱,圖3說明了這一原理。

2.2.2 磁場屏蔽的設計要點
磁場屏蔽的設計時應考慮:一、選用高導磁率的材料,如玻莫合金等,并適當增加屏蔽體的壁厚;二、被屏蔽的物體不要安排在緊靠屏蔽體的位置上,以盡量減少通過被屏蔽物體體內的磁通;三、注意磁屏蔽體的結構設計,對于強磁場的屏蔽可采用雙層磁屏蔽體結構;四、減少干擾源和敏感電路的環路面積。最好的辦法是使用雙絞線和屏蔽線,讓信號線與接地線(或載流回線)扭絞在一起,以便使信號與接地(或載流回線)之間的距離最近;五、增大線間的距離,使得干擾源與受感應的線路之間的互感盡可能地小;六、如有可能,使干擾源的線路與受感應線的線路呈直角(或接近直角)布線,這樣可大大降低兩線路間的磁場耦合;七、敏感設備應遠離干擾源(強電設備、變壓器等)布置,距離應保持30cm以上。
2.3 電磁場屏蔽
電磁場屏蔽用于抑制噪聲源和敏感設備距離較遠時通過電磁場耦合產生的干擾。電磁場屏蔽必須同時屏蔽電場和磁場,通常采用電阻率小的良導體材料。空間電磁波在入射到金屬體表面時會產生反射和吸收,電磁能量被大大衰減。從而起到屏蔽作用。
3 結束語
在經濟全球化和中國是制造大國的格局下,在我國電網質量波動比較大及為保證數控機床在電磁環境較惡劣的工業現場長時間、高強度、連續性使用情況下,本文結合華中數控系統,敘述了數控系統電磁兼容性設計要求及如何采用屏蔽技術來實現數控系統電磁兼容性。
