MB39C601是反激式開關調節控制器IC。它根據LED負載來控制開關導通時間或控制開關頻率，從而實現對LED電流的調節。它非常適合用于常規照明應用，如商鋪和住宅照明燈泡等。MB39C601 是反激式開關調節控制器。它根據 LED 負載來控制開關導通時間或控制開關頻率，從而實現對 LED 電流的調節。

　　一、MB39C601：恒流AC-DC LED驅動器快速入門指南

　　MB39C601是一款恒流AC-DC LED驅動器，驅動功率5W~25W，支持世界范圍85V~265V AC電壓輸入。該芯片支持可控硅調光，并帶主動PFC，具有高效率、高PF值、低EMI等特點。適用于室內LED照明，如LED燈泡，LED燈管，PAR 燈，吸頂燈等。

　　特性：

　　適用于LED照明應用

　　支持可控硅TRIAC調光

　　率因數>0.9

　　高效率>85%

　　頻率設計：

　　30kHz至130kHz（取決于FB引腳電流）

　　適用于寬LED照明應用的輸入電壓：

　　85VAC至265VAC

　　通過檢測變壓器零功率來實現高效率和低EMI

　　內置各種保護功能：

　　欠壓鎖閉（ U V L O ） ， 過載保護（ O L P ） ， 過壓保護 （OVP），過溫保護（OTP）

　　封裝：

　　SOP-8

　　3.9mm×5.05mm×1.75mm （引腳間距1.27mm）

　　應用：

　　采用TRIAC調光器的LED照明

　　AC至DC轉換

　　二、MB39C601：恒流AC-DC LED驅動器重點特性介紹

　　產品描述

　　MB39C601是反激式開關調節控制器IC。它根據LED負載來控制開關導通時間或控制開關頻率，從而實現對LED電流的調節。它非常適合用于常規照明應用，如商鋪和住宅照明燈泡等。

　　特點

　　? 單次轉換提供高功率因數

　　? 輕載且在開關頻率控制方式下的低功耗模式時間歇?jiǎng)幼鳎哂懈咝?/p>

　　? 根據 FB 引腳電流進行頻率設置：30 kHz 到 130 kHz

　　? 無需額外采樣電阻即可控制初級繞組的電流

　　? 通過連接 TRIAC 相位檢測器實現 TRIAC 可調光 LED 照明

　　? 通過檢測變壓器零能量，實現高效率并降低 EMI

　　? 內置低電壓鎖止功能

　　? 內置過載保護功能

　　? 內置輸出過電壓保護功能

　　? 內置過溫保護功能

　　? 輸入電壓范圍 VDD ：9 V 到 20 V

　　? LED 照明應用的輸入電壓范圍：AC110 VRMS， AC230 VRMS

　　? 封裝：SOP-8（3.9 毫米 × 5.05 毫米 × 1.75 毫米 ［ 最大］）

　　應用

　　LED 照明

　　TRIAC 可調光 LED 照明等

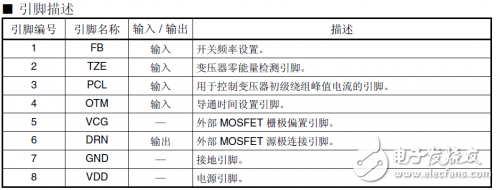

　　引腳分配

　　功能說明

　　（1） LED 電流控制功能

　　MB39C601 是反激式開關調節控制器。它根據 LED 負載來控制開關導通時間或控制開關頻率，從而實現對 LED 電流的調節。與 LED 串聯的感應電阻 （Rs） 將 LED 電流轉換為檢測電壓 （Vs）。外部誤差放大器 （Err AMP） 對 Vs 進行比較。當 Vs 降低到參考電壓以下時，Err AMP 輸出上升，進入光電耦合器的電流減小。導通時間控制方式，由光耦控制OTM 引腳的電流從而對導通時間控制模塊控制。當OTM 引腳電流減小時導通時間增加。提供給LED 的電流同時被調節，因?yàn)閷?dǎo)通時間控制通常在固定開關頻率下使用。

　　頻率控制方式，由光耦控制FB 引腳電流從而對開關頻率控制模塊控制。當FB 引腳電流減小時開關頻率增加。提供給LED的電流同時被調節，因?yàn)殚_關頻率控制通常在固定導通時間下使用。

　　（2） 級聯開關

　　初級繞組中的開關采用級聯連接。外部 MOSFET 的柵極與 VCG 引腳連接，源極與內部驅動器 MOSFET 的漏極連接。開關處于導通狀態時，內部驅動器 MOSFET 開啟，內部 HS 驅動器 MOSFET 關閉，外部 MOSFET 的源極電壓下降至 GND。在該過程中，直流偏置通過VCG 引腳對外部MOSFET 柵極供能，而使外部MOSFET 開啟。開關處于關閉狀態時，內部驅動器 MOSFET 關閉，HS 驅動器 MOSFET 開啟，外部 MOSFET 的源極電壓上升至 VCG 電壓。外部 MOSFET 關閉。此外，進入內部驅動器 MOSFET 的電流等于初級繞組的電流。因此，可以在不使用采樣電阻的情況下對進入初級繞組的峰值電流進行檢測。

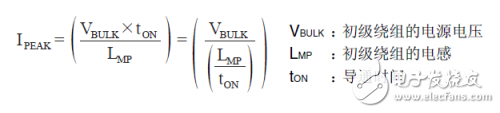

　　（3） 固有功率因數自調節（Power Factor Control）功能在交流電壓輸入中，當使輸入電流波形接近正弦波，并使相位差接近零時，功率因數會得到改善。當在不連續傳導模式下采用反激方式工作時，如果將輸入電容設置得比較小，則初級繞組的峰值電流 ：

　　在導通時間控制中，如果將誤差放大器的環路響應設置為低于交流頻率（交流頻率的 1/10），則可以使導通時間保持不變。因此，輸入電流與輸入電壓成正比，從而使功率因數得到調節。

　　（4） 上電過程

　　當電壓輸入 VBULK 時，電荷通過啟動電阻 （Rst） 充入 VCG 引腳的電容 （CVCG）。因此，VCG 引腳的電壓會上升。當 VCG引腳電壓達到外部 HVMOSFET 的閾值電壓時，源極跟隨器使 DRN 引腳電壓上升。

　　DRN 引腳通過內部 VDD 開關與 VDD 引腳連接，VDD 電容 （CVDD） 從該 DRN 引腳充電。當 VDD 引腳電壓達到 UVLO閾值電壓時，VDD 開關關閉，內部偏置電路工作，開關啟動。

　　開關啟動后，VDD 電壓由輔助繞組通過外部二極管（DBIAS）提供。輔助繞組與次級繞組的繞線圈數之比以及次級繞組的電壓決定了輔助繞組的電壓。因此，只有在輔助繞組的電壓上升至高于 VDD 引腳電壓時，才會提供 VDD 引腳電壓。必須設置 VDD 引腳的電容，以防止在此期間 VDD 引腳電壓下降到 UVLO 閾值電壓以下。DRN 引腳和 VDD 引腳之間需要一個外部肖特基二極管 （D1）。該二極管用于防止電流經過 VDD 開關的體二極管。

　　（5） 掉電過程

　　從交流線路移除交流電源時，即使有開關動作，電流也不會流到次級繞組。LED 電流從輸出電容提供，并逐漸減小。與此相似，由于電流不會流到輔助繞組中，因此 VDD 引腳電壓會下降。當 VDD 引腳電壓下降到 UVLO 閾值電壓以下時，開關停止，MB39C601 關閉。

　　（6） OTM 部分

　　通過將電阻 （ROTM） 與 OTM 引腳連接，為其設置導通時間。如下圖所示，從 OTM 通過電阻連接光電耦合器的集電極，可以控制導通時間。

　　（7） FB 部分

　　通過設置 FB 引腳的電流，控制開關頻率。在導通時間控制中，通過電阻將 FB 引腳上拉到 VDD，從而設置開關頻率。此外，如下圖所示，可以通過電阻從 FB 引腳連接光電耦合器的發射極，從而控制開關頻率。電阻 （RFB） 為光電耦合器的暗電流泄放電路。
