實驗 光纖傳感器——位移測量
實驗原理：

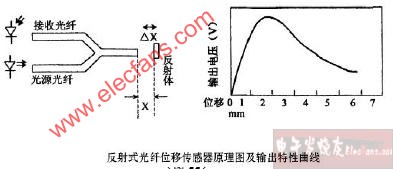

反射式光纖傳感器工作原理如圖（22）所示，光纖采用Y型結構，兩束多
模光纖合并于一端組成光纖探頭，一束作為接收，另一束為光源發射，近紅外二級管發出的近紅外光經光源光纖照射至被測物，由被測物反射的光信號經接
收光纖傳輸至光電轉換器件轉換為電信號，反射光的強弱與反射物與光纖探頭
的距離成一定的比例關系，通過對光強的檢測就可得知位置量的變化。

實驗所需部件：
光纖（光電轉換器）、光纖光電傳感器實驗模塊、電壓表、示波器、螺旋
測微儀、反射鏡片
實驗步驟：
1、觀察光纖結構：本實驗儀所配的光纖探頭為半圓型結構，由數百根導
光纖維組成，一半為光源光纖，一半為接收光纖。
2、連接主機與實驗模塊電源線及光纖變換器探頭接口，光纖探頭裝上探
頭支架，探頭垂直對準反射片中央（鍍鉻圓鐵片），螺旋測微儀裝上支架，以
帶動反射鏡片位移。
3、開啟主機電源，光電變換器V0端接電壓表，首先旋動測微儀使探頭緊
貼反射鏡片（如兩表面不平行可稍許扳動光纖探頭角度使兩平面吻合），此時
V0輸出≈0，然后旋動測微儀，使反射鏡片離開探頭，每隔0.2mm 記錄一數值并記入下表：

位移距離如再加大，就可觀察到光纖傳感器輸出特性曲線的前坡與后坡波
形，作出V-X 曲線，通常測量用的是線性較好的前坡范圍。
注意事項：
1、光纖請勿成銳角曲折，以免造成內部斷裂，端面尤要注意保護，否則會使光通量衰耗加大造成靈敏度下降。
2、每臺儀器的光電轉換器（包括光纖）與轉換電路都是單獨調配的，請
注意與儀器編號配對使用。
3、實驗時注意增益調節，輸出最大信號以3V左右為宜，避免過強的背景光照射。
