一、實驗?zāi)康?br>掌握繼電器驅動的方法

二、實驗原理

什么是繼電器呢？這個東西很常見，在電子設備以及電力系統中的應用都很廣泛，簡單的來就是一種用小電流來控制大電流的開關。小電流通過線圈，產生磁場，這個磁場使得控制大電流的開關吸合。從而使得人們能夠安全的超控大電流大電壓設備。
繼電器原理
繼電器是一種電子控制器件，它具有控制系統和被控制系統通常應用于自動控制電路中，它實際上是用較小的電流去控制較大電流的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。電磁式繼電器一般由鐵芯、線圈、銜鐵、觸點簧片等組成的。只要在線圈兩端加上一定的電壓，線圈中就會流過一定的電流，從而產生電磁效應，銜鐵就會在電磁力吸引的作用下克服返回彈簧的拉力吸向鐵芯，從而帶動銜鐵的動觸點與靜觸點（常開觸點）吸合。當線圈斷電后，電磁的吸力也隨之消失，銜鐵就會在彈簧的反作用力返回原來的位置，使動觸點與原來的靜觸點（常閉觸點）吸合。這樣吸合、釋放，從而達到了在電路中的導通、切斷的目的。對于繼電器的“常開、常閉”觸點，可以這樣來區分：繼電器線圈未通電時處于斷開狀態的靜觸點，稱為“常開觸點”；處于接通狀態的靜觸點稱為“常閉觸點”。
繼電器的選擇
先了解必要的條件：
①控制電路的電源電壓，能提供的最大電流；
②被控制電路中的電壓和電流；
③被控電路需要幾組、什么形式的觸點。
選用繼電器時，一般控制電路的電源電壓可作為選用的依據。控制電路應能給繼電器提供足夠的工作電流，否則繼電器吸合是不穩定的。
查閱有關資料確定使用條件后，可查找相關資料，找出需要的繼電器的型號和規格號。若手頭已有繼電器，可依據資料核對是否可以利用。最后考慮尺寸是否合適。
繼電器驅動
1、晶體管驅動

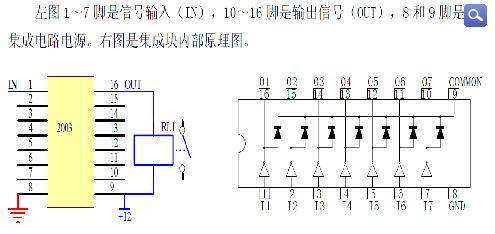

2、集成電路ULN2003驅動

?3、光耦驅動

三、實驗步驟
1、實驗器材
繼電器若干 三極管9013/9012 光耦 1N4148 三極管8050
2、用萬用表測出繼電器常開常閉以及控制端，并測試?yán)^電器的好壞，要求畫出繼電器控制端，常開，常閉端的腳位分布，不接電測出控制端直流阻抗。

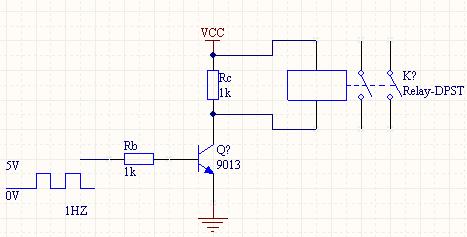

3、進行晶體管驅動，T1選擇三極管9013或8050，如下圖連接：VCC根據繼電器供電電壓定，比如5V繼電器，就用5V供電。 把圖中的頻率20hz改為1hz，可以防止繼電器動作太頻繁。

圖3-1
現象：可以聽到繼電器動作聲音。

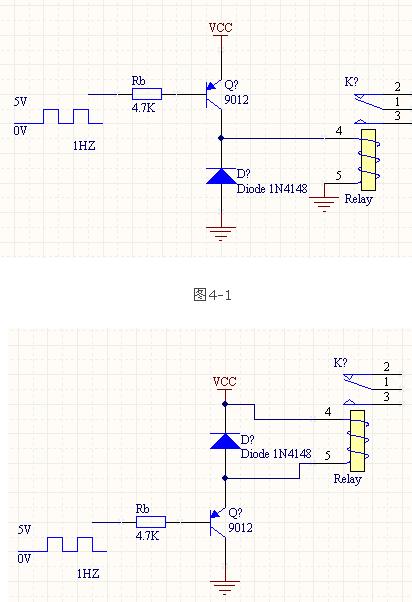

4、利用PNP管9012按如下兩圖連接，看是否能驅動得了繼電器？

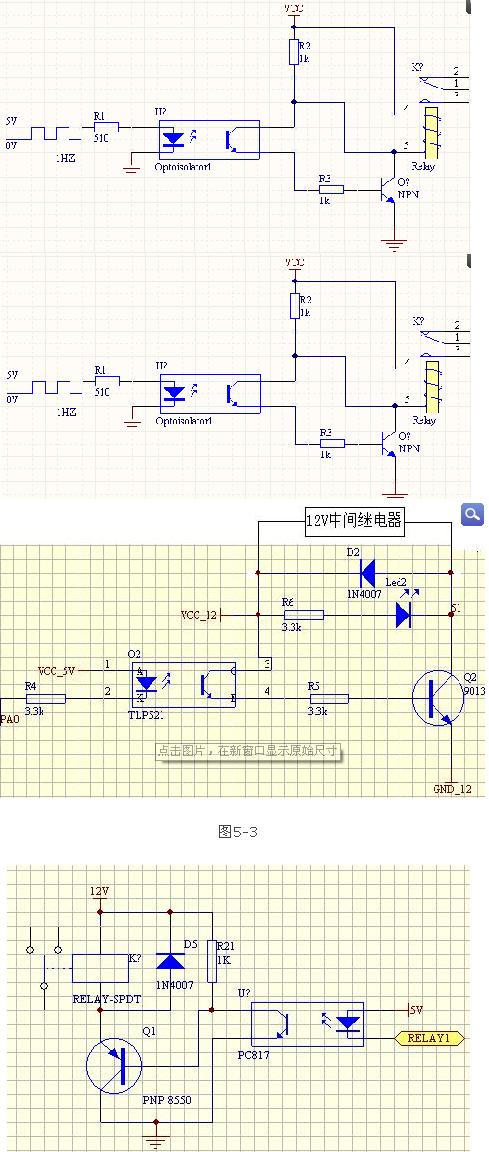

5、思考如何用光耦驅動，設計出驅動電路，根據所設計的驅動電路領取光耦進行實驗。（選做題）

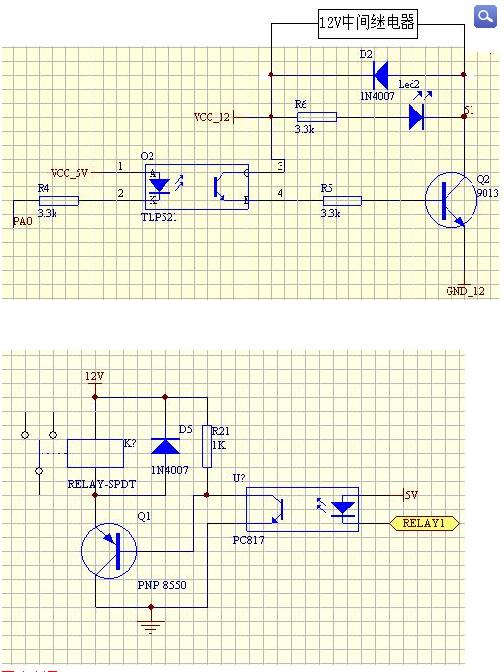

測試如下驅動電路：
