簡易數字計時電路
一、實驗任務和目的：
1、實驗任務
設計并組裝一簡易的數字計時裝置。能顯示“小時”（0～23時）、“分”（0～59分）和“秒”（0～59秒）。小時、分、秒的十位的零均不予以顯示。
2、實驗?zāi)康?br>（1）熟悉計數器（N進制）、七段譯碼器及數碼顯示管的工作原理。
（2）自選集成電路組成小邏輯系統。
（3）了解使能端的作用。
（4）學習分析和排除故障。
二、實驗預習：

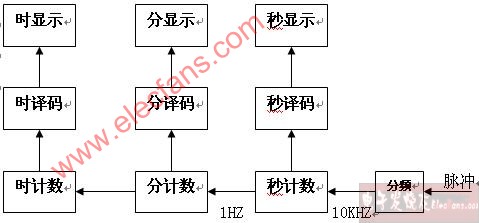

按實驗任務要求設計電路，其方框圖見圖2.1。選擇器件，畫出安裝圖。

圖2.1
三、實驗內容：
組裝電路，觀測其功能是否滿足實驗任務的要求。研究各使能端的作用。分析和排除可能出現的故障。
四、實驗報告：
1、實驗電路及其工作原理。
2、說明各使能端的作用。
3、測試結果。
4、分析與排除故障的收獲。

?

?
