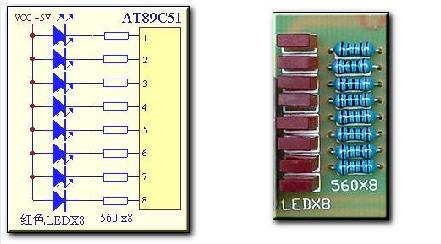

開始做實驗：八路發光二極管輪流點亮的實驗，也就是通常所說的跑馬燈實驗，首先讓我們來完成必須的硬件部分，我們需要焊接上8個發光二極管和8個限流電阻，可以參考下面的原理圖和實物圖像進行操作，需要注意的是LED是有極性的，引腳長的為正極，引腳短的為負極，負極和電阻一側連接，如果接錯那么相應的那一路可能在實驗中不會點亮了，在焊接前要看仔細哦～～～
下面我們來完成軟件編程設計，這里我們沒有采用高深的編程技巧，而是用了最笨、最直接的向端口送數的辦法來實現，一來程序比較簡單，沒必要玩深沉，而且初學者看起來直觀易懂。

ORG 0000H
START:MOV P1,#01111111B；最下面的LED點亮
LCALL DELAY；延時1秒
MOV P1,#10111111B；最下面第二個的LED點亮
LCALL DELAY；延時1秒
MOV P1,#11011111B；最下面第三個的LED點亮 （以下省略）
LCALL DELAY
MOV P1,#11101111B
LCALL DELAY
MOV P1,#11110111B
LCALL DELAY
MOV P1,#11111011B
LCALL DELAY
MOV P1,#11111101B
LCALL DELAY
MOV P1,#11111110B
LCALL DELAY
MOV P1,#11111111B;完成第一次循環點亮,延時約0.25秒
AJMP START;反復循環

;延時子程序，12M晶振延時約250毫秒
DELAY:
MOV R4,#2
L3: MOV R2 ,#250
L1: MOV R3 ,#250
L2: DJNZ R3 ,L2
DJNZ R2 ,L1
DJNZ R4 ,L3
RET

END

這是上面程序匯編以后獲得的編程器燒寫文件：201.hex

下載燒寫文件的方法：將鼠標移到燒寫文件的超級鍵連處，點擊鼠標的右鍵，選擇“目標另存為（A）...”保存文件類型中不要選擇“文本文件”，應該選擇“所有文件”，這樣就能獲得*.hex文件了。

如何精確計算延時子程序的執行時間？

匯編語言的一大優勢就是能夠精確控制程序的執行時間，這在編寫一些對時序要求嚴格的外圍器件驅動時由為重要！

;延時子程序，12M晶振延時約253毫秒
DELAY:
MOV R4,#2－－－－－－執行1個機器周期，耗時1微秒
L3: MOV R2 ,#250－－－執行1個機器周期，耗時1微秒
L1: MOV R3 ,#251－－－執行1個機器周期，耗時1微秒
L2: DJNZ R3 ,L2－－－執行2個機器周期，反復執行251次（2x251）＝502微秒）
DJNZ R2 ,L1－－－－－執行2個機器周期，反復執行250次（1＋502＋2)*250＝126250微秒）
DJNZ R4 ,L3－－－－－執行2個機器周期，反復執行2次 （1+1+502+126250+2)*2＝253512微秒）

RET

delay 加上第一條總共延時1+253512=253513微秒
