鍵盤中斷實驗
一、實驗目的
鍵盤/按鍵是操作人員向單片機系統輸入指令的基本工具，在前面的實驗中我們已經多
次使用了按鍵。鍵盤/按鍵在編程時可以用查詢或中斷的方法來檢測按鍵是否按下。其中，
中斷方式可以優化單片機的運行，并能快速做出反應，且可靠性較高。本實驗要求大家用
中斷方式編寫按鍵檢測程序，該程序可以用于各種需要中斷鍵盤/按鍵的場合。實驗中需要
掌握以下知識要點：
1．復習中斷程序的編寫格式及特殊功能寄存器的使用。
2．中斷程序的編寫格式。
3．中斷程序的調試方法。
4．多個按鍵中，判斷具體按下鍵的分析方法。
二、實驗預備知識
1．中斷程序的編寫方法
普通的MSC-51 單片機有5 個中斷源，每個中斷有自己的中斷程序入口，在匯編語言
中具有中斷的程序編寫格式如下：
ORG 0000H
SJMP MAIN
ORG 0003H ；INT0 中斷入口
LJMP INT0IN
……
……
ORG 0030H ；主程序起始地址
MAIN： MOV IE ，#01H ；主程序部分
……
……
INT0IN：…… ；中斷服務程序主體部分
……
RETI ；中斷返回指令
END
中斷程序的入口就是中斷服務程序的首地址，MSC-51 系列單片機的各中斷入口地址
是固定的。INT0 的中斷入口是0003H，其中斷服務程序就必須從0003H 單元開始，在實
際編程中，為了不占用其它中斷的入口，一般在入口處放一條跳轉指令，而把中斷服務程
序主體放到其它地方。上面的程序就是采用的這種方法。
單片機在運行過程中，只有發生中斷后才能運行中斷服務程序，而不能直接運行到中
斷程序中。單片機復位后，從0000H 單元開始運行程序，為了避免單片機直接運行到中斷程序中，所以采用了SJMP MIAN 指令，跳過中斷入口，進入主程序中。
程序中有中斷程序時，主程序的起始地址應設置在中斷入口區后面。在MSC-51 單片
機中，中斷入口區是0003H~002FH。在以前的實驗中沒有用到中斷，因此主程序的起始地
址可以是0000H。在主程序中要對中斷進行設置并開中斷。中斷程序一般寫在主程序的后
面，但在主程序中不能直接跳轉到中斷程序中。
2．中斷鍵盤的結構和使用
在使用按鍵的程序中，要判斷按鍵是否按下，需要對按鍵所接的端口狀態進行判斷。
如果需要按鍵后立即響應，則程序要不停地查詢端口狀態，這樣會大量占用單片機的運行
時間，使其它程序的運行受到限制。在實際使用的單片機系統中，操作人員使用按鍵的次
數和時間是非常有限的。在單片機系統中較多采用中斷鍵盤，即：單片機平時不用查詢按
鍵狀態，而在按鍵按下后產生中斷，在中斷程序中判斷按鍵是否按下和哪個按鍵按下。簡
單中斷鍵盤的電路如下：

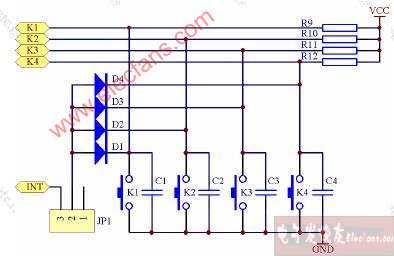

圖3-11 中斷鍵盤電路圖
沒有按鍵按下時，鍵盤的INT 端為高電平，如果K1~K4 中任何一個按鍵按下，
INT 端變成低電平。把INT 端接單片機的INT0 或INT1 端就可以產生中斷，在中
斷程序中讀入按鍵所接端口的狀態，就可以判斷出那個按鍵被按下。
3．中斷鍵盤編程
以圖3-11 的電路為例，假設按鍵接P1.0~P1.3，INT 端接INT0（P3.2），鍵盤中
斷程序如下：
KEYBOARD：PUSH ACC ；保護現場
LCALL DELAY ；有鍵按下，調延時去抖動
MOV A ，P1 ；讀入按鍵端口狀態
ANL A ，#0FH ；屏蔽無效位

CPL A ；取反
JZ EXIT ；如果按鍵端口均為1，則退出
CJNE A ，#01H，NEXT ；判斷是否是K1 按下
SJMP K1 ；執行K1 按下的操作
NEXT：CJNE A ，#02H，NEXT1 ；判斷是否是K2 按下
SJMP K2
NEXT1：CJNE A ，#04H，NEXT2
SJMP K3
……
K1：…… ；K1 按下要執行的程序
……
SJMP EXIT
K2：…… ；K2 按下要執行的程序
……
EXIT：POP ACC ；恢復現場
RETI
在主程序中要根據所連接的中斷端設置與該中斷相關的特殊功能寄存器。
中斷程序中要保護一些在主程序使用，并在中斷程序中也被使用的存儲單元的數據，
叫做“保護現場”。在退出中斷時要恢復這些單元的內容，使主程序能接著中斷前的狀態
運行，這種操作叫“恢復現場”。保護現場和恢復現場一般通過堆棧操作來實現，保護現
場時將相關單元依次入棧，恢復現場時將它們按于入棧相反的順序依次出棧。在實際編程
中，那些單元的數據需要保護要根據需要而定。
4．中斷程序的調試方法
在前面講述中，當有按鍵按下時單片機應該執行一定的操作。當按下按鍵后如果沒有
相關操作，則我們很難判斷問題是出現在主程序還是中斷服務程序。
調試中斷程序時最好的方法是采用斷點運行的方法。在中斷服務程序的開始語句處設
置斷點，如果主程序中中斷設置正確，則按下按鍵以后程序就會在斷點處停止，然后再通
過單步運行檢查中斷服務程序。如果按下按鍵后程序不在斷點處停止，說明該中斷沒有產
生，主程序或硬件電路出了問題。
三、硬件連接
使用鍵盤顯示模塊，直接插在J12 和J13 上即可。根據電路圖確定K1-K4 所連接的I/O
口和所使用的中斷端。
四、實驗內容
1．利用按鍵控制顯示，要求按下K1 顯示“1”，按下K2 顯示“2”，按下K3 顯示“3”，
按下K4 顯示“4”。
在按鍵顯示模塊的四個數碼管的位選是P3.2～P3.5，在使用外中斷時要占用P3.2 或
P3.3，因此顯示時只能采用P3.4 和P3.5 作為位選。

編程時，選擇一個數據寄存器（如30H）作為主程序和中斷服務程序間的數據交換單
元，主程序顯示該單元的內容，而中斷程序根據不同的按鍵修改其內容。主程序中除了初
始化程序外就是動態顯示程序，動態顯示程序的編寫方法參照實驗五。中斷程序的結構框
圖如圖3-12 所示。流程圖中判斷是否為抖動就是去抖動。30H 單元中存放需顯示的數據，
主程序顯示該單元的內容即可。由于30H 單元用于實現主程序和中斷程序間的數據交換，
因此就不能被保護。

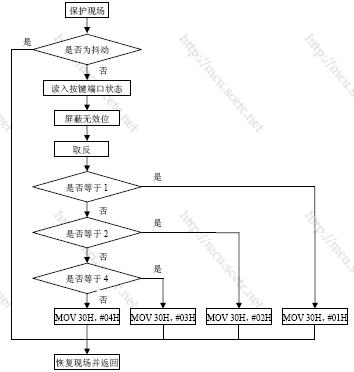

圖3-12 中斷程序流程圖
五、擴展內容
利用鍵盤顯示模塊，編程實現以下功能：
一個數碼管輪流顯示1～9，每隔2 秒鐘加1，當按下K1 后顯示“F”，5 秒鐘后返回。
要求分別使用中斷和查詢方式判斷按鍵，并比較運行時有何差別。
六、思考題
1．分析用中斷和查詢方式編寫的鍵盤程序在運行時會出現什么區別？

2．當單片機進入中斷后，其SP、PC 等特殊功能寄存器的內容會發生什么變化？
3．中斷程序保護現場有何意義？
4．在程序中，讀入按鍵端口狀態后為什么要取反？
