智能泊車管理導航系統設計案例

　　概述

　　在智能停車場管理系統中，我們率先提出了基于Wi-Fi + RFID +紅外感應多種技術相互結合的智能停車場管理系統，主要實現三大塊功能需求：車輛智能導航、一卡通記費，車位管理等功能。滿足現代只能停車場地迫切需求。系統使系統設計從提高人性化、智能化的角度出發。使整個泊車過程高度緊密聯系，實現車輛智能入庫、出庫、收費等。

　　1.功能與描述

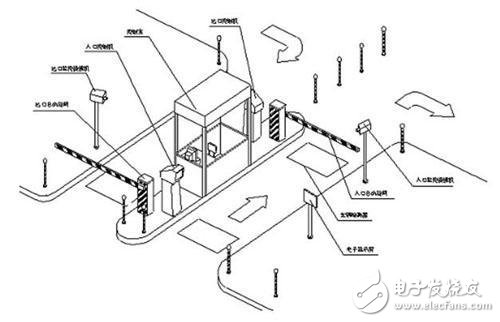

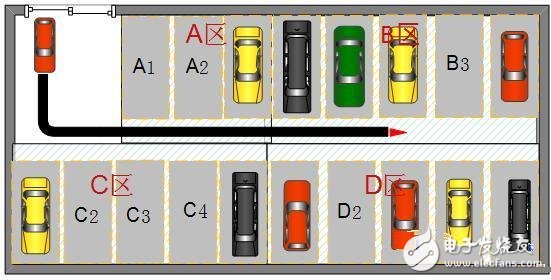

　 　為了實現以上目標，對于泊車系統的設計做以下分析：智能泊車系統是一個具有自治功的系統，系統目標是實現車輛在進入車庫區域后，根據和車庫的管理系統進 行無線信交流后，無人自動行駛到車庫管理系統指定的停車位置。當車主需要提取車輛時，只停車場管理系統對車輛進行操作之后，車輛會自動行駛到指定的出口。 該系統的設計求盡可能少的對停車場進行指導性的標識，以使停車場的布置成本達到最低。首先我先虛擬出一個停車場，停車場的場景圖 3.1所示。

　　當車輛進入時，刷卡，身份確認，信息無誤后，閘桿開啟，車輛進入停車場，LED導航屏幕可以顯示整個停車場的車位占用情況，自動導航車輛走向，當車主停車妥當后，系統自動識別車輛停泊車位，并返回給服務器，同時刷新導航記錄。當車主駕車離開時，系統自動合算泊車時間，計算金額。

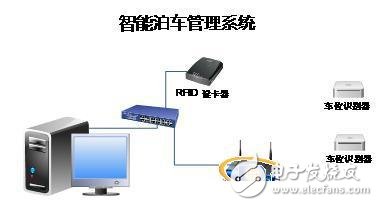

　　2.智能泊車系統架構

　　系統采用先進的系統架構設計系統，采用感應式智能卡管理，核心技術部件由原裝進口，主要管理設備自行設計生產，采用RFID卡的識別方式，為了方便業主 停車，保護設備安全，防止碰撞事故的發生，此方案設計采用感應讀卡距離為10-100mm。讀卡設備符合國家智能卡管理的各項規定。

　　系統采用網絡化管理，在出口設立收費管理處，通過電腦管理對車主統一發行卡片，對臨時停車收取停車費，可實現自動儲存進、出場記錄，電腦軟件管理等功能要求。

　　車場采用卡片管理系統，即：通過授權發行卡片，使停車客戶持卡停車。即：卡片為進出車場的憑證，固定客戶可以發放固定停車卡，卡片由業主長期保存。臨時停車客戶需要停車可以由出票機取票進入車場，出場時交費。

　　系統應采用具有臨時停車客戶和固定停車客戶的車輛管理功能，即在進、出口安裝針對固定客戶使用的車輛識別設備和臨時客戶使用的自動出票設備及道閘，允許合法車輛通過，防止非法車輛進出。

　　在每個車位設置紅外車位識別器，即使識別管理車位空置情況，并第一時間反饋給管理系統。

　　系統設備全部采用Wi-Fi聯網管理方式，整個系統部署過程中盡量減少布線，減少施工麻煩，同時控制服務器能在中心管理室通過計算機對系統進行控制、參數設置及臨時收費。

　　車場入口處可動態顯示車場車位信息的LED電子顯示屏，即使準確的可對車輛進行有序智能的引導。

　　卡口閘道具有反應靈敏的自動起落及防碰撞防砸車功能，可確保無論是進場車輛還是發生倒車的車輛，只要在閘桿下停留，閘桿就不會落下，嚴格杜絕砸車等現象的發生。

　　管理軟件運行于中文WINDOWS環境下，應提供完善的管理和查詢功能。并能根據要求進行修改。停車場自動管理系統可與物業管理中心聯網，方便地實現停車場的物業收費管理。

　　同時對于智能泊車管理系統擁有車輛信息管理功能，將車輛圖片資料以圖片壓縮技術存儲在服務器的硬盤及數據庫中。車輛出場讀卡時，可調出入場時的圖像，供 管理員進行識別對比（如車型、顏色、車牌號碼等），在確認正確后放行。同時可以在出入口增加攝像鑒別功能，即：在出入口安裝攝像機，進行車輛圖像抓拍，并 與讀卡聯動，通過視頻多媒體處理技術聯動。

　　3.系統主要設備與管理軟件

　　3.1 出入口控制機

　　1) 控制機箱：最新理念設計;密封、防雨、防塵，表面采用噴塑處理，抗腐蝕、耐老化，適合室外環境使用，正常情況下十年不褪色。使用后蓋開機箱門，方便打開檢查及維護。

　　2） 卡讀寫系統：系統采用RFID卡，此卡片有16個分區，可擴展為門禁、考勤、收費、通道管理、巡更等一卡通系統。采用特有的保密通訊協議，安全性強，具有多重相互認證。在停車場系統中使用的感應距離為10CM。

　　3） 面板信號系統：通過面板提示燈的顯示，可指示讀寫器、 數字式車輛檢測器及出卡機是否正常工作。

　　4） 信息顯示屏：中英文LED顯示，安裝在出入口控制機的正面，智能卡讀寫器的上方，以文字形式顯示停車的出入場時間、收費金額、卡上余額、卡的有效期等相關 信息，若系統不予入場或出場，則顯示相關原因，明了直觀。在空閑時顯示時間日期、歡迎用語、或其他系統相關提示信息。

　　特點：

　　1) 采用室外超高亮LED發光管，白天仍然能顯示明亮;

　　2) 采用超載規模集成電路和高性能單片機，系統穩定，升級方便;

　　3) 中英文滾動顯示，內容豐富,人性化的問候;

　　4) 防雨防水式設計，確保全天候可靠運行;

　　5) 外觀設計新穎，系統分級運行且不影響系統整體性能;

　　6) 可以根據客戶需要,任意更改顯示內容;

　　7) 語音提示：和電子顯示屏功能相匹配，以語音的形式同步進行提示，指導用戶科學使用停車場。向車主報告停車時間、繳費金額及人性化溫暖的語言提示(如“歡迎光臨”、“一路順風”)等，提高系統收繳費透明度。

　　4.系統工作流程

　　4.1 智能停車進出流程圖

　　4.2 智能停車邏輯判斷圖
