很多生產機械都希望在停車時有適當?shù)闹苿?dòng)作用，使運動部件迅速停車。停車制動有機械制動和電氣制動等多種方法。能耗制動是一種應用很廣泛的一種電氣制動方法。

能耗制動就是將運行中的電動機，從交流電源上切除并立即接通直流電源，在定子繞組接通直流電源時，直流電流會在定子內產生一個靜止的直流磁場，轉子因慣性在磁場內旋轉，并在轉子導體中產生感應電勢有感應電流流過。并與恒定磁場相互作用消耗電動機轉子慣性能量產生制動力矩，使電動機迅速減速，最后停止轉動。

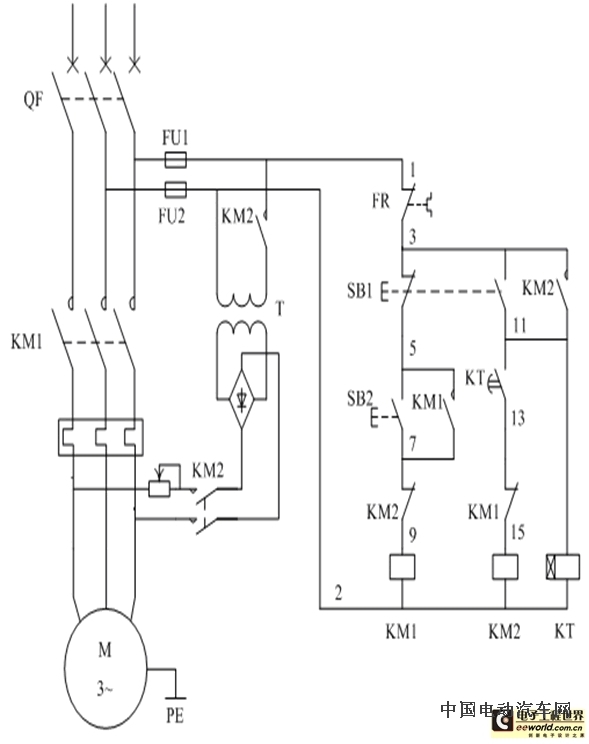

1、合上空氣開關QF接通三電源

2、按下啟動按鈕SB2，接觸器KM1線圈通電并自鎖，主觸頭閉合電動機接入三相電源而啟動運行。

3、當需要停止時，按下停止按鈕SB1，KM1線圈斷電，其主觸頭全部釋放電動機脫離電源。

4、此時，接觸器KM2和時間繼電器KT線圈通電并自鎖，KT開始計時KM2主觸點閉合將直流電源接入電動機定子繞組，電動機在能耗制動下迅速停車。

另外，時間繼電器KT的常閉觸點延時斷開時接觸器KM2線圈斷電，KM2常開觸點斷開直流電源，脫離電源及脫離定子繞組，能耗制動及時結束，保證了停止準確。

5、該電路的過載保護由熱繼電器完成

6、互鎖環節：

⑴ KM2常閉觸點與KM1線圈回路串聯，KM1常閉觸點與KM2線圈回路串聯。保證了KM1與KM2線圈不可能同時通電，也就是在電動機沒脫離三相交流電源時，直流電源不可能接入定子繞組。

⑵ 按紐SB1的常閉觸點接入KM1線圈回路，SB1的常開觸點接入KM2線圈回路，這是按紐互鎖也保證了KM1、KM2不可能同時通電，與上面的互鎖觸點起到同樣作用。

7、直流電源采用二極管單相橋式整流電路，電阻R用來調節制動電流大小，改變制動力的大小。

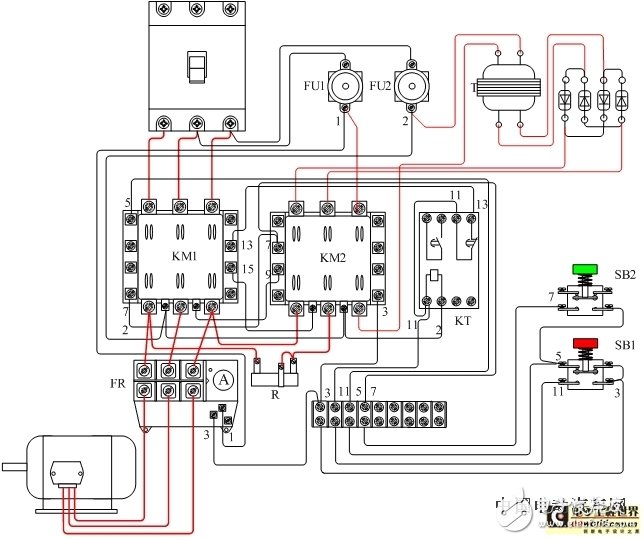

電動機全波能耗制動控制接線示意圖

?

?

?
