實際上，這樣的設置方式有利于系統自動狀態的進行。因?yàn)檫@時設置的數據結合整個系統的程序就可以保證系統中記數器和定時器的正常工作，以便達到污水處理的目的。總而言之，自動狀態的設置是常開0002，常開0006，線圈1004，然后在常開0002的下面設定了一個常開1004，之后結合主線上常開0002，保證常開1004的自保能力正常進行，因?yàn)樽员Ｊ钦麄€污水處理系統中不可分割的一部分，如果系統不能工作而且確實自保能力，那么該系統就會失去凈化作用。另外，在手動狀態下時的設置是常開0002，線圈1004，此時該系統的自保能力是一直啟動的。自動和手動的工作方式是互不干擾的，如果是自動狀態，那么就完全不需要工作人員操作。

　　3.3污水處理系統的開進水閥，出水閥和加壓的過程

　　圖3對污水處理系統的開進水閥和出水閥的加壓過程進行了描述，從圖中我們可以看出，此時的設置數據信息是常開1003，常閉CNT004，常開0009，常開0006，線圈1005，輸出是1005有自保。基于自保的重要地位必須保證其正常工作，否則將會影響整個系統的污水處理能力。而且在常開1003的下面還有一個常開1004，常開1004的功能也是不容小覷的，這是鏈接后邊過程的關鍵。隨后在常開1003下面設置了常開1005，常開1005和線圈1005結合使用是促進系統工作的重要的部分。假如這個位置沒有常開點1005，那么該程序的編制就失去了意義，也不能控制開進水閥和出水閥，也不能進行加壓的操作。之后隨著污水的引入就要進行污水的凈化了，凈化過程是發生在儲存罐中的。當然在水引入儲存罐之前一定要進行程序的設置，然后打開閥門引入污水，然而假如要處理更多的污水，必須保證水的循環性，也就是必須要加壓，將更多地污水壓到罐中，這樣才能提高污水處理的效率，增加污水的處理效果。這兩種方式的工作原理都是利用出/進水閥和加壓電機的作用將水引入儲存罐，然后進行凈化處理，他們是同時工作同時停止的。因此一定要有一個輸出裝置保證水的循環。

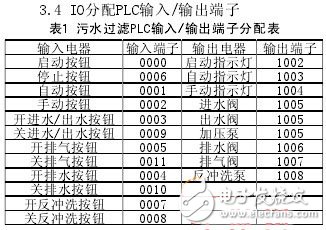

　　3.4IO分配PLC輸入/輸出端子

　　4.小結

　　水是生命之源，如果水質遭到破壞，那么一定會影響人類的生產，所以保護水資源，改善水質是我們必須解決的難題。文中應用PLC控制實現的污水處理系統，顯然是符合當前當前環保要求設計的，具有一定的借鑒意義。
