開關電源就是利用電子開關器件（如晶體管、場效應管、可控硅閘流管等），通過控制電路，使電子開關器件不停地“接通”和“關斷”，讓電子開關器件對輸入電壓進行脈沖調制，從而實現DC/AC、DC/DC電壓變換，以及輸出電壓可調和自動穩壓。由于開關電源電路復雜，保護電路多，維修困難，要迅速排除開關電源的故障，對維修人員來講，熟練掌握開關電源的基本組成和工作原理非常重要。

開關電源工作原理

開關電源的工作過程相當容易理解，在線性電源中，讓功率晶體管工作在線性模式，與線性電源不同的是，PWM開關電源是讓功率晶體管工作在導通和關斷的狀態，在這兩種狀態中，加在功率晶體管上的伏-安乘積是很小的（在導通時，電壓低，電流大;關斷時，電壓高，電流?。?功率器件上的伏安乘積就是功率半導體器件上所產生的損耗。

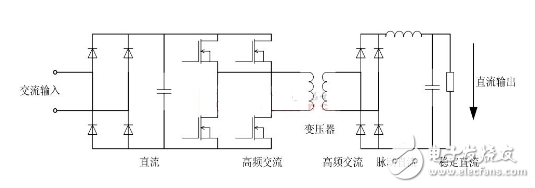

與線性電源相比，PWM開關電源更為有效的工作過程是通過“斬波”，即把輸入的直流電壓斬成幅值等于輸入電壓幅值的脈沖電壓來實現的。

上圖中市電（交流電）入口進去的第一部分稱為一級EMI，主要負責內部電路與外部電源之間的過渡，在一級EMI旁邊還有二級EMI，這些一二級EMI主要起到電路保護作用，比如當外部電源有波動的時候，一二級EMI會減少內部沖突，從而保護電源內部的硬件不容易受到損壞，另外當電源內部硬件出現不穩定，一二級EMI可以抑制內部波動沖擊外部電路，以免影響其他電器的正常使用，簡單來說一二級EMI相當于一層濾網，防止雙向沖擊，對于一款合格的開關電源來說，一二級EMI都是必要的，當對于山寨低價電源來說，往往為了節省成本，省去了一二級EMI，盡管不影響電源功能，但對于電源的穩定性以及干擾外部電源還是有影響的。

一二級EMI電路過后，就到了整流部分了，這里主要有一個由四個整流二極管組建的整流橋堆，其功能是實現，將交流電轉變成為直流電。其之后就是高壓濾波電路了，這里會看到有一個或者兩個大電容，以電感線圈等，主要負責進來的交流電進行濾波，由于外部交流電頻率可能波動較大，通過電容與線圈進行濾波，可以得到比較平滑的直主流電。

再往下就是中間部分了，在電源的中間是變壓器部分。由于開關電源有多路輸出，包括3.3V、5V、12V等等，因此需要變壓器，將前面的直流電分成幾組輸出電壓。在變壓器之后的下面，就是電源輸出部分了。

3843開關電源電路常見故障及維修方法

1.燒保險或炸管

主要檢查300V上的大濾波電容、整流橋各二極管及開關管等部位，抗干擾電路出問題也會導致保險燒、發黑。需要注意的是：因開關管擊穿導致保險燒一般會把電流檢測電阻和電源控制芯片燒壞。負溫度系數熱敏電阻、整流橋也會和保險一起被燒壞。

2.無輸出，保險管正常這種現象說明開關電源未工作或進入了保護狀態。

首先要測量電源控制芯片的啟動腳是否有啟動電壓，若無啟動電壓或者啟動電壓太低，則要檢查啟動電阻和啟動腳外接的元件是否漏電，此時如電源控制芯片正常，則經上述檢查可以迅速查到故障。若有啟動電壓，則測量控制芯片的輸出端在開機瞬間是否有高、低電平的跳變，若無跳變，說明控制芯片壞、外圍振蕩電路元件或保護電路有問題，可先代換控制芯片，再檢查外圍元件;若有跳變，一般為開關管不良或損壞。

3.有輸出電壓，但輸出電壓過高

這種故障一般來自于穩壓取樣和穩壓控制電路。在直流輸出、取樣電阻、誤差取樣放大器如TL431、光耦、電源控制芯片等電路共同構成一個閉合的控制環路，任何一處出問題就會導致輸出電壓升高。

4.輸出電壓過低

除穩壓控制電路會引起輸出電壓低，還有下面一些原因也會引起輸出電壓低：

a開關電源負載有短路故障（特別是DC/DC變換器短路或性能不良等），此時，應該斷開開關電源電路的所有負載，以區分是開關電源電路還是負載電路有故障。若斷開負載電路電壓輸出正常，說明是負載過重或仍不正常說明開關電源電路有故障。

b輸出電壓端整流二極管、c濾波電容失效等，可以通過代換法進行判斷。

c開關管的性能下降，必然導致開關管不能正常導通，使電源的內阻增加，帶負載能力下降。

d開關變壓器不良，不但造成輸出電壓下降，還會造成開關管激勵不足從而屢損開關管。

e300V濾波電容不良，造成電源帶負載能力差，一接負載輸出電壓便會下降。

5.空載通電開關管溫度不斷升高

這種故障不多見一旦發現要馬上斷電，因?yàn)殡S著開關管的溫度升高必然會導致開關管燒壞，帶來不必要的麻煩。

遇到這種情況檢查RCD吸收電路的二極管是否軟擊穿，電阻是否變阻，主要是二極管，如果測得都正常，就用代換法排除，有些JS為了利益虛假標識，二極管的實際耐壓達不到標準，所以必須用同型號不同廠家的二極管代換。
