前言：人們在開關電源技術領域是邊開發相關電力電子器件，邊開發開關變頻技術，兩者相互促進推動著開關電源每年以超過兩位數字的增長率向著輕、小、薄、低噪聲、高可靠、抗干擾的方向發展。這些優勢在家用電器中尤其明顯，催生了不少動手達人改造為開關電源的想法，首要任務，還是要從看懂開關電源電路圖開始。

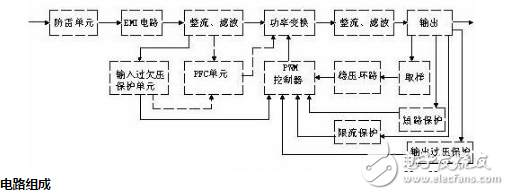

　　開關電源的電路組成

　　開關電源電路圖詳解　　

　　一、主電路

　　從交流電網輸入、直流輸出的全過程，包括：

　　1、輸入濾波器：其作用是將電網存在的雜波過濾，同時也阻礙本機產生的雜波反饋到公共電網。

　　2、整流與濾波：將電網交流電源直接整流為較平滑的直流電，以供下一級變換。

　　3、逆變：將整流后的直流電變?yōu)楦哳l交流電，這是高頻開關電源的核心部分，頻率越高，體積、重量與輸出功率之比越小。

　　4、輸出整流與濾波：根據負載需要，提供穩定可靠的直流電源。

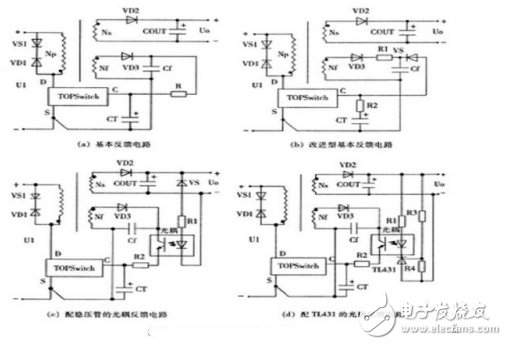

　　二、控制電路

　　一方面從輸出端取樣，經與設定標準進行比較，然后去控制逆變器，改變其頻率或脈寬，達到輸出穩定，另一方面，根據測試電路提供的資料，經保護電路鑒別，提供控制電路對整機進行各種保護措施。

　　三、檢測電路

　　除了提供保護電路中正在運行中各種參數外，還提供各種顯示儀表資料。

　　四、輔助電源

　　提供所有單一電路的不同要求電源。

　　開關控制穩壓原理

　　開關K以一定的時間間隔重復地接通和斷開，在開關K接通時，輸入電源E通過開關K和濾波電路提供給負載RL，在整個開關接通期間，電源E向負載提供能量;當開關K斷開時，輸入電源E便中斷了能量的提供。可見，輸入電源向負載提供能量是斷續的，為使負載能得到連續的能量提供，開關穩壓電源必須要有一套儲能裝置，在開關接通時將一部份能量儲存起來，在開關斷開時，向負載釋放。

　　開關電源電路圖依據不相同的用處有不相同的電路設計辦法，就算相同的用處也能夠進行多樣化的擺放，但是開關電源的工作原理和最主要的電路組成是不會變的，依據這兩點，再去分析特定的開關電源電路圖就簡單多了。
