羅升BEIJER人機界面及豐煒PLC在自動飼喂控制系統上的應用

本文介紹了羅升企業電氣產品中具有強大網絡功能的BEIJER人機界面，與可靈活搭配使用的豐煒PLC共同組成的控制系統在養殖業上的應用情況。為養殖業用戶提供了一個良好的解決方案。
關鍵詞：人機界面 以太網 PLC 養殖業

1、引言

河南省某養殖公司是一家國內大型的養殖企業，總投資2億元，下設15個分公司，共占地3000畝，建筑面積30萬平方米，年產瘦肉型商品豬30萬頭。養殖規模在國內屬于前列。但是養殖行業最害怕的就是疫情的發生，為了避免這種情況，減少外界人員與存欄商品豬的接觸是最直接有效的方法。為此該公司的領導決定在新建分廠中提高飼喂過程的自動化程度，從而減少飼喂人員以及飼喂人員與商品豬的接觸次數，降低發生疫情的機率。

2、應用設計

2.1 控制要求

由于客戶的養殖廠地處偏遠，供電系統不穩定，而且停電現象相對比較頻繁。根據實際情況，當時客戶對控制系統提出了以下幾點要求：

1、 系統要穩定可靠，可長時間無人值守自動運行。
2、 整個系統要停電后能自動重新啟動并且能按照停電前的設定繼續工作。
3、 可以保存多組配方，并能按預先設定的配方自動配料。
4、 能自動保存3個月的系統工作記錄，并且能在計算機上方便的查詢記錄結果。
5、 要為以后的組網余留通訊接口。

2.2 系統分析

根據客戶提出的控制要求，羅升企業的工程師對施工現場進行了考察。在施工現場工程師發現客戶的22個信號點相對于控制室比較分散，最遠處離控制室有150米遠，最近的也超過10米。如果只用1臺PLC在控制室，要料信號、料門開關到位信號以及輸出控制都通過鋪設電纜來實現的話，就會造成現場布線麻煩和線纜成本過高。于是我們采用了兩臺豐煒PLC作Parallel Link通訊的方案來解決這個問題。

另外由于系統所在地區經常停電，上位機如果選用工控機的話，可能會因?yàn)榻?jīng)常停電而損壞。因此我們選用了穩定可靠的羅升瑞典BEIJER人機，該人機不但能保存大量的工作數據，而且可用FTP的方式通過以太網方便的訪問。

經過上述分析，我們提出了以下控制方案：

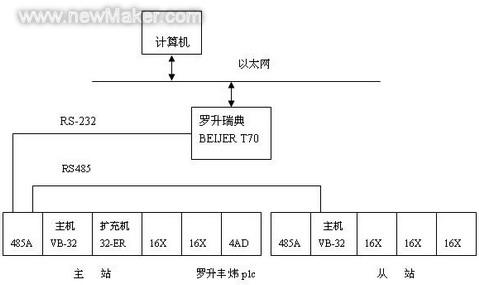

自動飼喂控制系統框圖

2.3 運行畫面

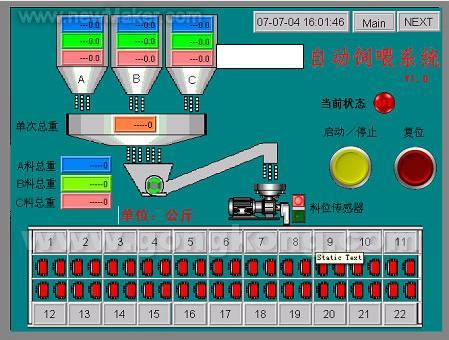

配料系統畫面

3、程序要點

3.1 羅升瑞典BEIJER FTP服務器模式的設置

此系統可按照客戶要求實現按照配方自動配料，并保存當前的實際配料信息到PLC中的資料銀行當中，然后以Excel表的格式轉存到BEIJER人機當中。另外BEIJER的Ftp功能可讓遠方的計算機方便的把保存在人機當中的數據給讀取出來，供人們在計算機上查詢。

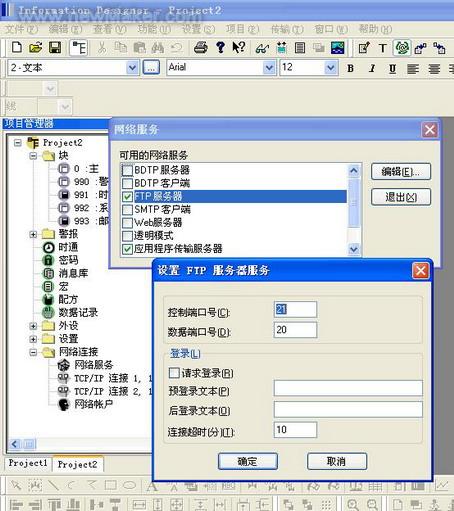

BEIJER FTP服務器模式的設置

3.2 羅升豐煒PLC Parallel Link網絡設置

兩臺豐煒PLC采用Parallel Link網絡進行通訊，采集處理共22個飼養單元的要料送料任務。從站PLC在遠端采集11組的要料信號，可實時的把遠方的要料信號傳送到主站PLC當中供主站判斷使用，主站通過堆棧指令保存所有當前的狀態，即使停電后再來電也能準確的把所配好的送到指定的料口。

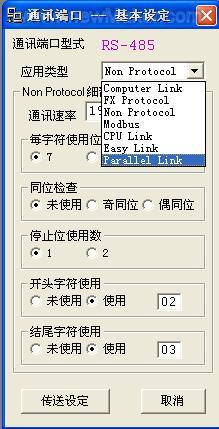

Parallel Link網絡設置

3.3 實施效果

在此系統中高端的羅升BEIJER人機發揮了他強大優勢：①大量的數據存儲功能，供客戶存儲3個月的數據。②方便的網絡功能，可通過FTP模式把存儲的數據傳送到計算機上。③6萬4千色的真彩顯示，可方便的組態豐富的畫面。④余留有串口和以太網接口，為以后的系統擴充留下空間。

經濟靈活的羅升豐煒PLC也展現了他與重不同的特點：①方便的組網功能，只用通過硬件連接和簡單的設定就可實現多臺PLC的數據共享，在分散控制當中可為客戶實現靈活的搭配方案。②穩定的AD采集模塊，為稱量的準確提供了可靠的保證，在500kg的滿量程稱量時達到了0.5kg的精度③在需要大量掉電數據存儲的時候，128K的資料銀行為數據存儲提供了極大的便利。

4、結束語

此系統在該公司已經穩定的運行了半年的時間，得到了公司領導的認可，目前下一個包含5臺PLC通訊的系統正在建設中。同時計劃改造其他分廠的飼喂系統
