小心撬開該筆記本電源適配器外殼，里面的電路果然非同一般。除了開關變壓器、功率管、濾波電容、肖特基二極管等元件外，其余全部采用貼片元件。
????? 　　仔細觀察PCB板上的元件，發現該電源適配器是采用一枚UC3842為核心構成的脈寬調制（PWM）型開關電源。該芯片采用貼片式封裝，PCB板制作精良。經查資料得知，UC3842芯片內部包括振蕩器、誤差放大器、電流比較器、PWM鎖存器、5V基準電源、輸出驅動電路等。　　首先檢查保險絲正常，證明整機沒有短路性故障。測主濾波電容兩端，有約300V左右的直流電壓，證明從交流輸入回路到整流濾波之間的電路完好。接著測量L1C3842芯片的第⑦腳，發現電壓為O，顯然不正常。
????? 　　由于整機大部分元件都是貼片元件，而且線路縱橫交錯，一時難以理順彼此的去向。因此決定先繪出該電源適配器的電路原理圖，然后一舉攻破之。

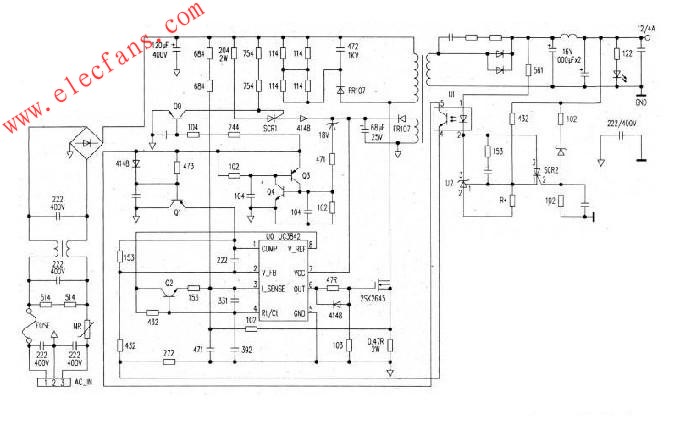

????? 　　經過一番折騰，終于將圖紙繪出。該電源適配器如圖所示，
????? 　　對照圖紙，用萬用表測量啟動電阻的下端為0V，證明該啟動電阻開路。用一同阻值電阻代換之，復測，電壓已經為16V，順著線路測量UC3842的⑦腳，電壓為15V，但電路還是不工作。
????? 　　從UC3842芯片的資料得知，芯片通電后，⑧腳會輸出5V的參考電壓。但是用萬用表檢查的結果此端電壓卻為0V。由此可以證實，不是芯片本身已經損壞，就是芯片外圍電路有故障元件。經仔細排查之后并未發現有明顯的故障元件。于是判斷UC3842芯片損壞。但是將其代換后，電路依舊不工作。
????? 　　從UC3842芯片工作的外部條件來講，芯片⑦腳在通電后，內部得電工作，同時，從⑧腳輸出5V的參考電壓，該電壓經過一電阻再到芯片的④腳，和④腳外接的電容組成振蕩，以產生相應頻率的振蕩信號，從芯片第⑥腳輸出受控的矩形脈沖，推動功率管工作。
????? 　　芯片⑦腳已經有16V的電壓，芯片的外圍元件也已經過詳細排查，并未發現故障元件。難道新換的UC3842芯片有問題？于是，決定重新換上一枚。不幸的是，電路還是不工作。證明原因根本就不是UC3842引起的。
????? 　　檢修思路肯定沒錯，可是，為什么會這樣呢？問題會不會還是出在芯片的供電電路？雖然萬用表量過第⑦腳有16V的電壓，該值會不會是虛的。于是決定采用外接電源供電的方式，看看問題究竟出在哪里。立即動手，利用一臺穩壓電源，將電壓調到16V左右，接入電路，開機，哈哈，指示燈亮了。
????? 　　證明確是供電電路有問題！關機，對照自繪的圖紙，拆下⑦腳供電電路的68μF/25V的電容，用萬用表的電容檔測量其容量，竟然不到3μF。立即用一只100μF/25V的電容將其換掉，開機，電路終于工作了。測量適配器輸出插頭，電壓約為12.5V左右。連忙插上“本本”，按開機鍵，怎么？居然沒有反應！再看電源適配器上的指示燈，是亮的呀？
????? 　　拔掉適配器插頭，用萬用表測量電壓是12.5V，但與“本本”連接通電后該電壓有所下降。
????? 　　分析電路帶載能力不夠，經查為整流輸出端兩只1000μF/16V的電解電容變值，找來兩只同質電容換上，插上“本本”，按開機鍵，一聲令人愉悅的鳴響后，熟悉的藍天白云在這臺歷經磨難的電源適配器的支持下，終于出現了。
????? 　　回想起這一次的維修經過，先查出是啟動電阻開路，接著又是啟動電路的儲能電容失容，再然后，又是輸出濾波電容容量減小，真可謂一波三折！
