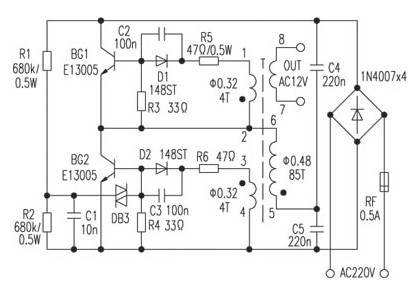

石英射燈廣泛用于各種室內場所的裝飾照明，具有亮度高、聚光、美觀豪華、安裝方便、損耗小、發光效率高等優點。其末級電路是一個變壓器降壓變換電路，220V交流電經整流后，逆變產生約30kHz～40kHz交流電，降至12V點亮石英射燈(實物測繪電路圖見附圖)。

　　圖中T為振蕩輸出變壓器，BG1、BG2為開關管，通電時，交流220V由D3～D6整流后，電容C4、C5濾波，電阻R1、R2分壓經DB3觸發BG2導通，變壓器T的{1}、{2}端產生交變電流，形成自激振蕩，使BG1、BG2兩管輪流導通、截止，在變壓器T的次級{7}、{8}輸出12V5A的交變電流，點亮石英射燈。

　　檢修前應先用一個100W的1∶1隔離變壓器將220V市電隔離，防止觸電，并在其初級串一個開關和一個0.5A的玻璃保險管;將12V5A射燈燈泡接至電源變壓器的輸出端{(lán)7}、{8}，防止變壓器空載時產生尖峰脈沖損壞元件。然后按如下步驟進行檢修。

　　1.接通電源前先觀察和檢查元件及線路板狀況，測220V輸入端有20kΩ以上的阻值時，方可通電試驗。

　　2.接通電源后若射燈不亮，首先查FR是否熔斷，若熔斷應測三極管BG1、BG2和電容C4、C5是否損壞;D3～D6中是否有短路件。電容C4、C5應選耐壓400V以上(最好選用耐壓630V)的CBB電容;三極管BG1、BG2選用E13005或E13007型。

　　3.故障排除后換上0.5A1Ω的保險電阻FR，也可用0.5A的保險管代用。通電，此時測整流橋輸出端應有約320V的直流電壓，若電壓明顯不足，說明D3～D6其中有開路的或電容C4、C5容量不足。

　　4.若更換以上元件后，變壓器仍無輸出，對整流橋負端測R1與R2的中點連線處有無30V～40V電壓，若無電壓或電壓很低說明R1開路或阻值變大，若電壓很高甚至達106V說明DB3損壞。DB3可用穩壓值為30V～33V的穩壓二極管(如2CW119等)同名極性端相串連代用。

　　5.若以上元件正常，變壓器仍無輸出，應測BG1、BG2基極振蕩回路電阻R5、R6、R3、R4是否正常;C2、C3是否擊穿失效或變質，D1、D3是否損壞。

　　6.元件都正常后若仍無輸出，應考慮變壓器T是否損壞，若有損壞，可拆開重新繞制，其數據見實物電路圖，{1}-{2}用∮0.48mm的漆包線繞85匝，{3}-{4}用∮0.32mm的漆包線繞4匝，{5}-{6}用∮0.32mm的漆包線繞4匝，{7}-{8}為12V5A的輸出繞組，用∮0.5mm的漆包線三股并繞9匝。繞制方向見圖中極性符號。

　　7.以上各元件都正常后，變壓器T應正常工作，若發現亮度不足或輸出電壓偏低，可能是BG1、BG2性能不良所致，調換試之。

　　以上是以占士牌石英射燈變壓器為例的檢修方法，其他類型石英射燈變壓器的工作原理與此類似，可作參考。

　　由于石英射燈的燈泡和變壓器為連體組裝，在照明時，燈泡的溫度很高(可點燃香煙)，離變壓器又很近，長期烘烤很容易造成變壓器過熱損壞，甚至引起火災，安裝使用時應注意如下幾點：(1)保證燈具的空氣流通狀況良好;(2)使燈具遠離易燃物品，防止懸掛物及裝飾物觸及射燈;(3)裝璜及裝飾材料選用阻燃材料或不可燃材料。

?

?
