新科320型VCD機電源電路圖及原理分析

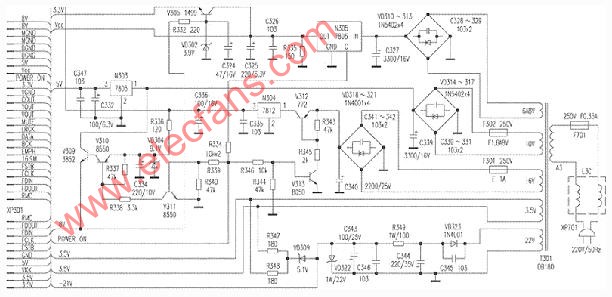

電原理見圖，２２０Ｖ交流電經Ｌ３Ｃ濾波后加至電源變壓器Ｔ３０１初級，其次級共輸出５組電壓：８Ｖ繞組經ＶＤ３１０～ＶＤ３１３整流，再經Ｎ３０５、Ｖ３０５穩壓后供給伺服及解碼器電源。１０Ｖ繞組經ＶＤ３１４～ＶＤ３１７整流，再經Ｎ３０３穩定為標準的５Ｖ電源直接供給ＣＰＵ。音頻及話筒部分電源由１６Ｖ繞組經ＶＤ３１８～ＶＤ３２１整流、Ｖ３１２開關控制、Ｎ３０４穩壓為１２Ｖ電源。３．５Ｖ交流電為顯示屏提供燈絲電壓；２２Ｖ繞組則經ＶＤ３２３整流，再經Ｒ３４９、ＶＤ３２２穩壓，產生－２１Ｖ電壓供給顯示屏驅動塊。

當接通２２０Ｖ交流電壓后，變壓器次級１０Ｖ繞組經Ｎ３０３穩壓后供給ＣＰＵ ５Ｖ工作及復位電壓，ＣＰＵ工作。按下電源鈕（輕觸開關），主板上ＣＰＵ發出的開機控制信號經由排插ＸＰ３０１第{9}腳加至Ｒ３３４、Ｒ３３９、Ｒ３４６匯合端。一路經由Ｒ３３４加至Ｎ３０５控制極Ｃ端，Ｎ３０５輸出經穩壓的５Ｖ電壓，作為解碼及視頻編碼器電源；另一路開機信號經由Ｒ３４６加至Ｖ３１３基極，Ｖ３１３導通后使Ｖ３１２基極電位降低，Ｖ３１２導通，則１６Ｖ繞組經整流后的約１８Ｖ直流電壓經Ｖ３１２加至Ｎ３０４輸入端，Ｎ３０４輸出穩定的１２Ｖ直流電壓；還有一路開機信號經Ｒ３３９加至Ｖ３１１基極，Ｖ３１１因基極得到高電平而導通，從而拉低Ｖ３１０基極電位，使Ｖ３１０導通，１２Ｖ電壓經Ｒ３３６降壓，ＶＤ３０４穩壓（９．１Ｖ），再經由Ｖ３１０的ｅ－ｃ極至Ｖ３０９基極，Ｖ３０９基極得到約８．４Ｖ左右直流電壓，１０Ｖ交流繞組經ＶＤ３１４～ＶＤ３１７整流后的１２Ｖ直流電壓加至Ｖ３０９集電極，經基極控制及穩壓后從發射極輸出約８Ｖ的直流電壓供給伺服及驅動電路。
