目前，家電產品的發展主要有在三個方面：家電的網絡化、家電的訊息化、家電的智能化，對應為網絡家電、訊息家電和智能家電。網絡家電是將普通家用電器利用數字技術、網絡技術設計改進的家電產品。網絡家電可以實現互聯組成一個家庭內部網絡，同時又可以與Internet相連接。目前認為比較可行的網絡家電包括網絡冰箱、網絡空調、網絡洗衣、網絡微波爐等。訊息家電是一種計算機、電信和電子技術與傳統家電相結合的創新產品，訊息家電包括PC、機頂盒、無線數據通訊設備、視頻游戲設備、WebTV、IP電話等等。訊息家電由嵌入式處理器、相關支撐硬件、嵌入式操作系統以及應用層軟件包組成。從廣義的分類來看，訊息家電產品實際上包含了網絡家電產品，但訊息家電更多的指帶有嵌入式處理器的小型家用訊息設備，而網絡家電則指一個具有網絡操作功能的家電類產品。智能家電則是在家電的網絡化和訊息化的基礎上，加入人工智能技術，可以簡單仿真人的思維活動。智能家電應能體現3I，即網絡（Internet）、互動（Interactive）、智能（Intelligent）。

　　同傳統的家用電器產品相比，智能家電具有如下特點：

　　1 網絡化功能。各種智能家電可以通過家庭局域網連接到一起，還可以通過家庭網關接口同制造商的服務站點相連，最終可以同互聯網相連，實現信息的共享。［3］

　　2 智能化。智能家電可以根據周圍環境的不同自動做出響應，不需要人為干預。例如智能空調可以根據不同的季節、氣候及用戶所在地域，自動調整其工作狀態以達到最佳效果。

　　3 開放性、兼容性。由于用戶家庭的智能家電可能來自不同的廠商，智能家電平臺必須具有開發性和兼容性。

　　4 節能化。智能家電可以根據周圍環境自動調整工作時間、工作狀態，從而實現節能。

　　5 易用性。由于復雜的控制操作流程已由內嵌在智能家電中的控制器解決，因此用戶只需了解非常簡單的操作。

　　智能家電并不是單指某一個家電，而應是一個技術系統，隨著人類應用需求和家電智能化的不斷發展，其內容將會更加豐富，根據實際應用環境的不同智能家電的功能也會有所差異，但一般應具備以下基本功能：

　　（1）通信功能。包括電話、網絡、遠程控制/報警等。

　　（2）消費電子產品的智能控制。例如可以自動控制加熱時間、加熱溫度的微波爐，可以自動調節溫度、濕度的智能空調，可以根據指令自動搜索電視節目并攝錄的電視機/錄像機等等。

　　（3）交互式智能控制?？梢酝ㄟ^語音識別技術實現智能家電的聲控功能；通過各種主動式傳感器（如溫度、聲音、動作等）實現智能家電的主動性動作響應。用戶還可以自己定義不同場景不同智能家電的不同響應。

　?。?）安防控制功能。包括門禁系統、火災自動報警、煤氣泄漏、漏電、漏水等。

　?。?）健康與醫療功能。包括健康設備監控、遠程診療、老人/病人異常監護等。

　　智能控制技術、信息技術的飛速發展也為家電自動化和智能化提供了可能。智能家電具有自動監測自身故障、自動測量、自動控制、自動調節與遠程控制中心通信功能的家電設備。

　　未來幾年，更多的家用電器將具有自學習、自適應、自協調、自診斷、自推理、自組織、自校正等智能特性，基于數字化、三網融合、物聯網、大數據、云計算等應用技術的智能家電將是信息消費的中堅力量。

飛思卡爾智能互聯家電解決方案

　　智能互聯家電可順延電器的運行時段，避開能源成本高峰期，為消費者節省電費。此外，該系統可監控能耗模式，在家電需要維護時提醒消費者，有助于避免故障停機和昂貴的修理費用。

　 　該技術借助無線通信、計量和控制技術實現。可以采用的無線通信方式包括Wi-Fi?、PLCm或Zigbee?。借助Zigbee通信，家電可通過電表 或家庭能源管理系統獲取能源價格信號，并發回由本地計量電路測得的能源使用情況。本地控制器可用于為家電設置條件，并支持在現有系統控制器/處理器中集成 一個旁路或控制電路。

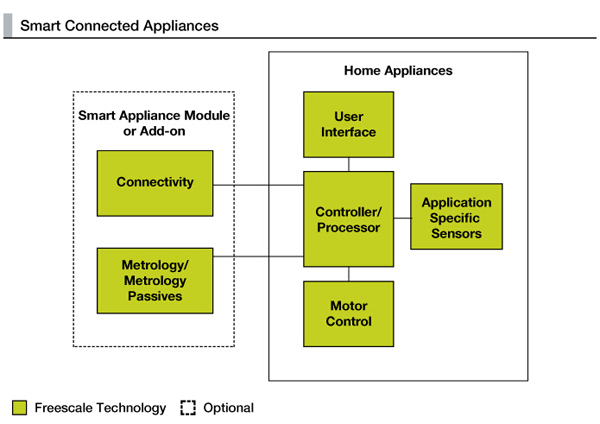

　　智能互聯家電系統

?

　智能家電互聯系統

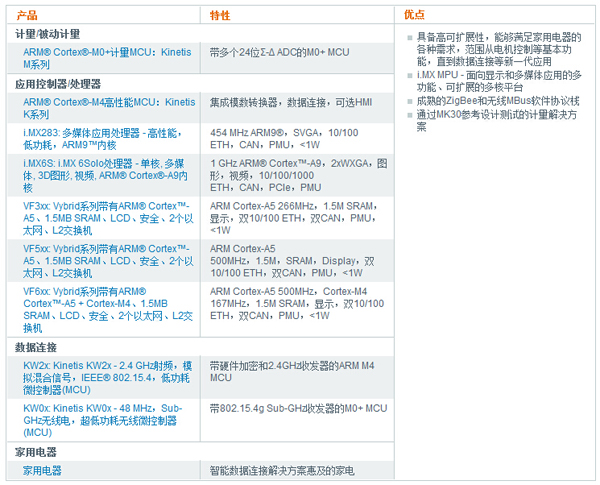

　　相關器件：

　　1.ARM? Cortex?-M0+計量MCU：Kinetis M系列

　　Kinetis M系列MCU基于低功耗ARM? Cortex?-M0+內核，適用于單芯片1、2和3相電表和流量計，以及其它高精度測量應用。

　 　Kinetis M系列MCU包括一個由多個24位Σ-ΔADC組成的強大的模擬前端、多個可編程增益放大器，還包括低溫度漂移的參考電壓以及一個相移補償器。豐富的安全 特性，包括存儲器保護單元、外部篡改檢測引腳、帶篡改檢測的iRTC和隨機數生成器，在MCU內部以及MCU與電網間提供供應商/用戶數據保護功能。一個 低功率段式LCD控制器，支持多達288段和8塊背板。

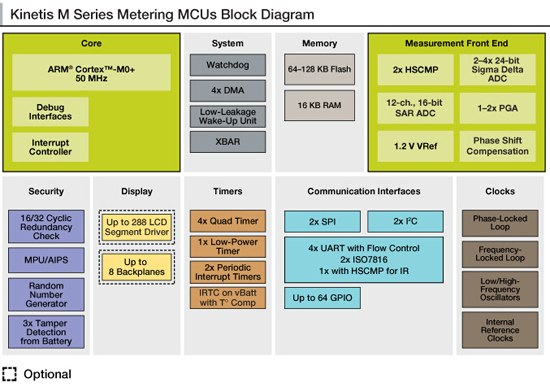

Kinetis M系列MCU結構框圖

　　詳細資料：ARM Cortex-M0+計量MCU

　　2.i.MX283： 多媒體應用處理器 - 高性能，低功耗，ARM9?內核

　 　i.MX283是一款低功率、高性能的應用處理器，專為通用嵌入式工業控制和消費電子市場而優化。i.MX283內核采用飛思卡爾高速、成熟、高能效的 ARM926EJ-S?內核，工作頻率高達454 MHz。i.MX283適用于構建一系列現今最具創新性的應用，如智能能源網關、手持打印機和掃描儀及便攜式醫療設備，并具有全面的配套軟件和工具，確保 您在短時間內開始自己的設計。

　　特性

　　帶觸摸屏的LCD控制器

　　NAND支持 – SLC/MLC和eMMC 4.4可管理

　　硬件BCH （高達20位校正）

　　200 MHz 16位DDR2、LV-DDR2、mDDR外部存儲器支持

　　帶有嵌入式PHY的雙高速USB

　　8個通用12位ADC通道和單個2 Msps ADC通道

　　帶溫度傳感器，提供熱保護

　　多種連接端口（UARTS、SSP、SDIO、SPI、I2C、I2S）

　　3.3V I/O，10年使用壽命（工業控制）

　　封裝和溫度

　　詳細資料：【飛思卡爾】i.MX283多媒體應用處理器

　　3.VF3xx： Vybrid系列帶有ARM? Cortex?-A5、1.5MB SRAM、LCD、安全、2個以太網、L2交換機

　 　Vybrid VF3xx系列是一款單核（ARM Cortex-A5）解決方案，配備1.5 MB的片上SRAM、DDR2/3和雙XIP 4通道SPI存儲器接口、LCD控制器、帶PHY的高速USB、帶L2交換功能的雙以太網和一個數字或模擬視頻攝像頭接口。它們可完美應用于多種解決方 案，充分利用1.5 MB片上SRAM，取代價格昂貴的DDR存儲器。

　　Vybrid器件適用于多種應用，包括家用電器和工業機床應用中 的簡單HMI、基礎設施和制造設備的安全控制、能源轉換應用，如電機驅動和功率逆變器、可靠的有線和無線連接以及移動電池供電系統的控制，如機器人和工業 車輛。Vybrid器件還具有片上加密、安全引導、防篡改和防克隆功能，為智能電網或工業控制等的敏感和關鍵的基礎設施應用提供安全保障。

　　特性

　　ARM Cortex-A5

　　1.5 MB片上SRAM

　　帶L2交換功能的雙以太網10/100 MAC

　　數字視頻攝像頭接口

　　顯示控制器最高支持WQVGA分辨率

　　帶加密加速引擎的高可靠引導

　　NAND閃存控制器和帶芯片內執行功能（XIP）的雙4通道SPI

　　雙12位ADC和DAC；SDIO

　　詳細資料：【飛思卡爾】基于ARM Cortex-A5的VF3xx、VF5xx、VF6xx系列芯片

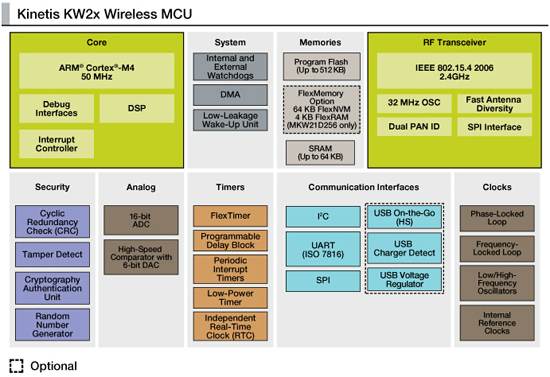

　　4.KW2x： Kinetis KW2x - 2.4 GHz射頻，模擬混合信號，IEEE? 802.15.4，低功耗微控制器（MCU）

　　Kinetis KW2x MCU是一款低功耗、緊湊型集成式器件，由一個高性能可兼容IEEE? 802.15.4的2.4 GHz無線收發器和一個強大的ARM? Cortex?-M4內核MCU組成，并配有數據連接和高精度混合信號模擬外設。

　　KW2x MCU可輕松實現基于IEEE 802.15.4系列協議的通信，包括ZigBee Pro網絡協議棧以及智能能源1.x、家庭自動化、醫療保健和RF4CE等應用配置文件，此外還包括ZigBee IP網絡協議棧和智能能源2.0應用配置文件。

　　詳細資料：【飛思卡爾】Kinetis KW2x系列2.4 GHz射頻MCU

　　目標應用：

　　鍋爐加熱控制、烹飪電器、洗碗機、干衣機、電冰箱、洗衣機

TI NFC 產品在智能電視中的應用

　　1 NFC 智能電視的系統結構和總體設計方案

　　本文設計采用了TI 的TRF7970A transceiver IC 作為電視機端，RF430CL330H NFCTag 應用在遙控器端；在本系統中， 其基本功能應用如下：

　　·TRF7970A 可以通過和RF430CL330H 的相互通信，實現電視和遙控器之間的配對，也就是目前2.4GHz 數據傳輸前的配對；

　　·TRF7970A 可以和NFC 智能手機實現WiFi 的快速配對；

　　· RF430CL330H 可以和智能手機之間的通信，實現手機的數據信息轉換到遙控器或者電視上面；

　　·可以通過NFC 的空中接口對Firmware 的軟件升級；

　　·TRF7970A 可以對標簽的讀寫操作，實現電視的功能項選擇；

　　

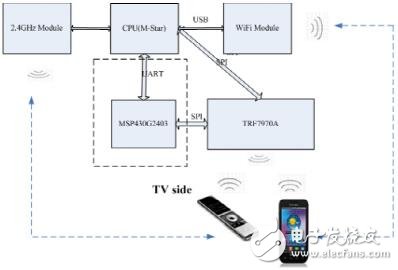

　　圖1 系統結構框圖

　 　TRF7970A 滿足NFC 的三種功能通信方式：Reader/Write， Pear to Pear 和Card Emulaiton，完全滿足ISO/IEC18092， ISO/IEC21481 的NFC 標準；可以完全與滿足NFC 標準的設備端進行信息的交互，RF430CL330H 是一款動態的NFC Tag 芯片， 符合NFC Type 4 的標準，支持的數據速率可達848Kbps， SPI 接口可以MCU 進行有效的溝通。

　　2 硬件電路設計

　　2.1 TRF7970A 模塊硬件電路設計

　 　TRF7970A 是一款13.56MHz RFID 高集成度的射頻前端芯片，完全支持NFC 的協議標準，通過對該芯片的ISO Control 寄存器進行配置，可以設置成為不同模式的工作狀態；TRF7970A 支持SPI 和并口兩種通訊接口模式，寬電壓（2.7V~5.5V）供電，內部集成了LDO，支持5 種電源管理模式，在5V 供電的情況下輸出功率可達200mW。接收回路有兩路（RX1和RX2 ），相位相差90 度，保證接收的穩定和可靠性，其基本的硬件電路如下圖所示：

　　

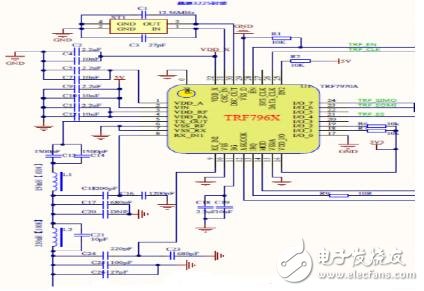

　　圖2 TRF7970A 射頻前端電路

　　射頻前端匹配到50 歐姆的射頻阻抗，基本的匹配網絡如下所示：

　　

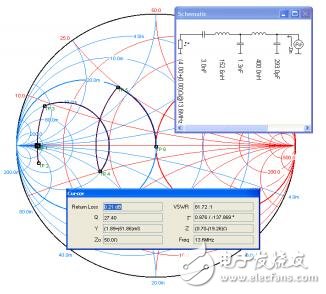

　　圖3 TRF7970A 射頻前端匹配網

　　2.2 TRF7970A 天線匹配電路構建

　　TRF7970A 天線是一款50 歐姆的阻抗匹配天線，其基本的匹配電路如下所示：

　　

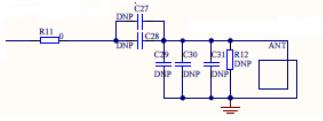

　　圖4 TRF7970A 天線匹配電路

　　由于天線的材質和尺寸大小不一樣，每一款生產出來的TRF7970A 天線匹配電路天線都要做完整的天線匹配，根據設計的系統Q 值，天線的電感值來對射頻前端的參數進行完整的匹配。

　　2.3 RF430CL330H 模塊硬件電路設計

　　RF430CL330H 是一款滿足NFC Type 4 的動態標簽，支持ISO/IEC14443 Type B， 支持SPI和I2C 接口，有RF 喚醒功能的一款動態標簽；其基本的硬件電路如下：

　　

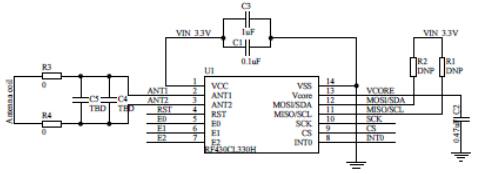

　　圖5 RF430CL330H 基本參考電路

　　從該原理圖可以看出，外面很少的外圍器件就可以集成到別的芯片外圍電路上去，以實現快速的 NFC 功能。在該遙控器項目中，RF430CL330H 及外圍電路集成到遙控器的電路上，只是把線圈拿出來作為一個獨立的模塊，這樣便于讀寫操作。

　　3 系統軟件設計

　 　系統軟件設計主要包括智能電視應用中的各項功能的實現：有對TAG 的讀取以獲取特定電視或者網絡節目的權限，有對藍牙配對WIFI 配對的需求實現快速建立藍牙與WIFI 的連接，另外電視可以通過P2P 功能獲取手機相關圖片，鏈接信息，實現信息的快速切換。也可以通過NFC 對Firmware 進行無線升級。

　　3.1 標簽讀取

　　TRF7970A 可支持ISO15693，ISO14443A/B 等標簽的讀取（如圖6 所示）。

　　

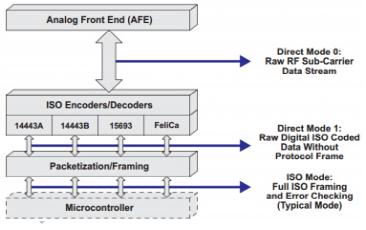

　　圖6 TRF7970A 支持的卡片標準

　　4 總結

　　隨著NFC 近場通信功能的不斷普及，以其傳輸速率快，安全性高等特點，在不同的領域都有著廣泛的應用。尤其在授權，支付，藍牙以及WIFI 配對方面有著突出的優勢，將NFC 的應用引入智能電視，使得信息分享，通信連接更加方便快捷，將能夠極大提升用戶體驗。

　　文章詳情：TI NFC 產品在智能電視中的應用

德州儀器（TI）智能冰箱專業解決方案

　　冰箱已進入了千家萬戶，而對于冰箱我們也并不陌生，它的低功耗、大容量、高保鮮已經越來越深入人心，成了人們日常生活中所不可或缺的家用電器。

　　而現如今的電冰箱比從前具有更高能效，更多功能，更加省電，也更加安靜和智能。

　　可以想象一下你的冰箱無需視線只要在遠端看到顯示屏就能知道冰箱內的庫存情況，也可以在家庭的任何角落對它進行遠程控制，同時可以雙向通信…想想是個多么神奇的事…

　　下面將一起走進家用智能電冰箱的未知設計領域，TI全力提供其解決方案，運籌帷幄為自己打造一臺智能電冰箱系統……

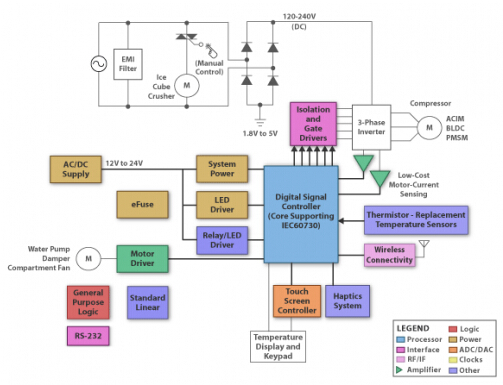

　　智能冰箱方框圖：

　　一、數字信號控制器

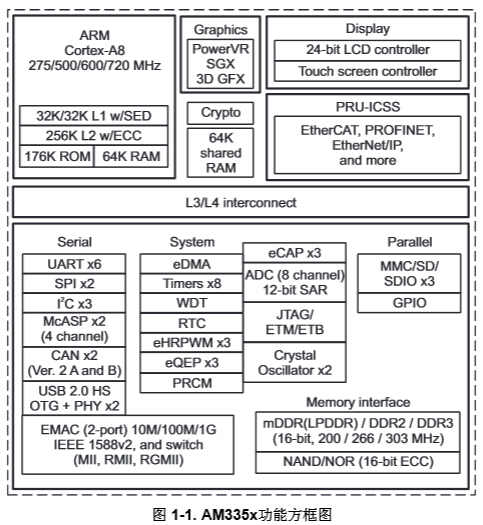

　　AM3352（中文資料）-Sitara ARM Cortex-A8 微處理器

　 　基于ARM Cortex-A8微處理器，在圖像、圖形處理、外設和諸如EtherCAT和PROFIBUS的工業接口選項方面進行了增強。此器件支持Linux、 Android操作系統，同時還包含基于ARM Cortex-A8 微處理器的微處理器單元和POWERVR SGX圖形加速器子系統，用于3D 圖形加速以支持顯示和游戲效果…非常適用于打印機、智能收費系統及冰箱等終端的應用。

　　優勢及特色：

　　1．實現了針對更大效率和靈活性的獨立運行和時鐘控制

　　2．支持移動雙倍速率同步動態隨機存儲器

　　3．最多2個具有集成物理層的USB 2.0高速OTG端口

　　詳細資料：AM3352：Sitara ARM Cortex-A8 微處理器

　　二、系統電源：線性穩壓器、DC/DC控制器、負載開關

　　1.LM317 -3端子 1.5A 可調節正電壓穩壓器

　　特點：輸出電流大于1.5 A、內部短路電流限制、熱過載保護、輸出安全區補償

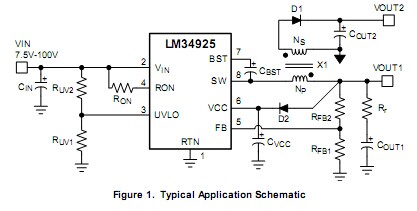

　　2.LM34925 - 用于隔離 DC-DC 轉換器的 LM34925 集成二次側偏置穩壓器

　　特點：7.5 V至100 V輸入范圍，無需環路補償要求，無肖特基要求

???

　　詳細資料：用于隔離 DC-DC 轉換器的 LM34925 集成二次側偏置穩壓器

　　3.TPS27081A（中文資料） -8V、3A P 溝道高端負載開關，具有電平位移和壓擺率控制

　　特點：低導通電阻，高電流 PFET，通過外部 R1，R2 和 C1 實現的可調打開和關閉轉換率控制

　　三、LED驅動器

　　LM3410 -具有內部補償的 525kHz/1.6MHz、恒流升壓和 SEPIC LED 驅動器

　 　該恒流LED驅動器是一款單芯片，高頻率，PWM DC/ DC轉換器，可以驅動2.8A的典型峰值電流與內部170mΩ的NMOS開關。開關頻率在內部設置為525 kHz或1.60 MHz時，允許使用極小的表面貼裝電感器和片式電容器。具有80 nA的超低待機電流。該器件采用電流模式控制和內部補償，提供高性能的寬范圍的工作條件。其他功能還包括調光，逐周期電流限制和熱關斷…適用于HVAC、 冰箱、洗衣機等終端的應用。

　　優勢和特點：

　　1. 2.7V至5.5V的輸入電壓范圍

　　2. 2.8A典型開關電流具有高開關頻率

　　3. 內部軟啟動、電流模式，PWM操作、熱關斷

　　詳細資料：LM3410 ：具有內部補償的 525kHz/1.6MHz、恒流升壓和 SEPIC LED 驅動器

　　四、中繼器/ LED驅動器

　　TPL7407L - 40V、7 通道、高功率灌電流驅動器

　 　一款高壓、高電流 NMOS 晶體管陣列。這個器件包含7個特有高壓輸出的NMOS晶體管，這些晶體管具有針對開關電感負載的共陰極鉗位二極管。一個單個NMOS通道的最大漏極電流額 定值為600mA。增加的全新穩壓和驅動電路在整個通用輸入輸出（GPIO）范圍內（1.8V-5.0V）提供最大驅動強度，可將這些晶體管并聯以實現更 高的電流能力…特別適用于太陽能反相器、洗衣機、電機控制以及冰箱等終端的應用。

　　優勢及特色：

　　1．每通道600mA 額定漏極電流和小于10nA的極低輸出泄露

　　2. 用來消除嘈雜環境中寄生運行的輸入電阻電容 （RC） 緩沖器

　　3. 用于感應反沖保護的內部自振蕩二極管、輸入下拉電阻器可實現三態輸入驅動器

　　五、AC/DC電源

　　LM5023（中文資料） - AC-DC 準諧振電流模式 PWM 控制器

　 　一款準諧振脈寬調制（PWM）控制器，此控制器包含有實現一個高效離線電源所需的全部功能。使用變壓器輔助繞組來實現消磁檢測，從而確保了臨界傳導模式 運行。同時特有一個用于過流保護的斷續模式，它具有的自動重啟功能可減少過載期間功率元件上的應力。 針對節能應用（ENERGY STAR?，CEPCP 等）的跳周模式可在輕負載時減少功耗…非常適用于冰箱、高低端洗衣機等終端的應用…

　　優勢及特色：

　　1．逐周期過流保護可保持通用交流線路上的準確度

　　2. 針對持續過載保護的斷續模式和低待機功耗的跳周模式

　　3. 臨界傳導模式、峰值電流模式控制模式

　　六、電機驅動器

　　DRV8301（中文資料）–具有雙路電流感應放大器和降壓轉換器的三相無刷電機前置驅動器

　 　一款針對三相電機驅動應用的柵極驅動器集成電路。它提供三個半橋驅動器，每個驅動器能夠驅動兩個N類型金屬氧化物半導體場效應晶體管 （MOSFET），一個用于高側，一個用于低側。它支持峰值高達2.3A灌電流和1.7A拉電流能力，單一電源輸入，且支持寬電壓范圍（6V到60V）。 同時使用具有涓流充電電路的自舉柵極驅動器，以支持100%占空比。 此柵極驅動器具有高側FET和低側FET短路保護，以防止電流擊穿…適用終端：冰箱、洗衣機、電機控制…

　　優勢及特色：

　　1. 集成雙路具有可調增益和偏移的電流檢測運放

　　2. 兼容 3 路或 6路 脈寬調制 （PWM） 輸入方式的獨立半橋控制

　　3. 可編程死區時間以保護外部場效應晶體管 （FET） 不被擊穿

　　七、觸摸屏控制器

　　TSC2004 -具有 SPI 串行接口的毫微瓦功耗觸摸屏控制器

　 　該器件是一個非常低功耗觸摸屏控制器，設計是基于先進的低電壓處理器及功耗敏感的手持式應用工作。它的電源電壓低至1.2V時，可以由單節電池供電。它 包含一個完整的，超低功耗，12位模擬-數字（A/D）的電阻式觸摸屏轉換器，包括驅動程序和控制邏輯來測量觸摸壓力…適用終端：IP電話、筆記本、冰 箱…

　　優勢及特色：

　　1. 4線觸摸屏接口

　　2. 單一1.2V至3.6V電源

　　3. 高速的I2C兼容接口，預處理降低總線活動

　　詳細資料：TSC2004 ：具有 SPI 串行接口的毫微瓦功耗觸摸屏控制器

　　八、觸覺系統

　　DRV2665 -具有集成升壓轉換器和數字前端的壓電式觸覺驅動器

　　一款壓電觸覺驅動器，集成105 V升壓開關，集成功率二極管，集成全差動放大器，以及集成數字前端。這種多用途的設備能夠驅動兩個高電壓和低電壓壓電式觸覺驅動器中。輸入信號可以驅動的觸覺數據包通過I2C接口或通過模擬輸入…適用終端：微波爐、打印機、冰箱…

　　優勢及特色：

　　1．2毫秒的快速啟動時間（典型值）

　　2．非常寬的電源電壓范圍3 V至5.5 V

　　3．集成的105 V升壓轉換器

　　九、無線連接

　　HF：

　　TRF7970A（中文資料）-完全集成的多協議 13.56MHz RFID/NFC 收發器 IC

　　RF：

　　CC430F6147（中文資料）-具有射頻內核

　　ZigBee：

　　CC2530-用于 2.4 GHz IEEE 802.15.4 / RF4CE / ZigBee 的第二代片上系統解決方案
?

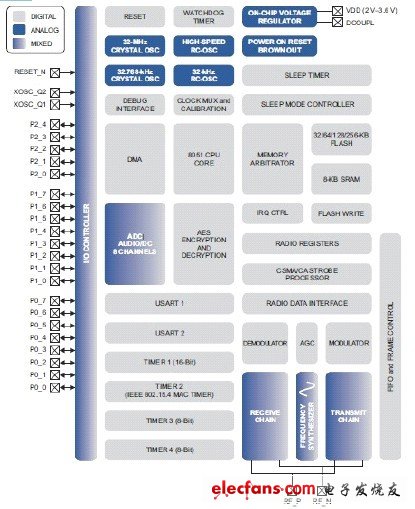

CC2530 結構方框圖

　　詳細資料：CC2530用于 2.4 GHz IEEE 802.15.4 / RF4CE / ZigBee 的第二代片上系統解決方案

　　WI-FI：

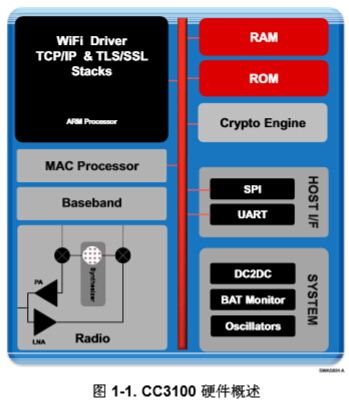

　　CC3100（中文資料）-CC3100 SimpleLink? Wi-Fi? 和片上因特網解決方案，用于 MCU 應用

　　詳細資料：CC3100 SimpleLink? Wi-Fi? 和片上因特網解決方案

　　文章詳情：德州儀器（TI）智能冰箱專業解決方案

Atmel高效智能家用電器解決方案

　　1.概述

　　消費者對家用電器的期望比以往任何時候更高。他們需要可靠、易于使用、功能豐富的高端產品。要滿足這些需求，大型家用電器開發人員需要的技術必須支持以下功能：

　　1）高級電機控制功能，可安全安靜地運行

　　2）高效能環保技術，可通過智能計量網絡連接實現電量測量與控制

　　3）通過觸摸屏技術實現高級人機接口 （HMI） 支持，獲得豐富輕松的用戶體驗

　　4）靈活、兼容的連接性，可將設備與外部環境集成

　　5）基于標準的認證，支持可靠、高質量的解決方案

　　2.高級、高效能解決方案

　　Atmel? 為各種家用電器提供了眾多理想的解決方案：

　　制冷 — 電源效率對制冷設備至關重要。為滿足當今的綠色能源要求，冰箱和冷柜必須支持全球能效標準以及先進的智能計量系統通信。Atmel? 可定定義的智能微控制器提供了靈活的連接選擇和高能效的架構，非常適合制冷應用。電源效率對制冷設備至關重要。為滿足當今的綠色能源要求，冰箱和冷柜必須 支持全球能效標準以及先進的智能計量系統通信。Atmel? 可定定義的智能微控制器提供了靈活的連接選擇和高能效的架構，非常適合制冷應用。

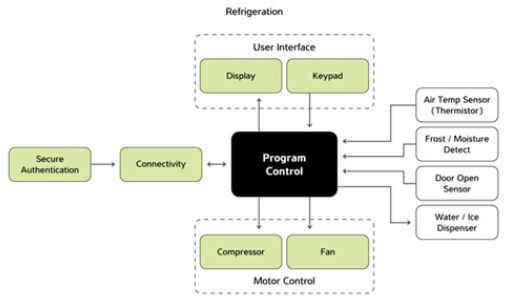

智能家電制冷解決方案框圖

　　烹飪 — 烹飪電器（例如：爐灶、微波爐和烤箱）通常需要溫度傳感器、質量傳感器、可編程定時器和復雜的電機控制來支持風扇和其他設備的運轉。一些烹飪電器具有遙控 功能，功能齊全、反應敏捷的觸控界面是保證簡便易用性的關鍵。Atmel? 行業領先的觸摸解決方案及可自定義的微控制器是烹飪電器的理想之選。

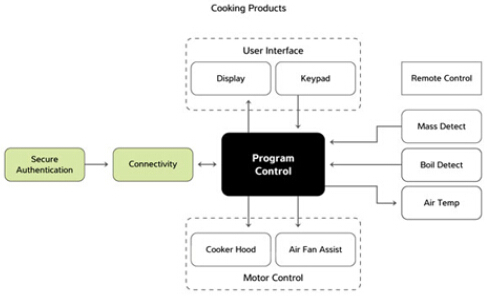

智能家電烹飪解決方案框圖

　　清洗 — 洗衣機需要支持電機控制、水位和溫度傳感以及可承受惡劣環境的用戶界面部件。對于要連接到家庭網絡的家用電器，基于標準的安全連接也是必需的。 Atmel? 提供了豐富的微控制器和觸摸屏解決方案，足以支持目前的先進清洗設備。

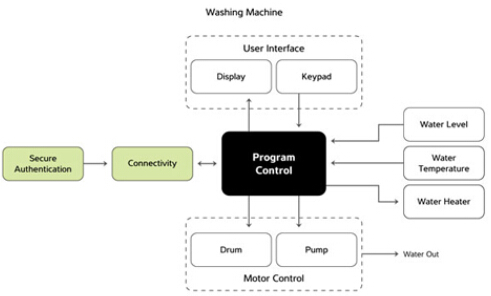

智能家電清洗解決方案框圖

　　電機控制 — 微控制器在電機控制應用中越發普遍，正在逐漸取代專用標準產品 （ASSP） 和專用集成電路。由于微控制器配備了嵌入式外設，因此與其他解決方案相比，靈活性更強且成本更低。

　　安全關鍵型觸摸界面 — Atmel? QTouch? 安全平臺將安全關鍵型家電產品的開發周期縮短到最長 12 個月，為家電支持電容性觸摸的用戶界面增加了強制安全性。

　　3.適用于家用電器的 Atmel QTouch 技術

　 　Atmel? QTouch 安全平臺將安全關鍵型家電產品的開發周期縮短到最長 12 個月，為家電支持電容性觸摸的用戶界面增加了強制安全性。Atmel QTouch 安全平臺已預先通過 VDE/UL 60730 和 60335 B 類認證，使家用設備設計人員能夠集中精力在基于 Atmel | SMART ARM Cortex M0+ 的 MCU 上開發支持電容性觸摸按鈕、滑塊和滾輪的更具創新性、易于使用的界面，而不是將精力花費在安全認證功能上。借助已通過了 IEC61000- 4-6 10V 傳導抗擾度測試的動態硬件和固件噪聲過濾功能，只需再進行非常少的設計工作，QTouch 安全平臺即可確保出色的抗噪性能。此外，它還提供了 FMEA 支持和出色的耐濕性。該平臺目前支持所有 Atmel│SMART SAM D20 ARM? Cortex?-M0+ MCU。

　　關鍵特性

　　1）通過了 IEC 61000-4-6 10V 傳導抗擾度測試的 QTouch 安全庫

　　2）通過了 IEC/UL 60730 和 60335 B 類認證的 QTouch 安全庫

　　3）高級降噪和抗濕措施 – 可針對任意環境條件進行調整

　　4）FMEA 支持

　　5）響應時間快

　　電源效率對制冷設備至關重要。為滿足當今的綠色能源要求，冰箱和冷柜必須支持全球能效標準以及先進的智能計量系統通信。Atmel? 可定定義的智能微控制器提供了靈活的連接選擇和高能效的架構，非常適合制冷應用。

　　特性和優勢

　　各種專用于電機控制的 8 位和 32 位微控制器，支持無刷直流電機、交流電機和開關磁阻電機。

　　Atmel 解決方案滿足能源之星和歐洲規范等能效要求，可提供最高的效率。

　　Atmel 提供了 IEC 60730 Class B 庫，在認證過程中為客戶提供支持，大大加快了面市時間。

　　Atmel 32 位 AVR 微控制器采用了多層數據總線和 DMA控制器，因此非常適合需要高帶寬的 HMI 應用。

　　憑借采用了 Atmel QTouch? 庫的強大觸摸傳感器技術，設計人員可添加電容式觸摸按鈕、滑輪和滑條，而無需投入額外成本。

　　Atmel megaAVR? 和 Atmel tinyAVR? 微控制器支持 5 伏的本機電壓。

　　電機控制和單芯片 HMI 觸摸等高度集成的解決方案有助于減少 BOM。

　　ZigBee PRO 兼容性可實現符合標準的連接和智能計量。

　　節點驗證功能支持智能計量基礎設施連接。

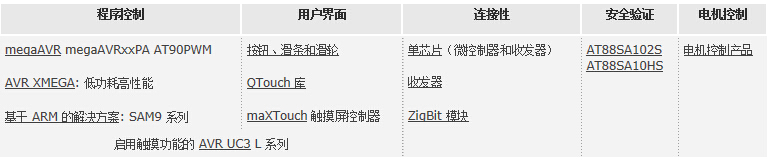

　　4.解決方案主要器件

NFC實現家庭互聯的解決方案

　　控制互聯家庭

　　如今家庭的互聯性日益增強。日常家電從燈具、吊扇到洗衣機現在都開始連上網絡。物聯網（IoT）正重新定義我們的居家環境，創造全新的能源管理方式，讓生活更加舒適，更豐富有趣。

　　在向互聯生活過渡中，NFC發揮著重要作用，為整個家庭帶來了全新層次的便捷性和互動。只需輕觸一下，即可將家電和聯網設備添加到家庭網絡，而且只要安裝正確的應用程序，就能用智能手機和平板電腦控制或設置一切事物。

　　NFC還可以讓家電實現更多功能。只需將冷凍餐的包裝輕碰微波爐，微波爐就會完成后續工作。配備NFC的家電還可以自行注冊、設置質保日期，并在需要維修時提醒用戶。

　　在沒有顯示屏的家電上，可以用NFC將手機或平板電腦變為互動式顯示屏。設置洗衣機將變得非常容易，只需打開智能手機和平板電腦上的應用程序即可輕松設置。維修技師可以使用NFC訪問維修手冊或訂購替換零件。

　　NFC可以實現

　　感應式體驗

　　快速注冊產品

　　快速與藍牙和WiFi配對

　　擴展用戶接口

　　個性化設置

　　輕松獲得在線維護

　　深入了解：采用NFC技術的機頂盒

　　對于采用NFC技術的機頂盒，可支持感應式功能，其應用的領域包括驗證、密碼管理，以及藍牙和WiFi連接。利用采用NFC技術的非接觸式智能卡或智能手機，便可無比簡單地添加家長控制和進行支付。

　　該圖為一項示例。

　　

　　此基于Linux的機項盒配備PN7120 NFC控制器IC和TDA8037接觸式讀卡器，因此便可為付費電視、視頻點播和按次付費收視完成支付。PN7120利用固件完成了預先配置，支持Linux OS，并且按照NFC論壇的要求使用NFC接口。

　　恩智浦是付費電視智能卡讀卡器的全球領導者。系統配備TDA8037接觸式讀卡器，支持訪問加密節目，獲取地區或付費電視頻道的授權。

　　游戲

　 　NFC 可以為玩具注入活力，讓游戲更加有趣。用NFC連接游戲機，可讓角色游戲玩具獲得新生命。更新點數、增加能量或額外武器，還可以玩新增功能。玩具可以保持 無源模式，這樣耗電較少，電池使用壽命也更長。此外，玩具可以輕松連接至任何網絡，不論是在朋友家、網絡咖啡屋、社區游戲中心，還是游樂園，走到哪兒玩到 哪兒。

　　NFC可以讓各類游戲更好玩，經典棋盤游戲也不例外。當棋盤識別出您的棋子已移動或放置在特定卡片上時，將會做出反應。支持NFC功能的智能手機或棋盤游戲可識別集換式卡片，引發預先設定的動作，或是輕觸一下，讓不同的玩具實現互動。

　　NFC的優勢

　　與玩具和游戲互動，創造更完整的游戲體驗

　　讓實體世界和虛擬世界間的界限變得模糊

　　帶來生產創新性游戲和玩具的新機遇

　　推薦的恩智浦產品

　　對于需要小尺寸的系統： PR601，帶內置MCU

　　對于具有專用MCU的系統： PN512、CLRC663、MFRC630

　　對于具有NFC連接的外設： NTAG I2C

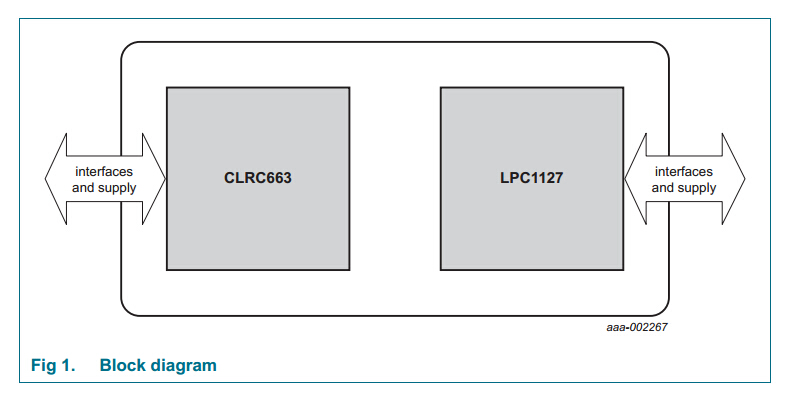

　　1）PR601提供了前所未有的集成度，將多個分立IC的功能結合在單個封裝中，實現了針對訪問和工業應用的緊湊型高性價比非接觸式讀卡器系統的開發。該模塊包括微控制器功能且支持基于13.56 MHz的多種非接觸式讀卡器協議。

　　相關資料下載：PR601 高性能NFC集成式讀卡器解決方案

　　2）MFRC630是一款高度集成的收發器IC，可實現13.56 MHz時的非接觸式通信。

　　相關資料下載：MFRC630 高性能MIFARE讀卡器解決方案

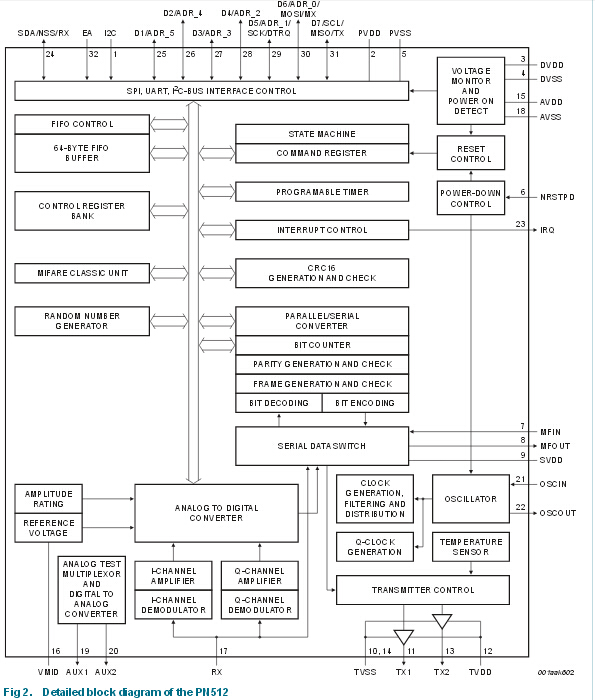

　　3）PN512是一款高度集成的收發器IC，用于13.56 MHz的非接觸式通信。該收發器IC利用出色的調制和解調概念，完全集成各類13.56 MHz非接觸式通信方法和協議。

　　相關應用

　　智能手機

　　家電

　　NFC可以提高家電的智能等級，因此，它們可以為用戶實現更多功能。 例如，在廚房內，只需將冷凍餐的包裝輕觸微波爐，微波爐就可以使用最優設置完成剩余工作，以確保達到最佳效果。 同樣地，葡萄酒儲藏柜可以為收藏的特定葡萄酒自動下載最佳溫度設置。

　　具備NFC功能的家電還可以通過向制造商發送一條消息來注冊產品和設置其質保日期。 家電可以配置為通過短信或電子郵件聯系用戶，以提醒他們安排定期保養、延長保修期或接收個性化推薦和折扣。

　 　在無法容納大型顯示屏的家電中，通過連接的NFC標簽，可以將外部設備用作接口，從而以經濟高效的方式添加交互式顯示屏。 例如，與洗衣機通信簡單到只需在支持NFC的智能手機或平板電腦上打開一個應用程序，然后用設備輕觸洗衣機的控制面板。 在一個便利且易于導航的位置即可提供所有擴展設置，例如額外的漂洗周期或給衣服消毒或去除過敏原的周期。

　　維修技師也可以使用NFC訪問 家電的維修手冊或現場訂購替換零件。 只需輕觸手機或平板電腦即可即時訪問所有必要數據：型號、序列號、用途、狀態等。 房主還可以更好地控制維護流程，使用NFC即可排除故障、重置機器、下載固件或要求維修人員上門服務，維修人員將會攜帶相關備件上門。 NFC還可以為消費者提供對幫助臺的一觸式訪問，從而獲得即時的個性化服務。

　　推薦的恩智浦產品

　　對于需要小尺寸的系統： PR601，帶內置MCU

　　對于具有專用MCU的系統： PN512、CLRC663

　　對于具有NFC連接的外設： NTAG I2C

　　相關應用

　　洗碗機、冰箱、洗衣機、智能手機

　　文章詳情：NFC實現家庭互聯的解決方案
