一、掃頻儀是什么

　　掃頻儀（頻率特性測試儀，簡稱掃頻儀）是一種可在示波管屏幕上直接顯示被測電路頻率特性的專用儀器，亦即是一種把掃頻信號發生器、頻標信號發生器、示波器結合起來的儀器。可以直觀地看到被測電路的頻率特性曲線，便于在電路工作的情況下調整電路元件，使其工作頻率符合規定的技術要求，可以用來測試、調整該頻段內的有源、無源四端網絡頻率特性。例如：電視接收機、寬頻帶放大器、雷達接收機的中頻放大器、高頻放大器以及鑒頻器、濾波器等電子設備。在高校電子、通信、通訊等實驗室中應用廣泛。

　　目前掃頻儀使用較普遍的除近幾年問世的新產品外，仍有為數不少的BT3型（1～300 MHz）、BT4型（200～2 MHz）、BT7型（1～300 MHz）、XS-14型等產品，盡管型號各異，但總的看來其基本工作原理還是大致相同的。以BT3機型為例（下圖為此掃頻儀原理方框圖）：電氣部分可分為三個主要部分，即掃頻信號發生器、頻標信號發生器及顯示部分。這三個部分均獨立裝于一個盒內，可單獨拆開檢修。掃頻信號發生器由兩組掃頻振蕩器組成：第一組為Ⅰ波段專用；第二組為Ⅱ、Ⅲ波段共用；頻標發生器產生間隔lMHz或10MHz的頻標信號，供定量測讀頻率之用；顯示部分包括掃描信號發生器、垂直放大器和示波管等

　　二、掃頻儀的工作原理

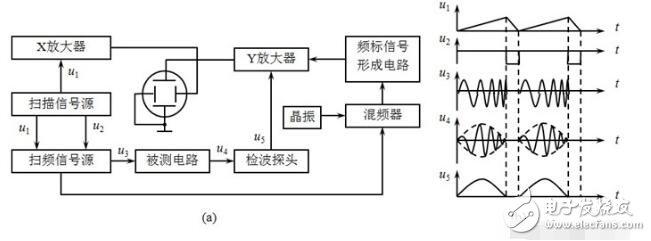

　　掃頻儀實質上是掃頻信號源與示波器X-Y方式的結合。其組成框圖及工作波形如圖1所示。

　　圖1 掃頻儀組成框圖及工作波形

　　掃頻信號源，即頻率受控振蕩器，在掃描信號u1控制下產生掃頻信號u3。

　　掃描信號源產生的掃描信號u1、掃頻起停控制信號u2分別是掃頻信號源的頻率控制信號及停振控制信號，u1還是示波器的水平掃描信號。

　　當掃頻信號u3為鋸齒波電壓時，由于正程掃描速度慢，回程掃描速度快，使得掃描正程、掃描回程得到的波形不重合而無法觀測，當掃頻信號u3為正弦波電壓號，u3在掃描回程時停振，使顯示出的波形為被測波形和用作水平軸的水平回掃線的組合。

　　檢波探頭用于解調出經過被測電路的掃頻信號的振幅（包絡）變化情況，得到被測電路的幅頻特性曲線。

　　頻標形成電路用于產生進行頻率標度的頻標信號，以便讀出各點對應的頻率值。

　　2、產生掃頻信號的方法

　　產生掃頻信號的方法很多，比較常用的是變容二極管掃頻。圖2為變容二極管掃頻振蕩器原理圖，其中VT1組成電容三點式振蕩器，變容二極管VD1、VD2與L1、L2及VT1的結電容組成振蕩回路，C1為隔直電容，L3為高頻扼流圈。

　　調制信號經L3同時加至變容管VD1、VD2的兩端，當調制電壓隨時間作周期性變化時，VD1、VD2結電容的容量也隨之變化，從而使振蕩器產生掃頻信號。

　　圖2 變容二極管掃頻振蕩器原理圖

　　3、變容二極管

　　變容二極管：又稱“可變電抗二極管”。是一種利用PN結電容（勢壘電容）與其反向偏置電壓Vr的依賴關系及原理制成的二極管。所用材料多為硅或砷化鎵單晶，并采用外延工藝技術。反偏電壓愈大，則結電容愈小。主要參量是：零偏結電容、零偏壓優值、反向擊穿電壓、中心反向偏壓、標稱電容、電容變化范圍（以皮法為單位）以及截止頻率等，對于不同用途，應選用不同C和Vr特性的變容二極管，如有專用于諧振電路調諧的電調變容二極管、適用于參放的參放變容二極管以及用于固體功率源中倍頻、移相的功率階躍變容二極管等。

　　用于自動頻率控制和調諧用的小功率二極管稱變容二極管。通過施加反向電壓，使其PN結的靜電容量發生變化。因此，被使用于自動頻率控制、掃描振蕩、調頻和調諧等用途。通常，雖然是采用硅的擴散型二極管，但是也可采用合金擴散型、外延結合型、雙重擴散型等特殊制作的二極管，因為這些二極管對于電壓而言，其靜電容量的變化率特別大。結電容隨反向偏置電壓Vr變化，取代可變電容，用作調諧回路、振蕩電路、鎖相環路，常用于電視機高頻頭的頻道轉換和調諧電路，多以硅材料制作。

　　4、頻標產生電路

　　掃頻儀采用在幅頻特性曲線上疊加頻標的方法進行頻率標度，包括菱形頻標和針形頻標兩種，一般由差頻電路產生。

　　5、菱形頻標

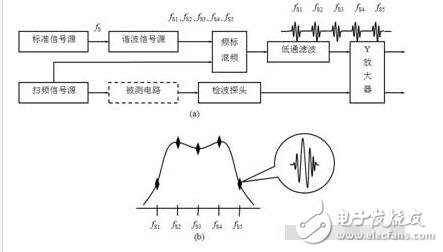

　　圖3（a）為菱形頻標產生原理圖，它對掃頻信號與標準信號的基波、諧波進行混頻而得到“零差頻”的菱形頻標，如圖3（b）所示。設標準信號頻率為fs，則諧波信號源輸出信號頻率為基波fs及各次諧波fs1、fs2、fs3、fs4、fs5、…。掃頻信號與諧波信號源輸出信號經混頻器混頻后，再經低通濾波輸出差頻信號，由此得到一系列零差點。

　　例如在f=fs1處差頻為零，而f在fs1點附近差頻越來越大，由于低通濾波器的選通性，在靠近零差點的幅度最大，兩邊信號幅度迅速衰減，于是在f=fs1處形成“菱形頻標”。同理，在f=fs2、f=fs3……處也形成菱形頻標。菱形頻標與幅頻特性曲線疊加便出現圖3（b）所示的圖形，配合標準信號源可讀出頻標的頻率值。

　　圖3 菱形頻標產生原理

　　菱形頻標是由低通濾波器對差頻信號的選擇性而形成的，其選擇性不可能無限高，故菱形頻標總要占有一定的寬度，只有在特性曲線上占有的寬度相對較窄時，才能形成相對很細的可分辨的頻標，否則頻標相互靠近、連接、甚至局部疊加，難以確定頻率值。故菱形頻標適于高頻測量。

　　BT-3C型頻率特性測試儀采用差頻法產生菱形頻標，為了提高頻標的準確度，采用頻率分別為1MHz和10MHz的晶體振蕩器產生菱形頻標。

　　6、針形頻標

　　在低頻掃頻儀中常用針形頻標，其產生方法與菱形頻標相似。利用菱形差頻信號觸發單穩觸發器，使之輸出一個窄脈沖，窄脈沖經整形后再與幅頻特性曲線在Y放大器中疊加，最后出現在幅頻特性曲線上。窄脈沖的寬度可由單穩觸發器調節得很窄，所以產生的頻標形似細針，稱之為針形頻標，適用于低頻測量。例如，BT-4型低頻頻率特性測試儀即采用針形頻標。

　　三、掃頻儀的功能及作用

　　掃頻儀一般由掃描鋸齒波發生器、掃頻信號發生器、寬帶放大器、頻標信號發生器、X軸放大、Y軸放大、顯示設備、面板鍵盤以及多路輸出電源等部分組成。其基本工作過程是通過電源變壓器將50Hz市電降壓后送入掃描鋸齒波發生器，就形成了鋸齒波，這個鋸齒波一方面控制掃頻信號發生器，對掃頻信號進行調頻，另一方面該鋸齒波送到X軸偏轉放大器放大后，去控制示波器X軸偏轉板，使電子束產生水平掃描。由于這個鋸齒波同時控制電子束水平掃描和掃頻振蕩器，因此電子束在示波管熒光屏上的每一水平位置對應于某一瞬時頻率。

　　從左向右頻率逐漸增高，并且是線性變化的。掃頻信號發生器產生的掃頻信號送到寬帶放大器放大后，送入衰減器，然后輸出掃頻信號到被測電路。為了消除掃頻信號的寄生調幅，寬帶放大器增設了自動增益控制器（AGC）。寬帶放大器輸出的掃頻信號送到頻標混頻器，在頻標混頻器中與1MHz和10MHz或50MHz晶振信號或外頻標信號進行混頻。產生的頻標信號送入Y軸偏轉放大器放大后輸出給示波管的Y軸偏轉板。掃頻信號通過被測電路后，經過Y軸電位器、衰減器、放大器放大后送到示波管的Y軸偏轉板，得被測電路的幅頻特性曲線。
