電工在工作中常用的漏電開關測試儀一般為手持式，體積小，重量輕，便于攜帶，可測試各種類型的漏電保護器，是各種漏電保護器現場或室內檢測的最佳測試儀表。一般先進的測試儀，其測試結果，都可以直接以數字形式顯示在儀表上，是工業廠房不可缺少的儀器，也是電工常備的儀器之一，

　　漏電開關測試儀，是一種采用集成電路制成電路測試儀器，其主要用于測量漏電保護器動作電流、分斷時間、交流電壓等，

　　正確使用各種儀器才會為我們工作帶來幫助，那么漏電保護測試儀怎么用呢？我們先來看看漏電開關測試儀圖解，再給大家介紹一下漏電開關測試儀主要功能的詳細使用方法。

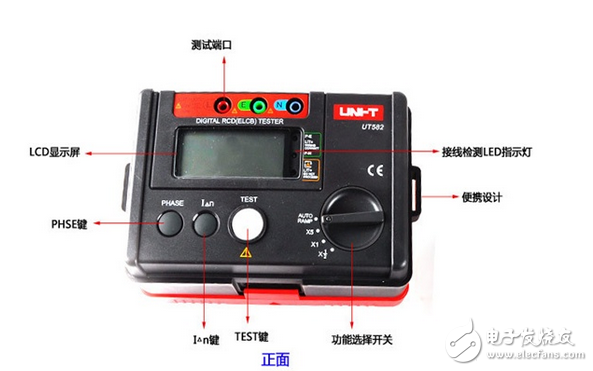

　　漏電開關測試儀圖解

　　漏電保護器俗稱漏電開關，是用于在電路或電器絕緣受損發生對地短路時防人身觸電和電氣火災的保護電器。漏電保護器測試儀主要用于測試漏電保護器的漏電動作電流、漏電不動作電流以及漏電動作時間。單相、三相漏電保護器均可測試。

　　我們以M9000型漏電保護器測試儀為例子來說明。M9000測試儀不需另接電源，只用一節9V疊層電池，就能連續工作200小時以上。儀器配有包裝兼工作背袋，可隨身攜帶進行測試。

　　　漏電開關測試儀的主要技術性能：

　　1.顯示：三位半液晶數字顯示；有自動暫存、鎖定、復零、溢出、電池更換指示及熔絲熔斷指示。

　　2.交流漏電流測量：范圍：0—500mA（配500mA熔斷體）。 準確度等級：1.0，分辨為：1mA。

　　3.可調交流漏電流測量：

　　范圍：B型5—100、100—200mA。

　　C型5—100、100—200200—300mA。

　　4.交流電壓測量： 范圍：0—450V。

　　準確度等級：1.5，分辨力：1V

　　5.分斷時間測量： 范圍：5—1000ms。

　　誤差：±10％，分辨力：1mS。

　　6.電源：

　　DC9V±1V，功耗：小于20mw。

　　7.使用條件：

　?、贉囟龋汗ぷ鞣秶?—40℃，極限條件，-10—50℃。

　?、跐穸龋汗ぷ鞣秶?0℃（20—75）％RH。

　　③頻率：工作范圍：50±2.5HZ。

　　④海拔：不超過2000m。

　?、菔褂脮r應避免外界強電、磁場影響，并避免陽光直射和腐蝕性氣體等有害環境。

　　8.尺寸：165×120×60mm

　　9.重量：約0.5KG。

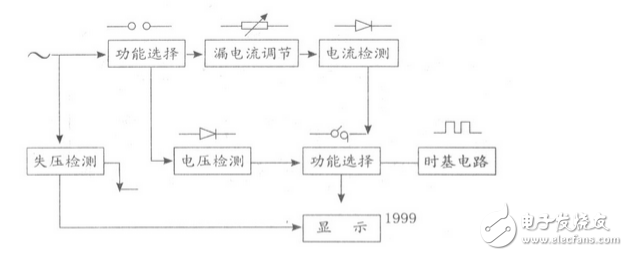

漏電開關測試儀的框圖

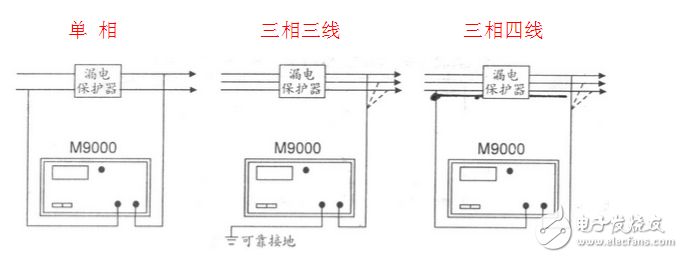

漏電開關測試儀接線圖
?

　　圖示為開關式保護器，組合式保護器不帶負載測試時，需將一根測試線穿過保護器的互感器；帶負載線時，測試線不穿過互感器。

　　帶負載測試時，可取另一接線法：一根測試線接于保護器后負載線中的一根相線；另一根測試式線直接與接地線（體）相接即可。

　　漏電保護測試儀怎么用

　　1、測試前的準備 測試儀接電源前，儀器的“電源開關”應在斷開位置，電源應接在漏電保護器電源側（AC220V），相、零線不能接錯，測試線穿過零序互感器后接在測試儀電源的同相相線上。測試儀的功能開關放在“予置”位置，檢查接線正確后，將測試儀面板上的“電流調節”電位器逆時針旋轉調到零位，壓下“電源開關”，此時，毫安表、毫秒表指示應為零，如不為零，按一下“復位”按鈕即可。

　　2、漏電保護器本身漏電動作電流或漏電不動作電流測量（負載側引線應拆開） 機上功能開關放在“予置”位，將漏電保護器投入后，此時按一下測試按鈕，順時針緩慢調節測試儀面板上的“電流調節”電位器，則測試儀的毫安表應有毫安數值顯示，電流逐步增大，直至漏電保護器動作，此時毫安表顯示的讀數，即為漏電動作電流。 漏電不動作電流測量，調節電流方法同上，當電流值達到規定值時，按一下“復位”按鈕，電流回零，再按一下“測試”按鈕，漏電保護器不動作，即為合格。

　　3、漏電動作時間測量（負載側引線應拆開） 設定測量動作時間的漏電電流值前，測試線應從漏電開關負載測試到同相主觸頭電源側，功能開關設在“予置”位置，按一下“測試”按鈕后，順時針旋轉“電流調節”電位器調節電流，達到規定值并保持后，斷開測試儀電源開關，并將測試線改接到漏電開關與檢測儀電源相線同相的主觸頭負載側（不能接錯），將功能開關撥向“測試”位，合上漏電保護器開關，壓下測試儀“電源開關”（如表指示不為零，按一下“復位”按鈕即可）此時按一下“測試”按鈕，漏電保護器應動作跳閘，毫秒表顯示值就是該漏電電流值下的動作時間。如按一下“復位”按鈕清零后，重新合上漏電開關可重復上述時間測量。

　　4、帶負載測量出的漏電動作電流值，已不是漏電保護器本機特性，因負載中一般有漏電電流。對于三相漏電保護器帶負載測量的漏電動作電流大小，反映了負載中的三相漏電不平衡程度。測量方法是同時將測試儀電源和測試線接至每相電源側，用前述三款2條方法測量即可。千萬注意，不能用三款3條接線方法，否則會燒壞測試儀。

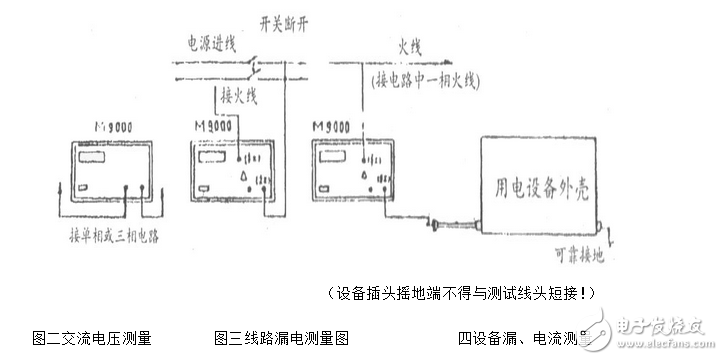

　　漏電保護測試儀測設備漏電流的方法

　　1、按下漏電開關測試儀“mA”（mA為電流符號）檔直鍵開關;然后打開漏電開關測試儀電源開關。

　　2、首先將用電設備外殼接地，然后將用電設備電源線接入漏電開關測試儀面板中標有“檢測”的紅色插座中，同時將漏電開關測試儀面板中標有紅色標號的插座與供電電路接通，此時設備顯示屏上就會顯示漏流電值。

　　3、檢測完必，拆掉線路，關閉電源開關。

　　漏電保護測試儀測交流電壓的方法

　　1、按下漏電開關測試儀“V”（V符號代表的就是電壓）檔直鍵開關，然后在打開漏電開關測試儀電源開關。

　　2、將漏電開關測試儀檢測端插座接至需要測量的電路中，此時顯示屏顯示德爾數字，就是該線路中的交流電壓值。

　　3、檢測完必之后，將檢測線及時脫離被測電路，然后關閉電源開關。

　　漏電保護測試儀測漏電保護器動作電流的方法

　　1、按下“mA”（mA是電流的代表符號）檔開關，調節該檔旋鈕，按逆時針方向旋轉到底，然后打開漏電開關測試儀電源開關。

　　2、將漏電開關測試儀上的端口與被測電路連接。

　　3、然后閉合電路，此時顯示屏上就可以顯示出電流值。

　　4、接著順時針方向緩慢的轉動（mA）調節旋鈕，直到指針再次滾動，此時顯示屏上顯示的即為動作電流值。

　　5、測試完畢，將被測電路與漏電開關測試儀斷開，關閉電源。

　　測量三相具有區分漏電、觸電電流保護器

　?、侔聪隆癿A”檔直鍵開關。

　　②將“mA”調節旋鈕逆時針方向旋到底，量程轉換開關仍置在100ina檔位上。

　?、酆仙下╇姳Ｗo器。

　　④順時針方向轉動（mA）調節旋鈕，使電流值顯示出漏電保護器上標的觸電電流動作值為止（約50mA）此時屬緩變漏電予置。

　　⑤其它保持不變，轉換直鍵開為“ms”檔。

　?、薜茸詣訌土愫蟀聪隆?a href="http://www.asorrir.com/analog/" target="_blank">模擬”（觸電）按鈕，此時顯示屏上顯示的為50mA突變（觸電）眺閘時間。

　　注：予置值根據漏電保護器標牌上的標值而定。

　　漏電保護測試儀怎么用----注意事項

　　1、“測試線L”和“測試線N”一定不能接錯，紅色表筆對應L接200V（火線），黑色表筆對應N接地樁，有時接地樁松動（接地不良）也會造成測試失敗，請注意辨別！

　　2、打開“開/關”按鈕時，如發現指示燈較暗、液晶屏無顯示，可能是電池不足引起的，可在本儀表反面用十字改錐卸下電池后蓋，更換相同型號的電池（6v電池）。

　　3、在使用、攜帶過程中，應輕拿輕放，不受強烈的顛簸，振動，摔撞，并應防止化學反應物的侵蝕。
