昨日，小編給大家講解示波器廠商泰克（Tek）PAM-4高性能信號捕獲示波器、PAM-4發射機測試軟件、抖動數據分析工具80SJARB，安捷倫Keysight 用于高速率數據鏈路 32Gbaud 設計測試完整的PAM-4解決方案，今天再給大家講講力科（LeCroy）與賽靈思（Xilinx）在新一代通信數據標準PAM-4 上作出哪些行之有效的解決方案。

力科（LeCroy）高速率PAM4全自動發射及測試

力科發布的首款PAM4 信號分析套件，能夠針對PAM4信號的所有三個眼圖，抖動以及噪聲進行測量，非常符合設計下一代電/光鏈路或提升通信信道速率需求。

新的PAM4信號分析工具是特別設計用于4電平信號及為PAM4信號的所有三個眼圖進行眼圖，抖動以及噪聲的測量。總體抖動和噪聲在給定抖動和噪聲行為內被分解為隨機和固有成分。除了驗證抖動，噪聲以及眼高/眼寬等參數是否合格以外，軟件還可以通過顯示一系列包括直方圖，追蹤，頻譜，以及浴盆曲線來讓使用者理解抖動的產生根源。

力科PAM4 信號分析工具包：

PAM4 眼圖及抖動分析

軟件特征：

? PAM4眼圖測量

? 眼高和眼寬 @誤碼率

? Tj， Rj， Dj 抖動分解

? Tn， Rn， Dn噪聲分解

? IsoBER深度眼圖輪廓預測

? 抖動和噪聲追蹤， 直方圖以及頻譜

? 電平測量

? LaneScape? 模式比較

? 使用EyeDoctorII 實現PAM4信號均衡分析

? 使用JitSim函數發生器功能實現對PAM4波形的模擬仿真

目前，最新版的PAM4分析軟件增加對LabMaster 10Zi示波器的PAM4信號支持，按需搭載SDAIII-CompleteLinQ串行分析及PAM4 最新軟件實現串行同步多路眼圖，抖動，垂直噪聲和串話分析，及相關PAM4 光鏈路抖動、噪聲測量。新版QPHY-56G-PAM4簡化和自動化基于OIF CEI-56G-PAM4標準和相關的基于PAM4的IEEE 802.3接口標準的測試，支持OIF和IEEE多種接口標準（主機和模塊輸出測試點）的發射機測試。

LabMaster 10Zi可以很好支持目前在發展的10-12Gb/s信號技術，如40/100 GBASE-R以太網和12G SAS，通過4個（甚至更多）通道提供80GS/s采樣率和36GHz帶寬實現測試。超高速技術，如CEI-25/28， CEI-56和相干光調制通信系統（DP-QPSK， 16-QAM， MIMO， Few-Mode Fiber）可以通過業界最高的65GHz帶寬和多個通道實現測試。

LabMaster 10Zi示波器提供世界最高的實時帶寬

（規格：100GHz帶寬和240GS/s采樣率）

力科串行數據分析軟件包SDAIII-CompleteLinQ

力科（Teledyne LeCroy）是第一個提供專用抖動分析和串行數據分析示波器的廠家，且目前的串行數據分析軟件包SDAIII-CompleteLinQ已是第三代串行數據分析工具。該工具是業內唯一能夠提供對4路串行信號同時進行眼圖，抖動和噪聲測量并方便的進行對比的分析工具。PAM4分析包正是基于這些經驗而開發的，專用于PAM4信號的測試分析。

SDAIII-CompleteLinQ —— 串行數據、噪聲和串?dāng)_分析選件

WaveMaster 8Zi-B 示波器

多通道信號系統的設計者們需要多通道的分析。釋放多通道SDA分析的能力，去執行多達四通道的眼圖和抖動測量。

特性：

· 使用多通道分析去同時測量、查看和比較四個通道的眼圖與結果。

· 增加了分析串?dāng)_來源的功能，此功能是Teledyne LeCroy 實時示波器中所獨有的。

· SDAIII“框架流對話框”可以直接訪問所有眼圖、抖動和噪聲分析功能與信號完整性工具包。

· 獲得最完整的串行數據分析工具，形成眼圖和將抖動分解為Tj，Rj，Dj及進一步分解。

串行SDAIII適配示波器類型：

WavePro/SDA/DDA 7 Zi/Zi-A 示波器、WaveMaster/SDA/DDA 8 Zi/Zi-A示波器、LabMaster 9 Zi-A和10 Zi 示波器 等

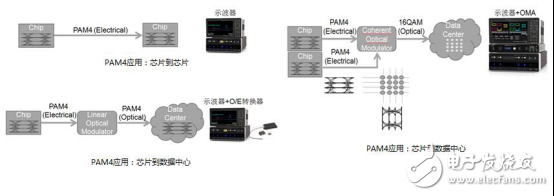

力科PAM4 應用演示：

除了串行數據分析，在保證數據在鏈路傳輸上的完整、一致性分析，力科推出8端口、12端口系列的信號完整性網絡分析儀SPARQ。SPARQ使得S參數測量變得更加快捷。同時SPARQ能夠?qū)Χ噫溌凡罘纸Y(jié)構的產品的串?dāng)_特征進行分析。另外，在10GBASE-T以太網物理層的物理媒介連接（PMA）的電氣性能驗證上，可使用QPHY-10GBASE-T自動化測試軟件保證鏈路完整的電氣一致性。
