艾德克斯于今年8月推出的IT6412雙通道雙極性直流電源，兩個通道均支持正負電流輸出，其中一個通道的電壓也支持正負輸出，可list編程，并支持電池充電、放電及電池模擬等功能。同時，IT6412雙通道雙極性直流電源具有艾德克斯產品一如既往的優異性能，作為艾德克斯超快響應的直流電源，其輸出電壓上升時間小于500uS，電壓快速爬升而無過沖，電流顯示解析度可達100nA。這款高端的雙通道雙極性直流電源，可應用于智能穿戴設備等便攜式鋰電池的測試、電池保護板的測試、LED燈珠/顯示屏的測試等，本文主要介紹IT6412雙通道雙極性直流電源在太陽能LED照明、DC-DC電源、LED等領域的測試解決方案。

　　太陽能LED照明應用

　　太陽能作為潔凈的新能源，各政府及新能源企業正重點支持與開發，以緩解能源危機、碳排放及環境污染。太陽能LED照明主要利用太陽能電池進行能量轉換。白天太陽光照射在太陽能板上，將光能轉變為電能通過電壓變換電路，將能量存儲于電池，在晚間需要照明時，再由蓄電池供電至LED（發光二極管），從而提供照明，由于太陽能LED照明安裝與維護簡單，又無需鋪設線路，不受電網覆蓋限制，安全環保等優點，目前已應用于交通指示燈，道路指引，應急救援，野外旅行，家庭照明。

　　目前市場小功率太陽能LED照明用太陽能板主要有12V，9V，5V規格，功率在20W以下。比如說，常見的公園草坪上的景觀照明燈，很多都是太陽能LED照明的應用，功率大部分為5W，再比如在道路上常見臨時用來指示交通或路段施工等的信號燈，使用的多是10W照明。而其內部的電壓轉換電路、電池充放電電路需要測試性能，使用IT6412進行測試，則測試能比一般的電源更事半功倍，這是因為IT6412有兩個通道，工程師可以使用CH1提供供電，而同時CH2模擬電池充電，來測試電路板的充電指標；而測試LED照明時，則可使用模擬電池特性進行放電，同時，較高的顯示解析度可以精確測試產品的待機功耗，效率等指標。

　　25W 太陽能供電系統

　　DC-DC 電源應用

　　DC-DC電源是將直流電壓變換成其他直流電壓，也成直流斬波器，依據電壓變換原理的差異性，分為開關電源、線性集成穩壓器、電荷泵三類。而開關電源應用最為廣泛，靈活的運用半導體開關器件，實現對電容或電感等儲能器件的充放電來達到電壓變換目的，開關電源根據輸入輸出電壓特性又分為BUCK、BOOST、BUCK-BOOST等。

　　DC-DC電源應用基本覆蓋所有直流小功率供電場合，在通訊、醫療、交通、工業等系統控制電路供電均有涉及，就日常生活，消費類產品來說，如手機，POS機，平板，路由機頂盒，便攜路由，便攜音箱，移動電源，車載供電，便攜式醫療健康，智能開關，智能檢測器等等。

　　以便攜類（含電池）產品來舉例，如手機，便攜路由器。其外部輸入供電范圍主要為12至5VDC，部分產品支持快充2.0。內部電池電壓基本為4.2V，容量基本在1500至12000mAH。便攜類產品需要考慮待機時間，工作時長等指標。工程師使用IT6412進行測試，可精確測試其待機功耗，而且單臺IT6412即可完成整機電池功能和效率等測試，不需額外的負載，電池容量計，萬用表等設備。同樣，利用IT6412的電池模擬功能，更能標準化的測定產品穩定性、一致性，因為使用電池測試，需要考慮電池個體參數，工作狀態，工作時間等差異因素，從而造成測試存在誤差。如測試產品某部分電路的性能和工作狀態，IT6412同樣勝任，比如手機組件攝像頭，閃光燈的工作或待機時的電流、功耗，電壓變化或短時過沖的影響等。

　　某手機各組件（狀態）功耗測試

　　LED測試應用

　　LED已經被廣泛應用于指示燈、信號燈、儀表顯示、手機背光源、車載光源等場合，白光LED技術也不斷地發展，以其飽滿光色、節能、光效高、電壓低、壽命長等優勢，已成為全球最熱門、最矚目的光源，特別是近年來LED的發光效率和亮度正在大幅度提高，LED必將成為應用最廣泛的照明光源。

　　由于LED本身材料的特殊性及應用方向差異，因而其測試規范各有不同，以白光LED舉例，其測試涉及電特性、光學特性、熱學特性、靜電特性及壽命測試等。而其中電特性測試，標準規定了LED正向電壓、反向電壓、反向電流、瞬態開關等測試。

　　積分球法測試LED光通量

　　在白光LED測試中，通常供電采用恒流方式，而其供電電源的性能直接影響LED的測試輸出數據，而IT6412輸出電流的高穩定性及低幅值電流紋波確保LED通過的電流穩定。此外，超快的輸出電壓上升時間和電壓電流無過沖，在提高測試工作效率的同時，也降低過沖帶來的風險，提高LED測試的通過率。

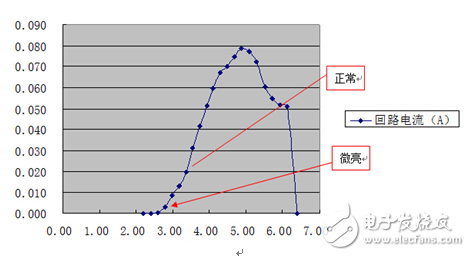

　　LED端電壓

　　IT6412雙通道雙極性直流電源的應用非常廣泛，除了前面提到的這些，還能為電池監測電路的校準、石英晶體振蕩器、功率放大器等電子設備提供專業、精準的測試解決方案。它的示波器波形顯示功能讓工程師可以直接在屏幕上觀測實時的電壓、電流波形而無需配置示波器，它的雙極性功能讓工程師可以同時測試電池的充放電從而節約時間，它的電池模擬功能可以真實仿真鋰電池特性來做電池保護板的測試，還有很多專業的功能在各種測試中為工程師們帶來全新的體驗。
