如今測試行業在發生著巨大的變化，對于通信行業的測試，各廠商或專注于某一領域，或全面覆蓋通信網絡。從市場角度來說，測試市場呈現出穩步增長的趨勢，而測試行業隨著通信行業的發展也呈現出波浪式發展態勢。從技術方面來講，由于通信技術的標準、協議在不斷變化，導致測試技術也在不斷發展演進，而且變化周期非常短，業內公認的是，通信測試10年就會變革一代。

　　那么，全球知名測試測量廠商都準備好了嗎？知名廠商都有哪些主流無線終端測試方案呢？電子發燒友網與你一起盤點。

　　1.是德科技（Keysight）

　　是德科技（Keysight Technologies）宣布自2014年8月1日起，正式從原先的安捷倫（Agilent）電子量測事業群獨立成為一家全新的公司并開始營運。到 2014年11月初之前，是德科技仍為安捷倫百分之百獨家擁有之子公司，是德科技，作為測試與測量行業傳承 75 年的領導者，現已完成從安捷倫的分拆，并將于 11 月 3 日在紐約證券交易所（NYSE）單獨掛牌上市。

　　新公司在無線、模組化及軟體解決方案領域均具有創新技術，能夠協助客戶全面提升其量測專業知識與技術，并能提供完整的電子量測儀器和系統，以及相關的軟體、軟體設計工具和服務。

　　1）Keysight LTE整體解決方案

　　我們可以看到是德科技在LTE FDD/TD-LTE各個領域以及客戶研發設備的整個生命周期都能給出完整的解決方案，適合不同客戶的需求。

　　圖一 Keysight LTE整體解決方案

　　2）Keysight TD-LTE測試解決方案

　 　干擾信號和有效信號還有另外一個特點，那就是干擾信號和有效信號會隨著車速、風速的快慢而改變。抗干擾的方法如圖4所示，首先由RC 組成的低通濾波器濾除高頻干擾信號，并對輸入信號的幅值進行限幅與整形，再由光電隔離器件實現數據采集器與變頻器之間的隔離，從而實現數字信號通道的抗干 擾要求。　　

　　3）TD-LTE 發射機端測試方案

　　3.1 Keysight TD-LTE發射端測試系統

　　

　　3.2 Keysight TD-LTE MIMO發射端測試系統

　　

　 　是德科技借助PXB N5106A多通道信道衰落仿真器，MXG N5182A矢量調制信號源以及MXA/EXA系列信號分析儀搭建的LTE MIMO測試系統可真實模擬和仿真3GPP協議最新標準的MIMO測試，如上圖所示，該系統通過PXB N5106A連接MXG 5182A產生TD-LTE標準的2*2MIMO信號，然后通過2臺MXA進行發射端分析，借助89601A軟件平臺可對3GPP Conformance規范的各項MIMO指標進行嚴格的標定及測

　　4） MXA（N9020A）矢量信號分析儀

　　MXA N9020A是Keysight最新一代的中檔矢量信號分析儀。它運用了最新的數字信號處理技術和開放的Windows XP系統，突破了以往分析儀的極限，支持最快的信號和頻譜分析，實現速度和性能的最優化，其應用具有以下特點：

　　

　　5） 89601A矢量信號分析儀

　 　89601A 矢量信號分析儀軟件是基于PC的軟件包，專門用于測量大多數數字調制信號的射頻和調制質量。它有大量的解調器、濾波器、顯示和分析工具，可以提供優異的通 用和特定標準信號測試和故障診斷工具，最適合在研發實驗室中評估和查錯調制信號，并能直接鏈接至各種Keysight頻譜分析儀、數字示波器和模塊化 VXI系統，支持廣泛的特定標準，包括 LTE、WiMAX、WLAN、3GPP、RFID 和 UWB等。其中BHE是針對TDD-LTE解調分析的選件，其主要特點：

　　

　 　89601A軟件支持是德科技各種硬件分析平臺，從數字基帶端的邏輯分析儀到模擬基帶端的示波器以及中頻射頻信號分析的頻譜分析儀包括是德科技VXI結 構的89600矢量信號分析儀，針對是德科技從中高端到低端各種類型頻譜分析儀以及矢量信號分析儀，

　　6）Keysight TD-LTE BBIC/RFIC測試系統方案

　　

　　針對目前LTE的終端BBIC和RFIC測試需求，是德科技除了可以通過邏輯分析儀加89601A矢量分析軟件實現數字基帶域的分析以外，還可通過N5343A和N5344A分別實現數字基帶域的DigRF v3和v4標準接口協議的激勵和分析。

　　

　　7） Keysight TD-LTE終端（UE）射頻及信令協議測試系統

　　

　　是德科技針對目前LTE市場需求，推出了LTE終端測試綜合測試儀E6620A以及相應的LTE無線測試應用軟件N6050A，以滿足LTE終端芯片以及整機的開發工作，提高客戶產品研發進程。

　　8）多端口無線通信測試儀E6607C EXT

　　隨著智能手機和平板電腦的產量越來越高，相應的測試方案也需要進行調整，以便適應當前包含多種功能無線裝置、制式和頻段的復雜無線設備。 Agilent E6607C EXT-C 可提高測試速率，維持總體測試設備的成本效益，同時又能減少生產線的空間和電能需求，因而是應對上述測試挑戰的理想選擇。

　　Agilent E6607C EXT-C 是一款整合式單機綜合測試儀，其配置包括矢量信號分析儀、矢量信號發生器、高速序列分析儀和 8個用于無線蜂窩制式的雙向輸入/輸出端口以及4個用于GNSS測試的輸出端口。

　 　針對最新無線調制解調器芯片組中實施的快速序列非信令測試模式，先進的 EXT-C 序列分析儀可以與調制解調器芯片組同步工作，消除信令開銷，實現單次采集多次測量。EXT-C 可對經過完全校準的多個被測器件執行測試，從而幫助制造商更快速地進行測試，并提高生產線的產量。

　　2.美國國家儀器公司（NI）

　　30多年來，美國國家儀器公司（NI）幫助測試、控制、設計領域的工程師與科學家解決了從設計、原型到發布過程中所遇到的種種挑戰。通過現成可用的軟件，如LabVIEW， 以及高性價比的模塊化硬件，NI幫助各領域的工程師不斷創新，在縮短產品問世時間的同時有效降低開發成本。如今，NI為遍布全球各地的30，000家不同的客戶提供多種應用選擇。

　　廣泛的應用： 目前，NI共提供500多款軟硬件產品，應用遍布電子、機械、通信、汽車制造、生物、醫藥、化工、科研、教育等各個行業領域。從日本的Honda汽車測試、澳洲的心臟起搏器設計/驗證， 到英國電信電話線路性能測試，全世界數以萬計的工程師和科學家們都在使用NI的產品達到他們共同的目的——更快、更好、更省錢。

　　1）基于NI PXI平臺的802.11ac 測試方案

?

　　無線區域網絡（WLAN）分析工具組的軟體人機介面可搭配PXI儀器使用，提供快速的產生或擷取功能。使用者可將分析軟件人機介面用于已調變或 頻譜量測作業；也可將兩個小封裝熱插拔收發器（SFP）搭配最多四個PXI儀器，打造4×4多重輸入多重輸出（MIMO）的設定配置。

　　

　　圖1 802.11ac頻帶配置圖

　 　802.11ac于5GHz頻帶運作，強制頻寬則為20、40、80MHz；160MHz支援功能目前仍屬于選擇性的。此外，測試人員也可選擇非鄰近的 80+80MHz發射（TX）與接收（RX）頻寬。根據IEEE目前的規定（圖1），802.11ac標準須在5GHz頻帶內與802.11a和 802.11n向下相容，確保不會彼此排斥。其他的強制規格還包含80MHz頻寬、256QAM調變、最多八個空間串流與多個使用者的MIMO功能。

　　基于NI PXI平臺的802.11ac 測試方案主要特性：

　　調制方式最高可達256 QAM；

　　可支持4X4 MIMO；

　　通道帶寬包括20， 40， 80， 以及80+80， 160 MHz；

　　可支持LDPC， STBC和AMPDU；

　　可支持NI LabVIEW， ANSI C， 以及Microsoft Visual Studio等多種開發環境。

　 　NI正在與一些前沿的合作伙伴，包括芯片供應商，OEM廠商和電子制造服務（EMS）提供商展開合作，測試最新的802.11ac設備。采用軟件定義的 PXI測試平臺可以滿足最新的移動通信規范和無線連接標準。無論是智能手機、平板電腦等消費電子產品，還是開發板（reference design board）、無線收發器等嵌入式產品，NI解決方案可測試各類移動通信設備和芯片。PXI所帶來的諸如模塊性、靈活性以及強大的信號處理能力等優勢，將 使其在不遠的將來越發成為測試和測量領域的主要技術平臺。

　　2）基于LabVIEW 和NI PXI射頻儀器

　　“總的來說，相較之前的解決方案， PXI系統速度提升了十倍，而成本是之前的三分之一。 PXI平臺的靈活性，能夠適應各種不同的數字和射頻標準。在智能手機與平板電 腦的半導體開發方 面，ST- Ericsson是 業界的領導廠商。我 們在全球都設有開發 與測試中心以及多個特性記述實驗室，可完整地測試與驗證智能手機和平板電腦的射頻元件/平臺。 這些平臺包含多種無線電，例如GPS、 藍牙、3G、4G等規格，這一系列的平臺測試作業包含了近800，000次測 量。

ST-Ericsson收發器

　　ST- Ericsson芯片本身極為復雜，因此就需要驗證實驗室能夠滿足多種射頻標準，且達到嚴格測試的效能需求。 就算只是連接這些芯片，也需要多種標準與自定制數字協議。 然而，射頻分析儀、發生器、數字波形發生器等傳統箱型儀器體積龐大又昂貴，且其靈活度無法滿足ST- Ericsson的需求。ST- Ericsson的測試工程師因此選用了來取代傳統箱型儀器。他們選擇了與不同的數字標準，例如串行外設接口（SPI）和內置集成電路（I C），進行通信。即PXI平臺 NI FlexRIO2便目前市面上的數字適配器模塊不能夠滿足需求，工程師也可快速開發自己的適配器模塊，無需擔心電腦后端以及FPGA通信功能。 針對射頻測試，ST- Ericsson選用了高性能的矢量信號分析儀，它具備軟件定義的特性，并可與工具包兼容，滿足所有無線標準。

　　3）NI WLAN測試系統

　　NI WLAN測量套件可借助業界領先的速度和精度，進行常見的IEEE 802.11 a/b/g/n測量。結合高性能的多核處理器，PXI Express無線局域網（WLAN）測量系統可完成絕大多數802.11測量，其執行速度是傳統箱式儀器的5至10倍。此外，WLAN測量套件兼容1通道、2通道、3通道和4通道PXI RF矢量信號發生器和分析儀。使用相位相干的多通道RF儀器，您能提高多輸入多輸出（MIMO）設計的測量精度。所有WLAN測試系統既靈活又具有軟件自定義功能，還能夠測試眾多無線設備（如：GPS、GSM/EDGE、WCDMA、WiMAX、FM、藍牙和ZigBee）。

?

　　NI無線連接測試系統特性：

　　業界領先的測量速度

　　針對802.11ac 80MHz具有高于-46 dB的剩余誤差矢量幅度 （EVM）

　　可將蜂窩、無線測試和導航集成到同一系統

　　完全可編程的NI LabVIEW與C類API

　　IEEE 802.11a/b/g/n和藍牙信號生成和分析

　　支持4x4 MIMO測量

　　3.泰克科技公司（Tektronix）

　　泰克科技公司是一家全球領先的測試、測量和監測解決方案提供商，為專注于電子設計、制造及先進技術開發的工程師提供支持。泰克科技公司成立于1946 年，60多年以來，工程師們不斷向泰克尋求測試，測量和監測解決方案以應對設計挑戰，提高生產效率，大幅縮短產品上市時間。如今的泰克已經崛起成為全球最大的測試， 測量和監測設備供應商之一，也是80%的工程師的首選品牌。

　　1）802.11 WLAN測試解決方案

　　對其混合域示波器、高性能示波器和頻譜分析儀產品系列進行升級，同時增加大量新的功能，為電子工程師在其產品設計中集成802.11 a/b/g/j/n/p/a連接支持提供強大且經濟適用的各種工具。這些新WLAN解決方案旨在滿足將Wi-Fi支持集成從家用電器到工業設備等各種應用的不斷增長的市場需求。這些新WLAN工具涵蓋眾多產品，它們共同提供了市場上價值最高、最方便的802.11 a/b/g/j/n/p/ac測試和調試解決方案。此外，泰克公司還推出了對其用于無線和RF（射頻）測試應用的儀器與軟件解決方案系列的許多重要增強，包括：

　　·推出了頻譜分析儀性能得到顯著改進的MDO4000B系列混合域示波器，使之能夠用于最熱門的無線應用領域，例如從醫療和汽車到家電和消費電子等許多領域。由此，泰克提供了全球首個和唯一一個能夠通過單一儀器采集時間相關的模擬、數字和RF信號的混合域示波器。

　　·推出了提供165 MHz實時捕獲帶寬，領先同類產品的100%截獲概率最短信號持續時間的RSA5000B系列頻譜分析儀。這一更高帶寬對測試許多應用（包括高性能802.11ac信號）是必不可少的。

　　·SignalVu-PC軟件包含與MDO4000B系列混合域示波器實時連接和支持802.11a/b/g/j/n/p/ac發射機測量的新選件。

　　·針對RSA5000B、RSA6000和SPECMON頻譜分析儀，增加了802.11a/b/g/n/ac發射機測量的新選件。

　　·使MSO/DPO70000系列和DPO7000系列示波器支持WLAN的SignalVu選項。

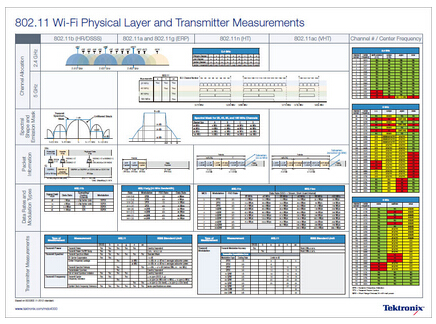

　　802.11 Wi-Fi測試

　　這些新發布使泰克擁有業內唯一的混合域WLAN測試解決方案。工程師大多使用示波器來調試其嵌入式設計中的模擬和數字電路，但可能對WLAN和RF測試設備經驗不多或全無經驗。有了MDO4000B，工程師就能利用單一工具來驗證和調試復雜的元件級與系統級問題，它無需太多學習、易于使用并且價格比使用多臺儀器的價格低很多。

　　泰克致力于降低成本的一個例子是MDO4000B與SignalVu-PC之間的實時連接。工程師能夠將 MDO4000B變為具有全套脈沖、頻譜和調制測量與顯示功能的矢量信號分析儀，而無需使用單獨的專用設備。實時更新特性提供不斷更新的測量結果，無需人為干預。另外該解決方案還提供行業領先的捕獲帶寬（最低1GHz），具有出色的信號質量，同時WLAN測量預設使初始儀器設置更迅速和更簡單。

　　4.萊特波特（LitePoint）

?

　　從一開始，LitePoint 追求的就是無線測試領域的突破性創新。 我們用世界第一個單臺式解決方案達到多臺裝置測試標準，推動無線測試領域變革。 爾后，LitePoint 率先推出高生產量多裝置的行動裝置測試解決方案。并于 2012 年，LitePoint 發布針對 802.11ac 此一高頻寬無線標準的第一個生產測試解決方案 近距離無線通訊 （NFC） 正徹底改變消費者購物行為、社交行為和醫療設備，而 UtePoint 開發出測試近距離無線通訊 （NFC） 技術的第一個生產系統。LitePoint 是世界一流無線模組和電子消費產品（包括智慧型手機、平板電腦和個人電腦）制造商的頂尖測試解決方案供應商。

　　1）WiFi 無線和藍牙測試的研發測試解決方案

　　LitePoint IQview?提供強大工具，能取得并測量WiFi及藍牙訊號，并以分析功能提供裝置運作說明，簡化了WiFi與Bluetooth?裝置的開發過程。 IQview與IQflex?製造解決方案完全相容?，使得以IQview開發的測試軟體也能在已生產線使用的IQflex平臺執行。

LitePoint IQview

　　可提供的支援如下：

　　802.11a/b/g/n SISO

　　藍牙 1.x， 2.x， 3.0

　　適合各種預算的機型：

　　推出單頻（2.4 GHz）與雙頻（2.4/5 GHz）機型，可滿足各種用途需求。

　　IQflex提供以下各種裝置的基本WLAN及藍牙測試 including：

　　筆記型電腦

　　WLAN / 藍牙模組

　　消費性無線裝置（機器對機器（M2M）、無線醫療照護）

　　PC周邊連接設備（印表機、相機等）

　　2）多DUT行動通訊裝置測試系統

LitePoint IQxstream

　　LitePoint IQxstream? 是市面上第一部能準確驗證以下2G/3G/4G行動裝置的多重DUT通訊解決方案：

　　智慧型手機

　　平板電腦

　　數據卡

　　支援目前與未來測試需求的彈性架構

　　非信令（Non-signaling）科技能提供最大測試速度，同時維持最高測試涵蓋範圍

　　序列式與平行測試可提供較傳統通訊測試法高出6倍以上的處理量

　　IQxstream可讓使用者自訂組態，是製造與開發環境的最理想選擇

　　3）作為業界標準的 802.11ac 無線連接能力測試系統

　　IQxel?連線能力測試系統可提供完整涵蓋範圍的WLAN （802.11a/b/g/n/ac）與藍牙 （1.0-4.1）設備之實體層測試。IQxel超越802.11ac設備嚴格的頻寬要求及錯誤向量幅度（EVM）要求，提供802.11ac的80與160 MHz版本。

IQxel

　　可滿足所有主要連線能力標準的單機系統

　　WiFi， 802.11ac， 802.11a/b/g/j/n/p

　　藍牙丶傳統 （1.x， 2.x， 3.0） 及低功耗 （4.0， 4.1）

　　支援所有802.11ac通道頻寬組合的80與160 MHz版本。

　　差動式類比基頻I與Q信號可用于收發設備用途。

　　彈性的MIMO測試解決方案

　　以使用多個同步化IQxel裝置的互不關聯獨立信號，達到真正的MIMO（多重輸入多重輸出）科技測試。

　　采用彈性架構，可隨MIMO訂購量增加，將MIMO需求從SISO需求（單一裝置）擴充至多部裝置。

　　應用：WLAN與藍牙晶片組驗證、WLAN路由器與無線基地臺、WLAN模組與網路介面卡（NIC）、WLAN／藍牙SiP（系統級封裝）裝置、平板電腦與智慧型手機

　　5.安立公司（Anritsu）

　　安立公司的產品涉及的領域包括：微波/射頻測試、無線通信測試、工業自動化、數字傳輸測試、IP測試、光通信測試、信息終端、電子元器件等。其中，測試測量領域的業務量占到每年公司業務總量的70%左右。在3G/LTE終端的一致性測試，信令測試，生產測試領域，安立公司處于業界領先水平。此外，在光通信測試及高速誤碼測試等方面，如光時域反射儀、光譜分析儀、傳輸測試儀、100GE測試、28G/56G誤碼測試等方面也處于非常領先的位置；在射頻/微波的手持式測試儀表方面，安立公司更是處于業界的領導位置。

　　無線終端測試

　　基于在無線終端、芯片與網絡的開發及測試的全球領導地位，安立公司的無線通信測試方案覆蓋了2G，2.5G，3G及4G通信以及當前和下一代3GPP， 3GPP2，和IEEE標準包括1xEV， GSM/GPRS， W-CDMA， HSDPA， 802.11和802.16。安立的組合包括儀器既可以測試下一代規范，也適用于傳統的技術。從芯片到已安裝的產品，我們的無線測試設備覆蓋了無線基礎設施和用戶設備的整個生命周期。

　　1）通用無線測試套件 MT8870A

　　MT8870A通用無線測試套件專為通用蜂窩和短程無線技術的大批量生產測試而設計。一臺MT8870A儀器主機最多可包含4個可通過外接PC獨立控制的MU887000A TRX測試模塊。每一個模塊都集成矢量信號發生器（VSA）和矢量信號分析儀（VSA），可執行發射器和接收器RF測試。內置MU887000A測試模塊的MT8870A可通過外接PC控制。

　　

　　支持多種無線標準

　　MU887000A TRX測試模塊支持針對蜂窩（LTE、W-CDMA、GSM等）以及短程無線（WLAN和藍牙）技術的RF （PHY）發射器和接收器測試。

　　支持的標準：LTE-FDD、LTE-TDD、W-CDMA/HSPA、TD-SCDMA、GSM/EDGE、 CDMA2000、1xEVDO、WLAN 802.11ac、WLAN 802.11abgn、藍牙、FM、GPS、 DVB-H、ISDB-T、ISDB-Tmm

　　

　　MX887013A LTE FDD Uplink TX Measurement MX887031A 802.11ac TX Measurement

　　2）Bluetooth 測試儀 MT8852B

　　Bluetooth 測試儀 MT8852B 能夠提供基本速率 （BR）、EDR 和低能耗 （LE） 測試功能。

　　Bluetooth 測試儀 MT8852B 在 Anritsu 市場最暢銷的 Bluetooth 測試儀器中新增了 Bluetooth 2.1 增強型數據速率測量和 Bluetooth 低能耗測試功能。 經 Bluetooth SIG 鑒定的 MT8852B 射頻測量測試儀符合藍牙核心規范 v1.2、2.0/2.1+EDR、3.0+HS 和 4.0/4.1/4.2*。

Bluetooth 測試儀 MT8852B

　　Bluetooth 測試儀 MT8852B 支持 8 種 Bluetooth 基礎速率和 6 種 Bluetooth EDR 發射器和接收器測試方案。 支持的 EDR 測試方案包括：相對傳輸功載頻穩定性/調制精準度、差分相位、靈敏度和 BER 接地性能。

　　新增的 Bluetooth 低能耗選件在標準產品的基礎上增設了 5 種低能耗測試方案。 這些新測試方案可以作為測試腳本的一部分單獨運行，這樣就簡化了測試計劃的創建并最大程度地縮短了測試所需時間。

　　對于音頻測試，MT8852B 支持所有三種編碼接口（（μ 律、A 律和 CVSD），最多可支持三條 SCO 信道 該儀器將多種測試設備全部綜合于一臺 Bluetooth 無線技術測試儀之中，能夠提供最為全面的測試。 后面板上的插頭插孔提供了所有三個音頻信道的模擬輸入和輸出。

　　MT8852B 十分適于由 Bluetooth 無線技術支持的手機、游戲產品、耳機、電腦和音頻視頻產品的設計驗證和生產測試。*2015年2月16日后可用。

　　3）ME7834 移動設備測試平臺

　　移動設備測試平臺 ME7834 是一個支持多系統移動終端協議一致性測試和運營商驗收測試的集成平臺。ME7834 除了支持 W-CDMA 和 LTE 系統的單機測試外，還可以配置自定義集成環境，用于 LTE、GSM、W-CDMA、CDMA2000 和TD-SCDMA 移動系統之間的 Inter-RAT 測試。

ME7834 移動設備測試平臺

　　4）LTE RF 一致性測試系統 ME7873L

　　LTE RF 一致性測試系統 ME7873L 是世界上最先通過 GCF 驗證的 RF 測試平臺 （測試用例于 2010年 4月在 CAG #22 通過驗證），它支持 GCF 批準的大多數測試用例。該系統使用信令分析儀 MD8430A 作為 LTE 基站模擬器，并配置 Anritsu 研發的測試儀器、接口硬件和軟件。ME7873L 支持 TRx、性能和 RRM 測試用例，終端在呼叫測試模式或無呼叫測試模式均可。目前支持的 LTE 頻段包括 FDD 1 至 5、7 至 14、17 至 21 、24 至 29 以及 TDD 33 至 41。

LTE RF 一致性測試系統 ME7873L

　　6.羅德與施瓦茨公司（R&S）

　　羅德與施瓦茨公司（R&S）始于慕尼黑的一個兩人開發實驗室。 公司的兩位創始人Lothar Rohde博士與Hermann Schwarz博士在德國耶拿學習物理學期間相識。

　　R&S公司的產品在移動通信、無線電行業、廣播、軍事和ATC通信以及其它許多應用領域都發揮了重要的作用。所提供的解決方案涵蓋：通信、電磁兼容、通用和射頻微波測量儀器和測試系統、無線電通訊系統R&S Founder數字集群通信系統、通信安全、電視和音頻廣播的傳輸、監測與測量設備、無線電監測和定位系統。

　　為了使用戶得到更可靠的技術支持和質量保障服務，并完善中國地區的售后服務網絡，R&S公司于1985年在北京建立了第一個技術服務站，目前已形成了以北京羅德與施瓦茨產品技術服務中心與上海、深圳羅德與施瓦茨產品技術服務站為基礎的服務網絡，并獲得ISO 9001：2000質量認證體系的權威認證。

　　本文從LTE的基站設備和終端設備測試需求出發，簡要介紹了羅德與施瓦茨 （下文簡稱R&S）公司提供的各種測試方案。本文中，針對基站設備的測試介紹包括發射機射頻測試、接收機射頻測試、射頻性能測試、多天線測試等方 案；針對終端設備的測試包括發射和接收射頻測試、協議及IOT測試、射頻認證測試、RRM測試、數據應用測試、終端耗電等測試方案。最后，簡要介紹了 R&S公司提供的LTE-Advanced測試方案。

　　近幾年來，LTE已經成為通信業界的最為主要的話題。而測試儀表 和測試系統做為LTE產業鏈中重要的環節，位于產業鏈的上游，對于產品研發和產業化起著非常關鍵的作用。目前，對LTE測試儀表的需求已經涵蓋了整個產業 鏈的各個階段。R&S公司作為歐洲最大的測試測量儀表供應商，具有強大的研發和生產實力。為了推動LTE產業的發展，R&S公司為客戶提 供從研發到生產的一系列測試解決方案及提供高精度測試與測量儀器及系統，可以滿足客戶最高端的需求。針對作為LTE的演進技術的LTE- Advanced，R&S公司同樣為其基站和終端測試提供了眾多方案。

　　 LTE芯片及終端測試解決方案

　 　從整個LTE產業鏈來看，終端的發展與系統設備的發展是相輔相成的。為了滿足LTE芯片及終端的測試需求，更好的促進產業發展，R&S公司新一 代的綜測儀平臺CMW提供了全套的射頻、協議、數據測試的解決方案，此外R&S公司提供的TS8980測試系統能夠為終端提供全面的射頻認證測試 和RRM等方面的測試，下面針對終端的各種測試項目作簡要介紹。

　　1）LTE芯片及終端研發和生產射頻測試方案

　 　在研發階段的射頻測試CMW500支持信令和非信令兩種測試方法，涵蓋了LTE所有的3GPP測試項目，并能測試LTE到2G和3G的切換。針對生產測 試，CMW500獨創性的提出了Multi-evaluation的概念，即可以通過一次采樣，同時對于所有的LTE的發射機項目（如 Power，SEM，EVM，IBE，ACLR，Spectrum Flatness）進行測試，大大的提高測試速度。CMW500除了支持2G、3G和LTE以外，還可以支持WiFi、WiMAX，Bluetooth等 非蜂窩技術，從而可以用一臺儀器測試具備多種無線技術的終端。

　　基于CMW500，R&S開發了CMWRun軟件，為了適應 CMW500對于多種標準的廣泛支持，CMWRun自動化測試軟件采取了開放式的軟件平臺，這意味著R&S的工程師，甚至客戶的工程師可以基于 CMWRun的平臺開發自己的研發、生產測試計劃。

　　2）LTE 終端協議認證及IOT測試方案

　 　對于LTE協議測試，R&S提供早期的協議棧測試解決方案CMW-VT和協議研發及認證測試儀CMW500。CMW-VT是基于PC機上的軟件 方案，可以讓開發者在早期就進行協議驗證的工作。而CMW500不僅可以用于一致性測試，性能測試和互操作測試，而且能應用于產品生命周期的后續階段，從 而可以給芯片和無線設備制造商在LTE 協議一致性研發的各個階段中帶來多重好處。使用CMW500可以并行進行軟件和硬件的協同開發、測試和優化，從而加快產品的上市時間。通過在CMW500 上配置LLAPI和MLAPI選件，R&S公司提供了協議棧測試所需的底層和高層兩種不同編程接口，這樣開發者在早期就可以對協議棧進行靈活測 試，而且這樣的測試是和后期的一致性測試完全兼容的，可以節省后期測試的時間和成本。

　　3） LTE 終端射頻認證/預認證測試方案

　 　任何通信終端上市之前，都需要進行嚴格的終端射頻認證測試。為了支持LTE終端的射頻研發和認證測試，R&S推出了TS8980 LTE射頻測試系統。TS8980有三種不同配置，其中TS8980S是面向研發類客戶的預認證平臺，它可以根據客戶的需求靈活配置，進行發射機或者接收 機和性能測試；TS8980IB是主要進行帶內測試的認證測試平臺；TS8980FTA是全認證測試平臺，可以對終端進行GCF或者PTCRB要求的全認 證測試。對于手機終端廠商來說，除了要通過上述認證測試以外，還可能需要通過運營商測試。如美國的運營商Verizon和AT&T、日本NTT Docomo等。R&S公司和這些運營商合作開發了符合他們特殊入網認證要求的一些測試用例，手機終端廠商只需從R&S購買相關設備和測 試用例就可以在實驗室搭建同樣的測試環境，從而確保能一次通過在運營商的入網測試。

　　4） LTE 終端 RRM測試方案

　 　RRM（無線資源管理）測試是終端認證測試中很重要的一部分。R&S公司推出的LTE RRM測試系統可以集成到TS8980射頻一致性測試系統中，與其共用部分硬件，使用相同的控制軟件R&S CONTEST來進行測試用例的執行和分析。RRM測試系統主要包含以下硬件：CMW500系統模擬器可以模擬LTE、WCDMA、CDMA和GSM小 區，并進行信號分析；AMU200是基帶衰落模擬器，可以和CMW500基帶連接進行下行信號的衰落模擬；功率探頭可以對整個系統的進行校準。

　　5） LTE終端數據應用測試方案

　 　CMW500在完成射頻、協議全方位測試的基礎上，配備數據應用硬件單元B450A及相關測試軟件后，更可以進行各種數據應用測試。這些測試不僅支持 IPv4而且也支持IPv6協議標準。而且由于提供了圖形化接口，通過簡單的操作就可以得到直觀的顯示結果。從而讓用戶在實驗室就可以方便地驗證終端的數 據性能。

　　CMW-PQA（Performance Quality Analyze）系統是基于CMW500協議測試儀硬件平臺和CONTEST主控軟件，為運營商開發的一套可以模擬各種復雜的無線環境，對終端進行各種數 據應用測試的平臺。系統組成如下：CMW500為系統模擬器；AMU200為基帶衰落模擬器；R&S CONTEST測試軟件運行在系統控制器上，可以提供測試用例的全自動化運行，測試報告強有力的分析功能和全方面的報告匯總功能。提供了易于使用的測試計 劃，腳本級研發測試應用和全面測試工具，這加速了LTE 研發測試進度。

　　6） LTE終端耗電測試方案

　 　隨著智能終端的興起，用戶使用移動終端進行更多的操作，如MMS、瀏覽網頁、播放多媒體、使用藍牙、WiFi和GPS等等，這些都會消耗電池電能，因此 如何準確評估現代終端的電池性能成為了一個難題。對此，R&S基于其無線綜測儀CMW500、電源NGMO和專用軟件，根據GSMA、CCF等相 關規范，并針對運營商的特定需求開放專門的測試用例，從而提供了一個全面的移動終端電池性能測試解決方案。

　　7） LTE-A 芯片及終端研發和生產射頻測試方案

　 　由于LTE-A的載波聚合等新特性的出現，這也對終端設備的射頻指標提出了新的要求，所以各個芯片廠商和終端廠商也紛紛開始進行LTE-A的測 試，R&S綜合平臺CMW由于其具有獨特的雙通道結構，且內部配有不同路徑之間的切換開關，可以利用一臺儀表完成終端的“載波聚合2x2 MIMO”測試。圖3展示了CMW信令模式下載波聚合BLER測試。

　　

　　圖1. CMW信令模式下載波聚合2x2 MIMO BLER測試

　　7. 小結

　　為了推動LTE/LTE-A產業的發 展，R&S公司推出了從基站到終端，從研發到生產各個階段的測試解決方案（如圖4所示），可以很好的滿足LTE/LTE-A產業各個階段和各個領 域的測試需求，繼而成為國際和國內各大運營商、設備商、高科技產業用戶和科研機構及檢測機構最值得信賴的長期合作伙伴，幫助客戶完成專業的測試任務。

　　

　　圖2. R&S公司的LTE/LTE-A測試解決方案

　　7.美國艾法斯（Aeroflex）

　　美國艾法斯（Aeroflex）是一家全球領先的高度專業化測試測量設備及微電子解決方案供應商。我們的客戶涵蓋了航空航天，國防軍工，無線通信，寬帶通信和先進生產制造等領域。Aeroflex成立于1937年，全球共有2600名員工，通過幾十年的協同設計，制造，研發以及客戶服務經驗，Aeroflex已經積累了大量知識產權。依靠我們獨特的專業技術，我們的客戶可以驗證他們的高質量、高性能產品，并快速投放市場。

　　無線通信和參數測試：Aeroflex提供靈活選擇的無線通信測試儀，滿足移動通信和基站測試的需求。

　　基礎設施測試：為3G基礎設施開發人員和3G網絡運營商提供測試解決方案，幫助他們調試網絡新功能、進行互操作分析、回歸測試、網絡“應力”測試、驗收測試、服務質量分析和網絡性能優化。

　　軍用通信：在政務通信領域，我們為美國陸軍提供戰場使用的第一種多功能、復合無線電綜合測試儀 （AN/GRM-114）。

　　無線電測試儀 – PMR測試：Aeroflex提供靈活選擇的PMR測試儀，滿足移動通信和中斷器測試需求。

　　電信：提供手持和桌面測試系統滿足誤碼性能和網絡設備測量需求，數據速率達140 Mbit/s。

　　無線研發與認證測試：我們幫助您采用相應的產品完成2.5G和3G技術測試。

　　1）Aeroflex 7100 LTE 綜合測試儀LTE終端高級研發測試工具

　　Aeroflex 7100 LTE 綜合測試儀為 UE 芯片組和終端提供設計、開發和測試工具，滿足3GPP Rel-8 標準的要求。

　　用于測試無線設備RF、基帶和協議層，支持多種無線接入技術的LTE網絡仿真器。

　　LTE FDD與TDD信令網絡模擬

　　開發與Call-Box工作模式

　　適用于廣泛的RF測試

　　頻率范圍達6 GHz，涵蓋所有LTE頻段和帶寬

　　協議記錄與分析

　　支持多小區與Inter-RAT切換

　　多種無線接入技術 （RAT） 測試： LTE、eHRPD、1xRTT、GERAN、HSPA和TD-SCDMA

　　功能測試

　　端到端IP分組數據測試

　　集成衰落/AWGN選件

　　MIMO 4x4 – 即將發布

　　采用遠端API自動測試

　　嵌入基于Windows? XP的控制器PC

　　先進的12“觸摸屏GUI

Aeroflex 7100 LTE 綜合測試儀

?

　　7100 LTE 綜合測試儀的用戶包括RF開發人員、協議棧開發團隊、集成測試團隊和預認證實驗室，以及基于LTE標準進行子系統開發和集成設計的部門。7100還支持生產線末端測試，可在大規模生產線上進行抽樣測試。7100具有易用、綜合測試功能、快速和擁有成本低等優點，可使這些團隊從中受益。

　　7100模擬E-UTRAN和EPC （增強型分組核心），為LTE終端提供真實的測試環境。測試程序控制仿真網絡的特性，可創建大量重復使用的測試情景。測試儀可集成衰落模擬器和加性高斯白噪聲 （AWGN） 源選件，在實驗中建立實際環境下的信號條件。

　　2）Lector 7軟件縮短LTE移動終端測試時間

　　艾法斯控股公司（Aeroflex Holding Corp.，紐交所代碼：ARX）旗下的全資子公司艾法斯有限公司（Aeroflex Limited）對其Lector軟件的最新升級，給在服務中心進行的移動設備RF測試的速度帶來了巨大的改善。

　 　Lector 7軟件在一系列移動設備中實現了LTE測試速度超乎尋常的翻倍。使用帶有Lector 7的艾法斯 7100 LTE數字無線綜合測試系統，對多頻段移動設備進行測試，測試時間可以平均縮短53%。與之前版本Lector 6.83所需的6?分鐘相比，采用Lector 7 僅需3分5秒就能完成全套的LTE測試。而對于覆蓋多個2G/3G/4G頻段的完整測試腳本，測試時間則從十分鐘縮短至或少于六分鐘，節約了40%以上測 試時間。

　　在2G/3G/4G的最終測試中，采用一臺7100完成LTE測試，以及一臺Aeroflex 4400移動電話測試儀完成2G/3G的測試，其中4400也可用2201維修測試儀代替。

　　“測試速度的快慢對于量產性的服務中心而言是一個至關重要的因素”，艾法斯產品經理Roger Perry說。“通過使用Lector7可以大幅縮短總測試時間，從而增強服務中心在使用Aeroflex移動設備測試解決方案時實現的成本節約的優勢。”

　　*使用了一款廣受歡迎的安卓系統智能手機的歐洲版本來作為被測設備

　　更多關于Lector軟件的信息

　 　Aeroflex的Lector軟件是一款完善且高性價比的測試工具，可使服務中心及維修站方便地進行的2G/3G/4G移動設備的射頻最終測試。 Lector 7將Aeroflex的終端測試儀、屏蔽盒和天線耦合器，與一個不斷增長的移動數據庫無縫銜接在一起，以支持快速而簡捷的測試。

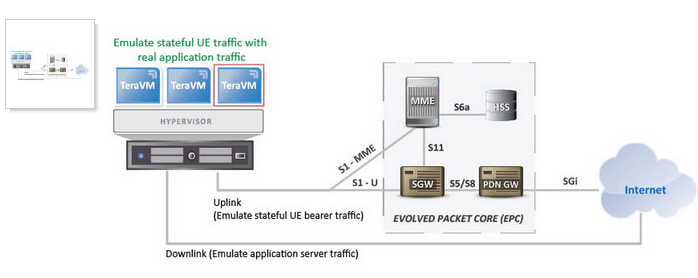

　　2）TM500 Test Mobile移動測試系統

　　為滿足新型蜂窩通信設備不斷發展的需求，基站一般要在手機推出很早之前就位。但沒有手機如何測試基站呢？ Aeroflex為此推出了TM500移動測試系統。需要HSPA+手機UE測試儀嗎？ 可選擇TM500。需要性能達到300Mbit/s的LTE UE測試儀嗎？ 可選擇TM500。需要支持LTE開發測試、供容量測試解決方案重用的多UE測試儀嗎？ 同樣可以選擇TM500！

移動測試系統應用

　　各大基礎設施供應商和毫微微蜂窩基站制造商在其整個開發過程中均采用TM500。為什么？ 因為它已成為3GPP認證、驗證和優化的行業標準。從HSDPA到HSUPA、HSPA+直至 LTE，TM500具有所有移動終端性能高級測試功能。而且，TM500產品路線圖已步入行業發展最新進程，幫助Aeroflex客戶及時推出新產品。

　　測試一個基站要比測試單部手機困難得多。需要優化調度算法，而且需要測試基站承受的負載。TM500 Multi-UE 測試儀可在設計初期測試復雜的調度程序和負載容量，有助于為網絡運營商提供可靠、靈活和高性能解決方案。

　　Aeroflex Test Mobiles 移動測試系統減少手機EU控制，具有靈活的配置能力，可為基礎設施工程師提供所需詳細測試數據，加快工程問題的診斷。最新推出基于LTE等新技術的尖端移動測試系統可為3GPP最新功能提供測試支持。
　

　　8.思博倫(SPIRENT)　?

　　思博倫是國際性高科技公司?提供高性能的通信測試解決方案和網絡保證解決方案。業務范圍話音通信、數據網絡、接入網絡、光纖通信、移動通信和衛星通信等方面的測試分析工具及方案。中國研發與技術支撐中心位于北京航空航天大學旁的世寧大廈，投資500萬美金。整個中心有員工100余人，負責產品開發及亞洲范圍內的技術支持。

　　1）8100定位技術：全面的端到端式定位技術測試

　　思博倫的8100定位技術是思博 倫ULTS解決方案自然演進的成果。它為測試具備A-GPS/GLONASS能力的GSM、UMTS和 LTE設備提供了最先進、最全面的環境。除CDMA設備外，Spirent C2K-ATS平臺的

　　LBS測試能力還可提供完整和全面的測試覆蓋。在主要的標準制訂機構中，思博倫也在開發定位技術的測試要求和規格方面扮演著舉足輕重 的角色。

　　關鍵測試領域

　　-協議驗證

　　-RF性能

　　-一致性/認證

　　-運營商驗收

　　-芯片組開發

　　定位測試可針對具備Wi-Fi、Cell ID和ECID的獨立或混合式A-GPS和A-GLONASS定位技術執行多種測試。這種靈活且可配置的全自動化解決方案可提供控制層和用戶層實施，其中也包括SUPL支持。

　　適用于室內和室外LBS的GNSS和Wi-Fi環境仿真

　　8100定位技術解決方案包括基于思博倫業界領先衛星導航解決方案的A-GPS、A-GLONASS和Wi-Fi測試。該系統有助于確保定位服務在所有地點的成功應用，其中也包括極富挑戰性的室內位置，而這將是提供極具吸引力的用戶體驗時必備的關鍵能力。

　 　8100位置技術包括GSS6560、GSS6700 或GSS8000這幾種思博倫領先的衛星導航解決方案所具備的A-GPS和A-GLONASS能力。除GNSS外，思博倫GSS5700Wi-Fi仿真器 和測試儀還有助于確保定位服務在各種地點成功應用，其中包括更具挑戰性的室內位置，而這將是提供極具吸引力的用戶體驗時必備的關鍵能力。

　　2）8100 LTE：思博倫的8100系統是當前LTE移動設備和芯片組測試的最佳解決方案

　　思博倫8100系統是當今UMTS/LTE移動設備和芯片組測試領域的最佳解決方案。它支持廣泛的應用、定位和無線電接入測試領域，而且其基于選項的靈活設計還使您能夠在需要的時候添加所需的新能力。

　　思博倫的8100系統涵蓋了移動設備生命周期的多個階段 ，而非只著眼于最低的認證要求。8100解決方案提供多種可選的可擴展、成本效益選項，從最基本的臺頂到全集成平臺幾乎無所不包。

　　交鑰匙式的8100可為設計驗證和運營商驗收測試提供完整的、現成可運行的自動化，并且包含思博倫的世界級真實網絡和無線電條件仿真。對于那些需求更高靈活性的研發工程師，思博倫開發庫則可提供一種開放式的環境，實現快速定制的測試開發過程。

　　無論是什么樣的配置或使用案例，8100強大的報告能力和根源分析工具都能確保對測試結果進行迅速、簡便的解讀，并且確定設備性能的完整特性。

　　8100具備同時仿真多種技術（LTE、CDMA/EV-DO、UMTS）和多個蜂窩網絡的獨特能力，其中也包括增強分組核心（EPC）仿真能力。這樣便可實現盡可能廣泛的LTE多模式設備性能測試，其中也包括RF/MIMO、數據吞吐量、RAT間測試等。

　　思博倫C2K-ATS或8100-UMTS系統的現有用戶將發現可利用該系統很便捷地升級并添加LTE測試。

　　3）VR5：在MIMO/波束塑型測試中實現前所未有的易用性

　 　VR5 HD空間信道仿真器不高天線數MIMO/ 波束塑型設備和基站測試帶來了前所未有的易用性。利用這種臺頂單元，8x4 MIMO、TD-LTE、高級LTE，以及雙向或交接測試都變成了一些很容易應付的挑戰。VR5提供無與倫比的集成度和高性能，以及新的硬件在帶寬、輸出 功率和動態范圍，從而改變了整個游戲的格局。

　　在單臺6U單元中實現數十種鏈路

　　該系統專為解決現代和未來MIMO技術日益提高的復雜性而設計，將數十個仿真無線電鏈路集合到單臺6U單元中。目前，即使最復雜的雙向MIMO或交接測試也可以在幾秒內完成設置，而且不需要機架、分離器、循環器或板載放大器。

　　簡化復雜MIMO場景的管理

　 　集成的觸摸屏可提供控制和反饋功能。這種界面基于一種全新的設計哲學，是專門為簡化復雜MIMO場景的管理而開發的。利用按部就班式的圖形 化引導和反饋，可以優化配置并防止出現錯誤。目前，即使最缺乏經驗的用戶也可以迅速建立和運行LTE、高級LTE等技術在移動和基站測試中所需的復雜RF 環境。

　　復制真實的條件

　　VR5還具備業界中最為有效的真實條件復制方法。MIMO空中（MIMO-OTA）技術、思博倫的虛擬試駕轉換工具、衰退實驗室（集成衰退數據回放）和業界領先的動態環境仿真（DEE）都可以隨時提供定制的移動性場景。

　　4）思博倫的CS8

　　思博倫的CS8可以提供世界上最先進和最完整的仿真演進包核心（EPC）。思博倫的EPC是一種可自由運行的狀態機。這意味著您在打開包裝后幾分鐘內便可讓它運行起來，無需浪費數周的時間去編制網絡仿真腳本。利用CS8，您只需輕點鼠標便可實時改變某項參數（例如調制方案等），而該場景的運行將不受任何干擾。如果您需要執行或修改一項簡單的測試，您再也不需要擔心多個特定層腳本的編制問題。

　　思博倫的EPC還可重現真實網絡中完整的消息和計時。正因為如此，各大設備制造商也都在使用這種EPC來測試其網絡產品。

　　當然，CS8不僅僅是一種EPC。盡管單個硬件平臺可用于多種不同的開發目的，但每種研發模式也針對具體的任務進行了度身訂制。例如，我們可以利用簡潔的觸摸屏界面來控制RF開發中的發射器/接收器測試，同時還可在更為先進的協議測試模式中使用一***立的PC，以直觀的圖形用戶界面方式呈現整個多 RAT網絡（包括日志記錄到的消息）。

　　特性：

　　RF/波段開發模式

　　無線電協議開發模式

　　平臺驗證模式

　　協議測試

　　特性測試

　　RAT間測試

　　系統測試模式
