概述

　　要想徹底和高效地測試LTE設備，就需要進行包括RF、基帶和協議在內的全面測試。Aeroflex通過提供不斷增加的產品系列幫助應對這些挑戰。

　　長期致力于LTE測試領域使Aeroflex對LTE標準、決定系統性能的基本因素以及保證順利部署的關鍵測試要求有深刻的理解。

　　Aeroflex的完整LTE測試解決方案系列涵蓋LTE測試的所有方面。它們跨越從研發到制造的整個LTE設備供應鏈。Aeroflex的LTE測試解決方案可用于從芯片組到最終用戶服務（包括基站和手機）的一切測試。

　　LTE基站測試儀

　　艾法斯推出LTE和LTE-A基站測試產品，是支持 3GPP當前LTE及今后LTE-A技術發展邁出的重要一步。TM 500 LTE/LTE-A基于可擴展的軟件定義無線平臺，為 3GPP LTE和LTE-A基礎設施設備的開發、測試和驗證提供方案。首款LTE TM 500產品于 2007年推出，此后，為滿足LTE網絡測試的各種要求不斷擴充產品范圍。系列產品目前具備單UE、多UE （針對調度、負載和容量測試） 及多小區測試功能。系統全面融合FDD和TDD 3GPP標準，提供完整的測試功能 （從RF到協議）。最近增加了LTE-A支持，同時繼續跟蹤 5GPP技術規格的快速發展。

　　系統通過專用頻段無線卡 （支持實驗室和空中傳輸），或多頻段無線卡 （頻率范圍 400 MHz – 4GHz，僅適用于實驗室測試） 支持 3GPP標準所有RF頻段。

　　目前，TM 500已被全球各大基礎設施供應商廣泛采用，成為領先的E-UTRA基站測試設備。利用分層測試和自動接口，TM 500 LTE和LTE-A可在自動或包圍測試配置環境下工作。

　　LTE UE測試儀

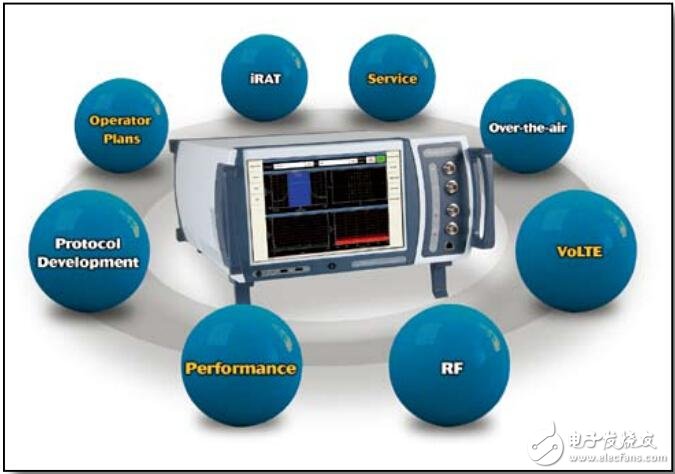

　　7100綜合測試儀是一種LTE網絡仿真擬器，適用于無線設備射頻、基帶和協議層測試。7100是射頻設計與認證、功能測試、集成和衰落測試部門的理想解決方案。7100的易用性、綜合測試功能、快速和低成本可使這些部門從中受益。

　　7100模擬E-UTRAN接入網和EPC （增強型分組核心網），為LTE終端提供真實的測試環境。測試程序控制仿真網絡的特性，可創建大量重復使用的測試環境。測試儀可集成衰落模擬器和加性高斯白噪聲 （AWGN） 源選件，可在實驗室中建立實際環境下的信號條件。

　　LTE在呼叫模式支持功能和應用測試

　　測試儀具有用來描述LTE移動設備性能的所有關鍵測試功能，無論無線接口端，還是協議棧，包括PDCP層，核心網和IMS層。7100網絡仿真模式可準確評估設備端到端性能，以及正確的空閑模式和連接模式行為。在呼叫 （Call Box） 模式配有測試活動管理器，可通過7011觸摸屏GUI定義和執行測試排序。

　　LTE RF參數測試

　　7100可在信令和非信令模式下執行完整的LTE RF測量。7100在呼叫模式提供輕松操作的界面，可在設備接入模擬網絡時測量、監控LTE設備的運行狀態。內置頻譜分析儀為解決復雜的問題提供測量工具。同時，測試活動管理器可進行3GPP 36.S21-1 LTE FDD和TDD RF測試。

　　實際環境條件性能測試和數據吞吐量測試

　　7100具有LTE基帶衰落、AWGN和內置RRM測試功能，可在實驗室模擬各種實際環境下的信號條件。采用這種基于軟件的創新無線技術，不僅可以減少增加衰退測試環境的成本，而且可在設計過程中提前完成測試，降低后期重新設計的費用，并減少現場實驗的成本和時間。

　　專門用于協議記錄與分析的LTE開發模式

　　7100開發模式專門支持協議棧開發和集成，L1、L2和L3協議層記錄功能，可用于調試和解決開發過程中出現的問題。信息過濾和搜索功能便于導航。利用“場景向導”提供的簡易拖放圖形界面可輕松創建采用所有LTE子層的定制測試場景。

　　UE和基站LTE參數測試

　　3410系列數字射頻信號發生器： 3410是一款靈敏的小體積射頻信號發生器，它集寬廣頻率覆蓋與高性能矢量調制功能于一體，是用于無線通信系統及部件測試的理想解決方案。為滿足針對 802.11a、WiMAX、LTE或多載波UMTS等寬帶寬調制系統測試的苛刻要求，所有3410系列數字射頻信號發生器現在都具有增強的EVM性能。

　　LTE UE制造測試儀PXI

　　PXI 3000系列為LTE設備和組件廠商應對LTE生產測試中的挑戰提供成熟、快速、靈活的解決方案。艾法斯設計的LTE制造測試解決方案，充分利用了艾法斯 PXI 3000為全球領先移動設備和芯片組廠商帶來的優點。

　　PXI 3000 LTE測量套件在艾法斯率先推出的研發測試系統成功經驗基礎上構建，具有模塊化PXI平臺相同的測量性能，并提高了速度和靈活性，有助于LTE廠商順利完成產品開發到量產的過渡，快速滿足LTE設備不斷增長的需求，同時保證產品質量并降低測試成本。

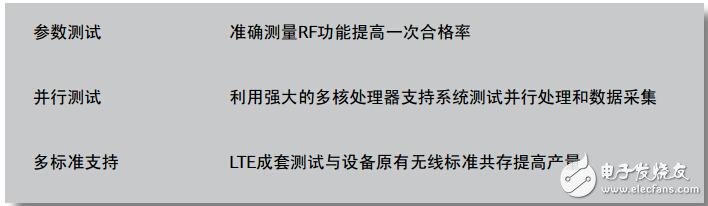

　　PXI 3000采用多種技術最大化設備測試的生產能力和產量，快速滿足市場需求。

　　PXI 3000 LTE測試功能

　　LTE分析支持1.4 MHz至20 MHz所有帶寬以及QPSK、QAM16和QAM64調制類型的 FDD和TDD上行鏈路（SC-FDMA） 傳輸。艾法斯 PXI RF數字化儀與信號發生器任意組合可對所有3GPP頻段進行LTE測試。

　　除數值測量結果，LTE測量套件還提供頻譜包絡、互補累積分布函數 （CCDF）、星座圖、EVM對載波 （EVM vs.Carrier） 和EVM對符號 （EVM vs. Symbol） 跟蹤顯示功能。采用VB、C++或 .NET的全面可編程軟件界面便于用戶針對特定要求修改、調整測試系統。LTE產品所用部件也可采用IQCreator波形生成軟件進行上行鏈路和下行鏈路 LTE FDD與TDD激勵響應測量。IQCreator是各種AeroflexPXI數字射頻信號發生器模塊的一種附加選產品。

　　模塊化PXI 3000平臺可以隨著測試要求的增長逐步擴展測試能力。系統可首先用來測試單天線設備，當開始生產帶有多個發射天線的UE時，系統可通過簡單的升級擴展MIMO支持。
