摘 要： IPM測試需要測試多個參數，這些不同的參數需要不同的測試平臺。本文通過對各種不同參數的測試方法進行研究，設計并實現了自動測試平臺。

問題的提出
火車機車動力系統中普遍使用的智能功率模塊IPM(Intelligent Power Module)是電力集成電路的一種，集功率器件(IGBT)、驅動電路和保護功能于一體，內部含有門極驅動控制、故障檢測和多種保護電路，其核心器件是IGBT。實際使用過程中，由于沒有簡單的方法判斷出IPM質量的好壞，一旦IPM出現了質疑問題就只能丟棄，造成了巨大的浪費。因此，對IPM器件的性能測試有著重要的實際意義。本測試中的IPM器件型號為PM300DSA120，根據測量出的各個參數值與參數標準進行比較來評定該器件的好壞。

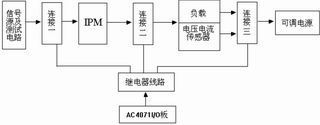

圖1 多測試平臺的連接原理圖

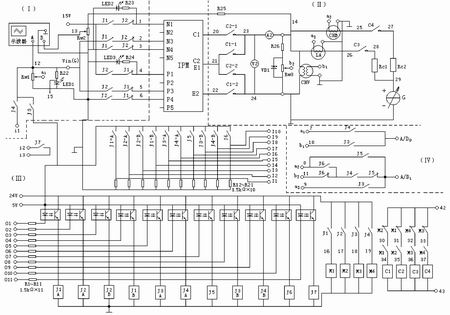

圖2 IPM測試原理圖

自動測試平臺方案研究
信號源的輸入
本測試中所需的信號源有三種：高電平直流5V電源，控制IPM截止；脈沖信號，控制IPM通斷；低電平，控制IPM導通。其中直流5V電源由電源直接提供；低電平可直接接地；脈沖電源由AC4071芯片產生。AC4071芯片中包含3片8253，每片8253含有三個計數器。由于系統所要求的脈沖電源的特點是占空比為1：1000，周期為1s，這是普通電源無法滿足的，所以我們在設計中利用8253的兩個計數器的通道進行串聯以產生頻率、占空比可變的定時脈沖信號。
負載及其電壓量、電流量的切換
在測試電路中，有兩類負載：一類為高電壓、小電流的情況，此時電壓為600V，電流最大為300mA，電阻約為2KΩ，功率為180W；另一類為低電壓、大電流的情況，此時電壓為60V，電阻為0.2W，電流為300A，負載功率可達18KW。但這樣的電阻很難制作，因此，在實際設計中，采用了180W的電阻，在控制端發出占空比為1:1000的脈沖，使負載的導通時間亦為0.1％, 這樣，負載功率就不會超過180W。負載電阻根據需求選擇其中之一接入。
電源分為兩種，一為大電壓、小電流，可在300~1200V范圍內調節；一為小電壓、大電流，輸出電流可在0~300A范圍內調節，可根據需求接入其中之一，并且可用手動方法調節電壓、電流的大小。
連接電路控制器
該測試平臺連接原理如圖1所示，其連接控制器通過控制連接一、連接二和連接三來實現其測試IPM各項參數的目的。其中連接一可按需要切換各種信號源，還可將輸入信號接入測量電路；連接二可按需要切換各種負載和用以測量電壓、電流傳感器；連接三可按需要切換不同的可調輸入電源。
連接電路控制器為中間繼電器，由24V直流電源供電，每個繼電器帶有4路常開觸點和4路常閉觸點。其控制信號由AC4071上16路輸出信號加以控制。AC4071板上的輸出的信號可編程。連接電路控制器僅起靜態連接作用，即在組建一種測試平臺前，由工控機經AC4071板發出輸出控制信號，控制繼電器進行連接。為確保連接正確，將反饋信號輸入，以檢測連接是否成功。一旦進入測試狀態后，這種連接平臺就不再改變，直至測試結束。這種靜態的平臺連接方法，可以保證在測試過程中，測試工作的安全可靠。

問題的處理
測試中，有一些特殊參數須加注意，如：ton，是指在輸入一個脈沖信號時，IPM的響應時間與下降沿之間的時間關系，該參數一般是由操作人員現場使用雙蹤示波器觀看。而在本課題中，筆者通過計算機連接兩個獨立的數據通道，用數據采集的辦法，采集兩條曲線，并對兩曲線進行比較分析，得到時間參(常)數。由于ton、toff等參數為0.1ms的數量級，因此，該測試系統中的數據采集速率可達30MHz。
由于系統需測試的參數，如ton、trr、toff等，均定義在兩條相關曲線的相互位置上，因此，在研制過程中，對于這些參數的處理都給予了特殊的重視。這些相關的曲線，并非理想曲線，因此，這里采用了兩項關鍵的處理技術。其一，是在兩條曲線的對齊上(即兩條曲線在時間上的ns級同步)，采用ns級的觸發上升沿，同時啟動兩個A/D通道來采集，使它們可在ns級的誤差范圍內同時工作；其二，是抗干擾技術。由于所采集的曲線干擾較大，我們采用數字濾波技術來濾掉干擾。
自動測試平臺設計
我們所設計的自動測試平臺的原理圖如圖2所示。
根據測試功能的不同將圖2分為四個區。其中(I)區為信號源輸入控制區，可按需要切換各種信號源，并可將輸入信號接入測量電路；(II)區為供電源及負載選擇區，可按需要切換各種負載和測量電壓、電流傳感器，并可用來切換不同的可調輸入電源；(III)區為三級驅動的繼電器區，由計算機ISA總線插槽中的AC4071 I/O信號來控制繼電器(J1A，J1B，J2A，J2B，J3......J7)閉合從而確定輸入不同的電源信號和輸出到A/D板中的不同信號測試點。(Ⅳ)區為數據采集區，從電壓、電流傳感器接收的數據通過A/D0、A/D1兩個端口采集到計算機ISA總線插槽中的AC1030板(A/D轉換板)上，并以表格、圖象等方式加以顯示。

結語
本測試平臺是以繼電器為主要控制器件的可編程靜態自動測試平臺，一旦系統進入測試狀態后，連接平臺將不再改變，直至測試結束。從而保證了測試工作的安全可靠。此外，本測試平臺可以進一步發展成為動態測試平臺。動態測試平臺是在靜態測試平臺的基礎上組建的一種多功能平臺，可以根據工作需要而改變，以滿足更高的需求。具體做法是在火車機車中直接用傳感器對IPM進行參數測試，然后通過軟件將測試結果傳送到控制平臺中，控制平臺根據傳送的參數用和靜態測試平臺相同的方法進行判斷，從而得出器件的好壞。此做法的好處是可以動態的了解器件的性能，能夠實時的反應器件的好壞。此IPM器件測試系統受北京鐵路局有關部門委托開發，現已投入實際使用。
