國內電子行業的人對周立功先生相信都會有很深刻的了解，不知道你們是怎么看，反正在小便讀書的時候，我們老師總是很推崇這個技術牛人，這個開拓了一個新時代的印記。近日，周立功先生在其博客上寫下了一系列其從業的經歷，現摘取如下，希望對大家有個指導意義，也見證一下這個牛人的成功史，版權歸周立功先生所有。

?

　　初生牛犢不怕虎——另類童年

　　思想啟迪

　　周立功接觸微處理器始于1981年12月，他正在技校讀機電專業。從當時的情況來看，他將來最大的可能在某個工廠當技師。沒有人會想到，他日后會成為中國嵌入式技術領域的風云人物，因為反差實在太大了，而在熟悉他的人眼里，也認為他是一個另類。

　　當作者與他探討人生時，他談到了慈祥的爺爺、嚴厲的父親、亦師亦友的叔叔、族中的文化人和無拘無束的童年對自己一生的影響，于是我們的交流就從這里開始了。

　　1． 爺爺?shù)慕?jīng)歷

　　雖然爺爺是老農，但卻是一位有見解的人。他讀過三年私塾，算得上村里的能人。他在鐘表店當過三年的學徒，從賣鐘表的老板那里發現了商業秘密。雖然他不知道老板能夠賺多少錢，但他從老板在鄉下購置的百畝良田和遍布城里的鋪子，他知道做老板能發財。

　　村子里的周秀才在南京女子師范教書，算得上聞名百里的文化人了，兩個兒子都畢業于黃埔一期。每逢寒暑假，秀才都會回家省親，爺爺總是擠在大人堆里聆聽外面的新鮮事。15歲那年，爺爺壯著膽子開口向秀才借200塊光洋，秀才問他借錢做什么？爺爺告訴他，因為家里勞力多，準備織布染布、織草席、釀燒酒和喂豬，全家參與做生意。接著他問爺爺賺錢做什么？爺爺告訴他，準備培養子女讀書將來也當教師。秀才覺得爺爺有志氣有遠見，于是借錢給了爺爺。

　　雖然爺爺發了財，但畢竟生活在鄉下，根本不知道外面的世界到底如何？于是秀才又推薦爺爺去了漢陽兵工廠。有了見識之后，爺爺將大伯送到了岳云中學。也間接地影響在一起做生意的老表（周立功的外公），后來大舅也到了衡山二中讀書，解放前參加了湘南游擊大隊，顯然有了文化就有可能從根本上改變一個人的命運。

　　2． 爺爺?shù)慕陶d

　　周立功是從小跟爺爺一起長大的，其血管里自然流淌著爺爺?shù)纳虡I(yè)基因。當他開始懂事時，每天雷打不動的是讀報，并將自己感興趣的內容剪下來，然后分門別類地貼在廢棄的圖書中，這是爺爺規定必須完成的課外作業。周立功不僅將這種習慣保持了20年，而且通過閱讀和分析撰寫了相應的總結文章，因此他從中學到了很多書本上難以學到的知識。

　　隨著年齡的增長，視野也漸漸地開闊起來了。他總是和大人們混在一起，給他們講外面世界發生的事情，甚至經常舌戰群雄。不管多么在理，沒有人相信他說的話，唯有爺爺對他格外欣賞，爺爺總是說，“這個孫子將來要么不得了（變壞），要么了不得（出息）”，周立功暗下決心一定要做一個好人，不能讓人看扁了。

　　雖然周立功從小口吃很嚴重，但通過長期的寫作訓練和晚上在曬谷平給大人小孩講故事，以及和長輩們辯論的經歷，培養了他超越同齡人的出色口才和膽識。從而讓他明白，好文章是改出來的，好口才是練出來的，世上無難事只怕有心人。周立功之所以30多年來一直專注于嵌入式行業，可能與他從小的這段經歷有很大的關系。

　　3．吃百家飯

　　爺爺以自己對人生的理解，闡述了他對當時的時局和未來的看法，他認為老百姓連肚子都吃不飽，還割資本主義尾巴，根本不符合人性，老百姓不敢說，不等于他們沒有想法。一旦這個社會發生巨大的變遷，出人頭地的一定是有見識的人，因此爺爺經常帶他到各地向族中有見習和能力的人學習，聆聽他們的教誨。

　　五歲時，爺爺帶他走出鄉村經北京上沈陽，他第一次看到了有軌電車，第一次在冬天吃到了冰淇淋，半年時間里跑遍了沈陽的名勝古跡；六歲時，媽媽又帶他南下廣州，從而對嶺南文化有了深刻的理解。由于見多識廣，因此他對外面的世界充滿著向往。

　　事實上，爺爺將全部的希望寄托在他的身上。只要有空就會拉住他講自己的學徒經歷和生意經，“無論是學習還是生意，不怕慢就怕站。賣油翁之所以能夠?qū)⒂蛷你~錢的小孔倒到瓶子里，完全是因為長期練習的結果。雖然水龍頭擰緊了，但別小看從水管里滴出來的小水珠，細水長流積少成多，第二天早上起來一看滿滿的一桶水。”無拘無束的童年，爺爺用那樸素而又實在充滿哲理的思想引導著他，“農村的骨頭沒有肉，變狗都要城里去”。于是他從小就明白“商業里面有咸味（利潤）”的道理，在心里不知不覺地播下了創業的種子，長大了一定要象大伯和舅舅那樣離開農村到北上廣去。

　　文化傳承

　　1．抽象與本質

　　周立功的父親大三時因病從湖南大學機械系退學，回到老家當了一名中學數學教師，恢復高考后知識分子受到了重視，他不僅參加了高考命題，而且還出版了數學方面的圖書，同時也發表了很多數學方面的文章，且教的文科班高考成績連續多年排名全省前幾名。他對于數學難題和復雜的社會問題，總能象剝筍那樣，由淺入深地讓人明白，“原來如此地簡單”。

　　為了培養周立功的學習興趣，從初中開始父親不斷給他講各種數學的發展史，讓他明白為何要發明這些數學，并啟發他如何運用數學解決實際的問題。要求他不要死記硬背數學公式，一定要學會推導，于是周立功對數學產生了濃厚的興趣，因此從初中開始他每次參加數學競賽都是第一名。

　　雖然大家都知道高斯8歲時就能巧妙地計算1＋2＋3＋…＋100連加和，但很多人僅局限于1＋100、2＋99、…、50＋51這樣的思路，卻忽略了其中關鍵的細節。而父親教給他的則是另樣的思路。當老師在黑板上寫出連加和算式后，高斯寫出了如下這樣的表達式

　　1 ＋ 2 ＋ 3 ＋…＋ 98 ＋ 99 ＋ 100

　　100 ＋ 99 ＋ 98 ＋…＋ 3 ＋ 2 ＋ 1

　　-————————————————————————

　　101＋ 101 ＋ 101 ＋…＋ 101 ＋ 101 ＋ 101

　　則100×101 / 2＝5050，進而推出了n（n＋1）/2這樣的歸一化結論。顯然理解起來更直觀，隨即利用這一結論可以算出1~99的連加和減去1~70的連加和為99×100/2－70×71/2＝2465。

　　無論是過去還是現在，雖然我們從小到大一直都在學習數學，卻很少有人感受到數學給人們的生活和工作帶來了多大的價值。雖然很多人都是解題高手，卻不知道如何將數學應用于工程。因此從某種意義上來說，學習好不等于能力強。事實上，只有將知識關聯起來進行研究則是最好的學習方法。比如，一些學生片面地認為學習就是看書和做作業，因而忽略了實踐，你說我不行，我怎么考上了重點；還有一些學生非常重視實踐，卻疏于總結上升到理論，你說我不行，為何那些分?jǐn)?shù)高的人，既不會編程且硬件動手能力又很差。顯然，如果只重視閱讀而疏于實踐，那么對問題的認識永遠只能停留在表面；如果只重視實踐而疏于總結，那么透過現場看本質就是一句空話。

　　之所以后來周立功拿出上千萬支持高等學校電類專業探索創新教育，就是因為我們的教育根本不能回答“為什么要學習這些知識？”而人們給出的答案卻很模糊，“這是非常重要的基礎，有助于邏輯思維的訓練。”雖然看起來很有道理，但實際上讓人摸不到邊際，以至于學習起來非常枯燥乏味。雖然灌輸知識可以讓人有很強的考試能力，但教育的本質在于培養人們深入挖掘的創造力、好奇心、獨特的思考能力和解決工程技術的能力，因此我們不僅需要掌握所學知識的源頭活水，更要深刻地認識到所學的知識如何應用才更有價值。

　　同時生活在那樣的年代，小孩子幾乎沒有什么玩具，因此肄業于湖南大學機械系的父親，經常帶他到小河邊用“帶粘性的白泥巴”，做各種零部件和機械設備模型，并講解相應的工作原理，借此培養他對科學的興趣。

　　2.榜樣的力量

　　雖然叔叔學的是水稻栽培，偏卻愛鉆研無線電技術。他幾乎所有的時間都用于了自學，60年代初，他設計了全縣第一套公社廣播放大設備，于是被調到了縣廣播局擔任技術負責人。后來他不僅搞小氮肥控制儀表，而且還從40歲開始搞計算機。從小學開始，周立功就成為了叔叔的小徒弟。

　　初中時就開始幫叔叔做一些結構和鈑金件，叔叔讓他看《中學科技》雜志，指導他按照書中的電路做實驗，于是他知道了如何使用電阻、電容、二極管、三極管和與非門電路，從小對電子技術產生了濃厚的興趣。

　　回頭來看，不經意間無意識地做的一些事情，有時會影響人的一生，周立功的動手能力就是這樣培養出來的，可以毫不夸張地說，榜樣的力量是無窮的。

　　3.特立獨行

　　從小學數學老師給周立功取的綽號“落花生、電燈泡”，從中可以看出他的數學成績是多少分了。每當父親氣不過要打他時，爺爺總是耐心地說，“小孩子就是玩的時候，何必那么在乎分?jǐn)?shù)呢？”雖然周立功的文章寫得好，但也有低分的時候，爺爺總是開導他，“老師給的分?jǐn)?shù)低，不代表你的觀點不對，只是老師不贊同而已，不要太在意。”

　　雖然周立功小學的成績很差，當他明白自己想要什么后，就會全力以赴去做，從初一開始他的成績突飛猛進名列前茅。在叔叔的影響下，從初二開始自學文革期間上海第二工業大學編寫的《整流電路》和《開關電路》，從上海業余軍體院郵購次品器件，將書中的電路一一制作調試完畢。顯然，他不僅具有很強的自學能力與自我約束能力，而且還有堅強的毅力和恒心，因為他做了自己喜歡的事情。

　　由于從小在山上跑上跑下地玩耍，無意之間練就了特別的爆發力和耐力，因此初一就跑出了12.8秒的百米成績，他夢想著有一天能夠成為一名體育教練。于是他一直瞞著父親參加體育專項訓練，一門心思考體院。盡管他的體育專項成績足夠考上專業體院，但父親怎么會允許書香門第的孩子當教練呢？當父親發現時，無論如何也不準他考體院。但此時離高考只有一個星期了，最后周立功以一分之差落榜。

　　高二前，周立功的成績一直全校數一數二，因此父親對兒子的未來充滿著希望，期望兒子彌補自己因病退學的遺憾。而周立功的高考落榜卻氣得父親一周沒有出門，打也打了搓衣板也跪了。當他和父親商量復讀的問題時，父親堅決不同意。因為父親太了解兒子的缺點了，不僅從小沒有吃過什么苦，而且胸?zé)o大志，于是父親做出決定要他上技校。臨行前父親和他做了一次深入的談話，要求他必須改掉身上的毛病，立志自學成才，象大伯和舅舅一樣光宗耀祖。雖然周立功不理解父親的苦心，但在嚴厲的父親面前還是無力反抗。當父親問他還有什么想法時，周立功告訴他的父親，“我將來要做一個講道理的父親，一定不會象你這樣教育小孩。”事實上，周立功在培養自己的孩子時，吸取了父親教育中存在的問題，根據兩個兒子的特點不拘一格地培養了他們。

　　雖然周立功讀了技校，卻沒有因此而自暴自棄，每天早上六點鐘起床自學英語，課余自學與電子技術有關的知識，決心要活出個人樣來。周立功就是靠著這份倔強和堅持，每天學習到深夜三十多年來從未間斷。

　　從鄉下到城里讀技校，他講的鄉下土話別人聽不懂，加之口吃非常嚴重，只要他一說話同學們就會哈哈大笑，甚至笑得人仰馬翻。特別是在喜歡的女生面前，他還未說話就已經臉紅脖子粗了，此時的他恨不得有一個地洞立即鉆進去。鄉下人習慣將肉稱作菜，而對城里人來說菜就是蔬菜。第一次到食堂吃飯，他告訴師傅來一份菜，人家就給他來了一份蔬菜。他以為師傅沒有聽懂，接著又要了一份菜，而師傅給的還是蔬菜。他懷疑師傅嘲弄他口吃，然后他第三次要了一份菜，師傅給的又是蔬菜。他一看火冒三丈，拿著手里的蔬菜就往食堂的窗口里面扔，接著和食堂的師傅大打出手。后來他才明白因為語言和文化的差異給自己造成了很大的障礙，怎么辦？從矯正口吃開始練習普通話，于是每天下午他帶著收音機在湘江河邊跟著播音員的語速練習。為了保持節奏，他在嘴里含著兩個小石頭，只要速度一快就會咬住石頭，于是速度就會慢下來。同時他也開始學習美聲唱法訓練自己的節奏感，經過兩年的時間終于改掉了口氣的毛病。畢業時老師要求每個人說幾句，他第一次自信地用抑揚頓挫的普通話發表了即席演講，讓老師和同學們刮目相看。

　　無論是當初讀技校還是后來上大學，第一學期他的成績總是不錯的，當他發現學不到自己想要的知識時，就開始“放任自流”地自學了，因此他從技校開始就養成了良好的自學習慣。不僅自學了《一元函數微積分》13本高等數學自學叢書，而且自學了大部分高等學校電類專業課程，工作間還請假到湖南大學電氣自動化系旁聽了一個學期的課程。雖然當初周立功只是一個技校生，但從側面可以看出其敢想敢干不達目的不罷休的性格特征。

　　1992年9月周立功28歲時，好不容易才有機會保送到東華大學讀書，但他只讀了一個學期就申請退學。雖然校領導反復做工作，但他最終僅讀了兩年，還是想辦法離開了。在眾人眼里，周立功并不是一個好學生。由于他從不按常理出牌，以至于剛開始時總是容易被人誤解，但為了實現自己的抱負，因此他從不計較別人的看法和眼前的得失，常常會做出一些讓人驚訝的決定。為勞動模范的他，本可以在仕途上大有作為，但他卻甘愿在廣州五山科技街租一個柜臺干個體戶，顯然他不是一個循規蹈矩的人。除了與眾不同的性格，更重要的是他從小到大的經歷沒有受到傳統教育的羈絆，可能也是成就他的關鍵。

　　透過周立功的成長經歷根本無法看出，學歷和分?jǐn)?shù)對一個人的成功到底有多大的影響。盡管他已經五十歲了，但通過與他交流絲毫看不出歲月在他身上留下的痕跡，他依然對自己所從事的領域保持著極端的熱情。

　　在培養兒子的過程中，雖然他從不參加家長會，但卻總是鼓勵兒子敢于發表自己的見解，無論對與錯。要求兒子必須閱讀一定量的課外書，并常年聘請退休特級教師和外教周末分別教他練習中英文寫作。除了作業之外，其他的就是自由時間了，想干嘛就干嘛。

　　周立功甚至告訴兒子周末如果不打游戲，周一到學校與同學一定沒有共同語言，但他規定每次只能打2小時，否則嚴厲懲罰。周立功認為，千萬不要為了所謂的素質教育而強迫孩子彈鋼琴、下圍棋等，應該將更多的時間用于培養孩子獨立的生活能力、思考能力、演講能力、社交能力……做自己喜歡的事情比什么都重要。

　　周立功就是這樣不走尋常路成長起來的，迄今為止依然保持著特立獨行的個性。

　　初生牛犢不怕虎——峰回路轉

　　如饑似渴

　　周立功技校畢業后，分配在工廠當維修電工。一個偶然的機會，他通過雜志了解到個人電腦Altair 8800誕生的故事。Altair-8800只有256字節的數據RAM，4KB的程序ROM，不僅沒有顯示器和鍵盤，而且更加見不到鼠標，這是一臺沒有監控程序的計算機，用戶只能用二進制機器語言為這臺計算機編程。先將程序的16進制操作碼和操作數用手工轉換成二進制寫在紙上，然后通過撥動面板上的開關來完成。

　　由于自學《開關電路》時，動手制作過電子計數器，因此他很快就聯想到用撥碼開關、上拉電阻和下拉電阻來產生二進制高低電平。當開關向上推進時，因為上拉電阻的作用而輸出高電平，發光二級管點亮代表高電平；而當開關向下推進時，因為下拉電阻的作用而輸出低電平，發光二極管熄滅代表低電平。先撥好地址碼，接著再撥好數據碼，最后按下寫入鍵，而每撥動一遍相當于輸入一個字節。

　　他感到無比激動，看到了未來的希望，夢想著有一天自己也能制作一臺這樣的計算機。于是他到處向人請教，但幾乎沒有人能夠回答他提出的問題。這時他通過父親的大學同學陳應球老師，找到了畢業于浙江大學電機系的劉吉和老師。在劉老師的指導下，他對計算機的大致工作原理才有了粗淺的了解。

　　在遇到困難實在學不下去時，他壯著膽子給《電路分析基礎習題解答》的作者，原湘潭基礎大學校長程應森教授寫信，在程應生教授的指導下，周立功堅持自學了李翰蓀教授編著的《電路分析基礎》。同時幫助他從理論到實踐分析工作中遇到的問題，整理成文章發表在《電世界》等雜志。對于技校畢業的周立功來說，那是多么大的鼓勵啊，進一步激發了他堅持學習的決心。南方的夏天不僅很熱，而且蚊子多，大家都在外面納涼。周立功深深地明白，他不能浪費寶貴的青春，再苦再累也要堅持自學下去。于是他想到了一個既可以降溫，還可以起到驅蚊效果的辦法，將雙腳放在裝滿井水的水桶里，不知不覺地學習到了深夜。

　　期間因為工作需要，他又向東北電子研究所王功伯研究員學習紅外加熱技術，深入學習了建筑熱物理學、溫度場、輻射場與黑體理論，以及相關的光學知識，后來周立功撰寫了《工業低溫輻射遠紅外加熱技術》系列論文，在湖南大學的《現代節能》雜志連載，全國各地的讀者來信上千封，成就感油然而生，極大地提升了他的自信心。由于藝多不養家，因此他選擇了放棄這個課題的研究。但是在艱難的自學之路上，他又前進了一大步。

　　后來叔叔介紹周立功到湖南大學找他當年在廣播站的徒弟何誠教授，從而認識了湖南大學電氣工程系電子技術教研室主任肖鴻猷教授。在肖鴻猷教授的鼓勵和幫助下，每個學期周立功都請假到湖南大學旁聽。實驗時，很多學生按照實驗指導的流程做一遍，交完實驗報告就走了。所不同的是周立功非常珍惜這來之不易的學習機會，從不放過實驗過程中的任何細節，比如，當波形出現毛刺或畸變時，他總是想法設法改進電路直到完美為止，并將遇到的現象和解決的方法詳細地記錄在實驗報告中。在肖鴻猷教授的悉心指導下，周立功徹底搞清楚了計算機的工作原理。

　　鍥而不舍

　　為了制作計算機，周立功已經到了如癡如醉的地步，不論到哪里總是帶著與計算機和數字電路有關的大學教材。首先從存儲器的讀寫控制電路開始做起，當時他不會繪制PCB板，于是裝作用戶跑到湖南省計算所去請教。回來后，他用鉛筆在繪圖紙上走好線，然后貼到覆銅板上鉆孔，等打好孔后才知道，原來他用的機械制圖的坐標紙的格子，與PCB板的繪圖紙尺寸是不同的。他打聽到這種繪圖紙是遼寧本溪制造的，于是通過在沈陽軍區的大伯買到了專用繪圖紙。沒有制作雙面板的條件，怎么辦？周立功在覆銅板的背面通過跳線，將過孔用電阻、電容多余的引腳將線連起來，于是就形成了雙面板。

　　1.存儲器的讀寫（1）

　　如果僅讀寫256個字節，那么只要地址線A0～A7，同時將不要的地址線A8～A14全部接地，其尋址范圍為0000 0000B～1111 1111B，因此需要8個地址開關才能滿足尋址要求，還要8個LED燈作為地址信號顯示器。由于存儲器只有數據線D0～D7，同樣要8個數據開關用于產生數據和8個LED燈作為數據信號顯示器。/CE常用在多存儲器電路中作為片選線，當/CE為邏輯1時，則禁止器件工作，反之則選中該器件，即將/CE接地使其處于工作狀態，然后再連接存儲器讀寫控制開關，即構成存儲器讀寫電路。

　　當按下/WR鍵時，將由數據開關KD0～KD7所產生的數據寫入由地址開關KA0-KA7所產生的地址存儲“房間”。當按下/RD鍵時，將由地址開關KA0～KA14所確定的地址存儲“房間”的電平數據反映在存儲器D0～D7數據線上。由于KDi（i = 0～7）的狀態不是0就是1，因此從存儲器讀出的數據與KD0～KD7產生的數據在總線上勢必發生沖突。顯然，當將數據從存儲器讀出時，則必須斷開數據開關KD0～KD7與數據總線D0～D7的聯系。

　　當將上述準備工作做好后，此時只要接通電源，即可向SRAM寫入數據。

　　首先將地址開關KA0～KA7全部撥為0，即存儲器的8位地址數為0000 0000B，LED地址顯示器全部熄滅。此時，如果將數據開關KD0～KD7也全部撥為0，即與0000 0000B地址對應的數據為0000 0000B，再按下/WR鍵將數據0000 0000B寫入到存儲器的0000 0000B單元。接著將KA0～KA7撥為0000 0001B，同時將KD0～KD7撥為0000 1111B，再按下/WR鍵將數據0000 1111B寫入到存儲器的0000 0001B單元。重復上述操作方法撥動地址開關和數據開關，再按下/WR鍵……直到全部數據寫入完畢為止。

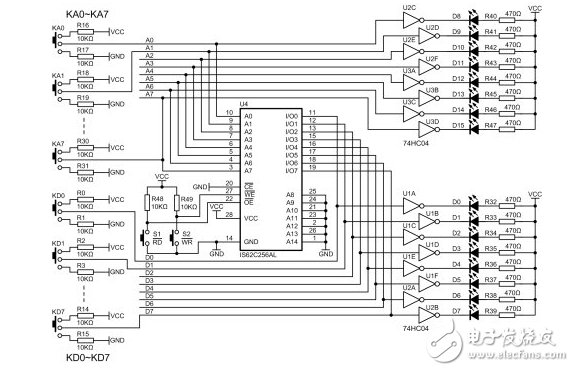

　　存儲器讀寫控制電路原理圖（1）

　　檢查數據的操作首先用跳線器連接/EN與Vcc（/EN=1），關閉74HC125三態緩沖器，斷開數據開關KD0～KD7與數據總線D0～D7之間的聯系。先將地址開關撥為0000 0000B，接著按下/RD鍵，此時即可在LED數據顯示器上讀到先前輸入的數據（注意，必須在鍵被按下時才能看到）。再將地址開關撥為0000 0001B，然后再按下/RD鍵就能在顯示器上讀到＋1地址的數據……

　　綜上所述，當/EN＝0寫使能信號同步打開74HC125三態緩沖器時，KD0～KD7所產生的數據接入總線，此時只要按下/WR鍵，則將數據寫入到存儲器相應的單元中。一旦數據輸入完畢，當/EN＝1讀使能信號同步關閉74HC125三態緩沖器時，此時只要按下/EN鍵，不管KD0~KD7是高電平或低電平，則輸出均為高阻態，從而保證數據開關KD0～KD7退出總線控制。

　　1. 存儲器的讀寫（2）

　　如果感到用跳線器來改變/EN信號狀態比較麻煩，我們也可以設計一個讀/寫使能控制電路，詳見圖 1.2。其中的S1為Read讀使能鍵，S2為寫使能鍵。

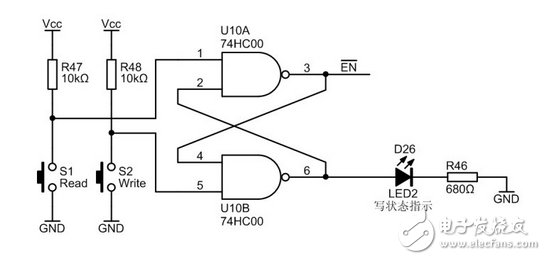

　　圖 1.2 讀/寫使能控制電路

　　當S2（Write）鍵按下時，U10B輸入端5被拉為低電平，U10B輸出高電平驅動寫狀態LED燈點亮。同時U10A輸入端2也轉換為高電平，U10A輸入端1由電阻R47上拉為高電平，因此U10A輸出低電平作為/EN（Data）使能信號打開74HC125三態緩沖器，此時由KD0～KD7手動數據輸入電路產生的8位二進制數據，通過8個已開通的三態緩沖器送到存儲器的數據總線D0～D7。在此狀態下只要選定好地址，設置好數據，就可以對存儲器寫入數據了。

　　在讀取數據時，先按下S1（Read）鍵，U10A輸入端1被拉為低電平，U10A輸出高電平。同時U10B輸入端4也轉換為高電平，U10B輸入端5由電阻R48上拉為高電平，所以U10B輸出6低電平使寫狀態LED燈熄滅，表示當前狀態為讀數據操作。即U10A的輸入端2為低電平，則U10A輸出高電平作為/EN（Data）使能信號關閉74HC125三態緩沖器，其輸出高阻態相當于斷開數據開關KD0~KD7與數據總線D0～D7之間的聯系，從而使存儲器的輸出數據不會受到數據輸入電路的影響。

　　此時，僅需在KD0～KD7分別串聯8個三態緩沖器（2片74HC125）即可滿足上述要求，詳見圖 1.3。

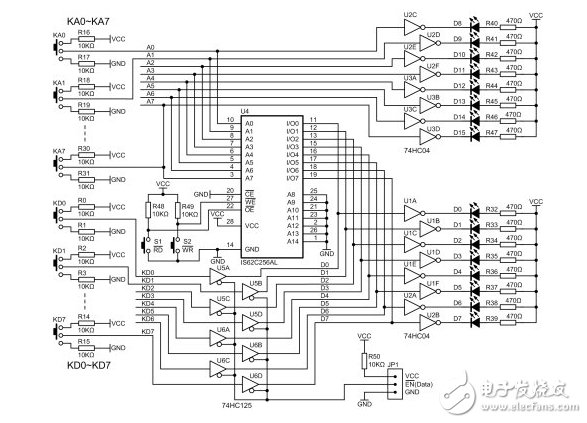

　　圖 1 .3 存儲器讀寫控制電路（2）

　　當將/EN置1（用跳線器連接Vcc與/EN）時，即可關閉三態緩沖器，其輸出高阻態相當于斷開數據開關KD0～KD7與數據總線D0~D7之間的聯系。此時，只要按下/RD鍵，即可將數據從存儲器讀出。當將/EN置0（用跳線器連接GND與/EN）時，即可打開三態緩沖器，則KD0～KD7產生的數據通過三態緩沖器傳遞到數據總線上。此時，只要按下/WR鍵，即可將數據寫入存儲器。

　　相關鏈接：周立功電子從業經歷回顧二：柳暗花明又一村
