AX88180在嵌入式系統中的應用(中文資料)

AX88180在嵌入式系統中的應用(中文資料)

AX88180是***ASIX公司推出的一款高性能低成本的Non-PCI千兆以太網控制器,符合IEEE802.3／IEEE 802.3u／IEEE 802.3ab協議,適用于多種需要高速接入網絡的嵌入式系統,在串流媒體、多媒體網絡、高頻寬傳輸?shù)阮I域有廣泛的應用,如影音內容分發、IP機頂盒、數字錄放機、DVD錄放機、高清晰電視、數字媒體轉接器、家用網關以及IP電視等。

??? 2 內部結構

??? AX88180內置10／100／1000 Mb／s以太網媒體存取控制器(MAC),與PHY之間采用RGMII接口：內置主機接口控制器,可以與16／32位主機方便連接,尋址方式與SRAM相同;內置40 KB SRAM網絡封包緩存器,其中32 KB用于從PHY接收數據包。8KB用于主機發送數據包到PHY,可以用高效方式進行封包的存儲、檢索與修改;內置256字節的配置寄存器,用于主機控制和參數設置;內置EEP-ROM接口;內置IP／TCP／UDP checksum offloads,可大大減小微控制器的運算負載,改善傳輸反應時間。圖1是AX88180的內部結構框圖。

????

??? 3 主要引腳功能及分布

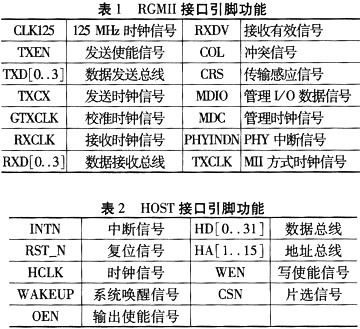

??? AX88180有128個引腳,主要分為RGMII接口、HOST接口、EEPROM接口、電源接口、其他接口等。圖2是AX88180的引腳分布,表1、表2分別是RGMII和HOST接口的引腳功能簡介。

???

????

??? 4 系統原理

??? AX88180有一個16／32位主機接口,可直接與嵌入式微處理器相連,主機可以像操作SRAM一樣對其進行操作,主機給AX88180分配一個64KB的存儲空間,其中0000H-7FFFH供數據接收使用,接收時AX88180發中斷給主機,主機讀取該地址將接收到的數據讀入系統內存,然后由協議處理程序進行處理;8000H-FBFFH供發送數據使用,系統發送數據時,主機先將封包好的數據傳送到此地址,然后AX88180將數據發送到網絡上。AX88180與PHY之間采用RGMII連接,千兆支持全雙工,10／100 Mb／s支持全雙工和半雙工模式。圖3為系統組成的原理框圖。

????

??? 5 在高速數據采集系統中的應用

??? 5.1 硬件設計

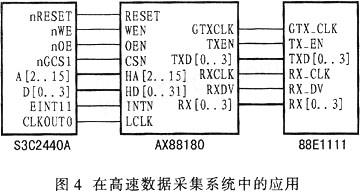

??? 圖4為嵌入式千兆網絡接口在高速數據采集系統中的一個應用電路。S3C2440A是16／32位RISC 微處理器,主要面向手持設備以及高性價比、低功耗應用,與AX88180之間采用總線方式相連,其地址總線、數據總線、讀寫信號等直接連接。AX88180的時鐘信號(40 MHz～100 MHz)由S3C2440A提供,AX88180的中斷信號與S3C2440A的EINT11相連：AX88180與PHY器件88E1111之間采用簡化的千兆比特媒體獨立接口RGMII接口,信號之間直接連接。

??? ?

??? 5.2 軟件設計

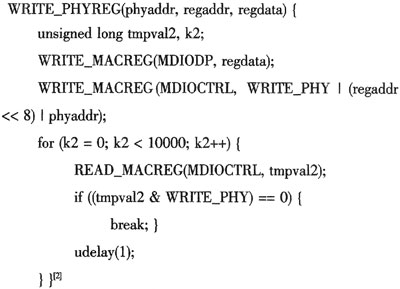

??? 程序主要由協議程序、驅動程序、應用程序等組成。協議程序可以通過主機系統移植操作系統(如嵌入式Linux)獲得;驅動程序主要由初始化程序、數據接收發送程序、中斷服務程序等組成。有些驅動程序可從制造商獲得,有些則需要用戶自己編寫。下面是驅動程序中寫PHY寄存器的程序代碼：

????
