(1)硬件系統。監測系統硬件結構如圖1所示。此系統的基本工作原理是，ZK-3VIC型振動實驗臺作為被測對象，加速度傳感器將振動信號轉換為電壓信號，由于傳感器拾取的信號比較微弱，且常伴有噪聲的干擾，所以要對信號進行濾波和放大，這些工作由INV多功能抗混頻濾波放大器來完成，DAQCard-6062E將經濾波放大后的模擬信號轉換為數字信號，以便于微機處理，服務器和客戶機為兩臺計算機。
　　(2)軟件系統。軟件是狀態監測系統的核心，選擇合適的軟件開發平臺，可以提高系統性能，縮短開發周期，降低開發費用。在此，采用LabVIEW 7 Express作為開發平臺。利用它的內置模塊實現信號數采控制、分析與處理、儲存、結果輸出及網絡通信等功能。

　　(1)實時數據采集與報警。在本地實時監測設備的工作狀態，并進行高速數據采集和數據發布；
　　(2)遠程在線監測與分析。在網絡監測中心，對接收到的數據進行實時處理和異常監測，并對數據進行存儲以供事后故障分析；
　　(3)遠程故障診斷。一旦設備發生故障，能及時診斷。

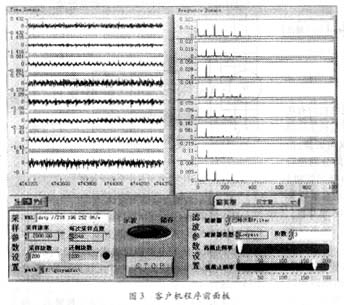

　　本系統的最大特色在于實現了設備的遠程監測，可在客戶機上在線設置數據采樣率、每次所讀數據點數等重要采樣參數，取得和在服務器上設置同樣的效果，非常方便的實現了終端控制功能，并對所采數據進行實時分析和處理。
