在網絡工程的綜合布線過程中，特別是在小型的局域網中，非屏蔽雙絞線（UTP）是最常用的傳輸介質。把兩根絕緣的銅導線按一定密度互相扭在一起，利用銅線中的電流產生的電磁場的互相作用，可以抵銷臨近線路的干擾，降低信號干擾的程度。

　　每對線在單位長度上相互纏繞的次數決定了抗干擾的能力和通信的質量，纏繞的越緊密通信質量越高。雙絞線的最大傳輸距離為100米;有兩種接法：EIA/TIA 568B和568A標準。

　　雙絞線的順序與RJ45頭的引腳序號--對應。10M以太網的網線使用1，2，3，6編號的芯線傳遞數據，100M以太網的網線使用4，5，7，8編號的芯線傳遞數據。為何現在都采用4對（8芯線）的雙絞線呢？這篇文章就是來看看rj45網絡雙絞線4根線接法的介紹。

　　rj45網絡雙絞線4根線接法詳解

　　雙絞線接頭（RJ45）針腳號碼定義

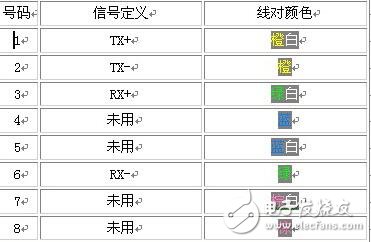

　　10M雙絞線接頭的標準接法 線材要求CAT-3（3類線）。

　　100M雙絞線接頭的標準接法 線材要求CAT-5（5類線），接頭接法與10M完全兼容。

　　1000M雙絞線接頭的標準接法

　　線材要求CAT-5e（5類增強線，俗稱超五類），接頭接法與10M/100M完全兼容。1000 Base-T雙向地使用了RJ45接頭中全部信號線。線材用5類線雖然也能工作，但是推薦使用5類增強線。

　　各類雙絞線的標準接法總結

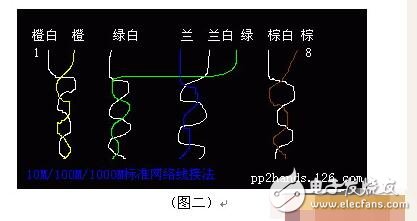

　　綜合上述10M、100M、1000M各種標準，可以發現盡管各標準對線對功能定義稍有不同，但是最終接頭的接法都是統一的，如（圖二）所示：

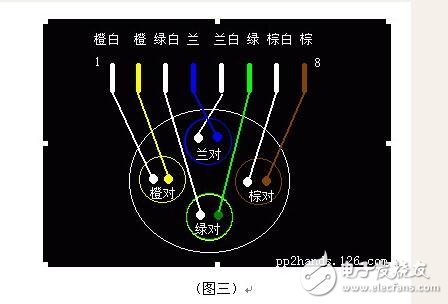

　　雙絞線的標準接法的由來，如（圖三）所示，雙絞線的標準接法不是隨便硬性規定出來的，而是為了盡量保持線纜接頭之布局的對稱性而作出，這樣一來就可以除了使接頭內線纜互相的干擾相互抵消而降到最低，同時也使外界干擾的差分信號值盡量能相等以便抗干擾電路作相減運算來消除之。

　　所以說我們平時制作網絡線時，如果不按標準制作，雖然有時線路也能接通，但是線路內部各線對之間的干擾不能有效消除，從而使信號傳送出錯率增加，導致網絡性能下降。

　　我們本文所用的網線接法是EIA/TIA 568B標準，還有一個EIA/TIA 568A的標準（綠白-1，綠-2，橙白-3，蘭-4，蘭白-5，橙-6，棕白-7，棕-8）線纜接頭之布局仍然是對稱的。各類雙絞線的標準直連接法

　　10M、100M網卡之間直接連接時，可以不用HUB，這時只需將TX、RX二個線對相互交叉，也就是1與3、2與6交換就行了。而1000M的線對由于都是雙向的，所以它們根本無須交叉，不過為了能向下兼容它們也采用1與3、2與6交換來直連，所以呢，由于1000M各種標準考慮到了對舊標準的兼容，我們只要按1000M的標準制作網線，就能用于各種速度。 （圖四）就是直連線其中一頭的具體接法（另一頭按標準接法）：

　　3類、5類、超5類線有什么不同 為什么要用雙絞線而不是平行線呢？

　　這是因?yàn)榫W(wǎng)絡線上通過的是》10MHz的高頻信號，這時導線之間的絕緣線相當于一個介電板，它與導線所形成的電容對高頻信號起旁路衰減作用（信號相位被滯后），由于信號頻率之高而變得不可忽略，所以平行線傳遞高頻網絡信號是不行的。

　　但是如果我們將該平行線對雙絞，就會在線對形成電容的同時形成一個串聯的電感，草圖如下：

　　由電子電路知識可知，電感的作用剛好與電容相反，它使信號相位超前，只要調整電線的繞度，使線對形成的電感與電容就能夠剛好抵消，而且隨著線對長度的增加二者的作用均同等程度的增加，理想情況下信號就可以無衰減的在雙絞線對上傳輸了。市面上3類、5類、超5類線雖然從外觀上看基本類似，其內部肯定有以下幾方面區別：一是信號線的絕緣材料不同，線越好，它的介電常數就應該越小，從而使形成的電容越小，二是線對的繞度可能不同（根據絕緣材料介電常數確定）。還有一點就是越軟的線品質越好，這有二方面的原因，一是表明該線的導線含銅量很高（因?yàn)榧冦~很軟），它的直流損耗就會很小，另一面表明該導線可能是多股線而不是單股線，因?yàn)槎喙删€對高頻信號傳遞能力強一些。這與另外一種物理現象有關（好象叫集膚效應）。

　　HUB上的級連口的妙用：

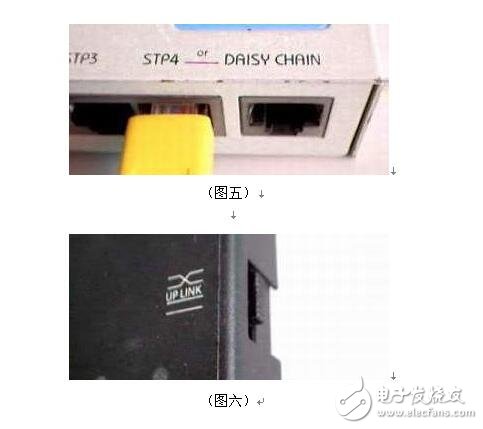

　　通常HUB上都會留一個口用于HUB之間的級連，為了在不級連時充分利用硬件資源，該接口一般與其旁邊一個普通網卡接口是相通的（圖五）。另外一種情形是設置一個撥動開關用來改變最后一個網口的功能（圖六），那么作為級連用的網口到底有什么不同呢？

　　事實上，級連的網口就是一個標準的雙機直連接口，也就是1與3、2與6交叉。

　　1、圖五情形時，在HUB沒連的時候也可以用二條普通網線連接二臺電腦，只需將一條網線插在級連口，另一個接它旁邊的接口就行。

　　2、對沒有級連口的HUB，我們可以通過一條雙機直連線將它與別的HUB級連起來（各插任意一個普通網口即可）。

　　3、將雙機直連線插入HUB之級連口，可以象普通網線一樣插其它HUB網口一樣連網（1與3、2與6交叉二次）只需用一條雙機直連線既可以直連，也可以將兩個HUB級聯。

　　個人經驗：

　　在有些特殊時候，如果8根線中有一對線斷了，那么我們就可以用到4線接法

　　4線直通接法（用于異種設備如：路由—計算機、交換機—計算機）：AB兩端相同都接1、2、3、6 其中1、2用一對線，3、6用一對。 （盡量不要選不是一對的線，那樣信號干擾會比較大，除非有3對線都斷了的時候）

　　4線交叉接法（用于同種設備如：電腦—電腦）：

　　A端 1橙白、2橙、3綠白、6綠

　　B端 1綠白、2綠、3橙白、6橙

　　有人說用4線接會把原來100M的網速變成10M，其實不會的，我親身做過實驗，但盡量保持在20米以內。距離太遠會造成信號傳輸不穩定

　　有個笑話，一網吧老板接一10米網線按其出廠的順序橙白、橙、藍白、藍、綠白、綠、棕白、棕接上，新來的伙計說老板的接法錯了，但他卻發現老板的接法也能正常上網，不過當伙計用這種接法拉一根80米長的網線時網絡卻不通了。

　　其實無論什么接法只要兩端的線序相同，其實都可以傳送數據。但為什么我們還要一直提倡用標準的568B或568A做呢，就是因?yàn)榭梢钥垢蓴_減少信號衰減。用標準接法80米甚至100米的時候網絡都可以正常，但非標準接法當距離超過二三十米后信號干擾會非常嚴重，在網絡中就會出現丟包連不通。

　　至于為什么我們的網線要4、6跳線，據說是網線廠家在生產的時候加強了綠藍兩對雙絞線的抗干擾能。
