SD178A型集成式TTS處理器及其串行接口

SDA178是***翔音公司推出的集成式“文字轉發音”（TTS）單芯片處理器，該處理器以真人發音為樣本，輸出的語音真實、自然。介紹該處理器的工作原理及應用，給出SD178A與微處理器的接口電路及軟件程序。
關鍵詞：文字轉發音；SD178A；串行接口；處理器

1 引言
??? 隨著計算機和多媒體技術的發展與應用，對計算機語音輸出的要求愈加迫切，應用也愈加廣泛。語音是人類最自然的交互方式，也是現階段軟件用戶界面發展的最高目標，語音技術包括語音識別（Speech Recognition）和語音合成（Speech Synthesis，即文字轉語音"TTS"（text－to－speech））。語音識別用于告訴電腦我們想讓它干什么。而語音合成則可讓電腦告訴我們它想讓我們知道什么，利用這種技術可以完成人機交互。目前，無論是在研究方面還是應用方面，語音合成技術都處在發展期，有的已經投入實際應用。而文字轉語音技術TTS（text－to－speech）及相關產品也得到很多廠商的推廣，如Microsoft）公司推出的純軟件性質的TTS處理軟件包（SAPI SDK軟件包），華邦電子推出的WTS701型語音處理電路等。
??? SD178A是我國***翔音公司推出的單芯片TTS處理器，它采用真人發音為樣本，輸出的語音真實、自然、可將漢字及ASCⅡ碼轉換為語音輸出。例如SD178A可以制作很多帶語音功能的設備和日常用品，如會說話的GPS、會說話的三用電表、會說話的血壓計、會說話的體溫計、會說話的書籍等。

2 SD178A的特點及工作原理

??? SD178A具有如下的特點：
??? ●工作電壓范圍為2.6V－5.2V；
??? ●工作電流僅為1mA；
??? ●具有睡眠省電模式及喚醒功能，待機電流僅為1μA；
??? ●設置了標點符號的靜音時間及字與字間的靜音時間；
??? ●采用單一時鐘及RC振蕩方式；
??? ●內含12位的A/D轉換器及D/A轉換器；
??? ●支持英文男女發音和中文女音發音。

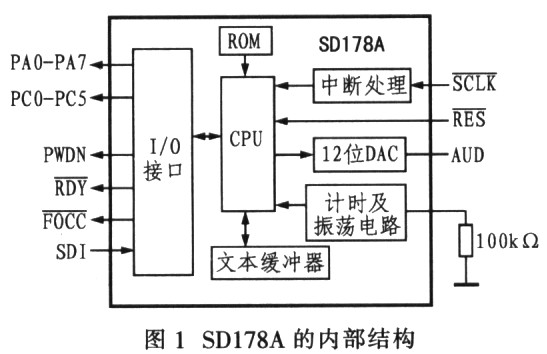

??? SD178A的內部結構如圖1所示，內部帶有1個30字節的文本緩沖存儲器，輸入的中文或ASCⅡ碼來自SD178A的輸入端并暫時存放在該文本緩沖區，SD178A會自動將該文本緩沖區的資料及時轉換為高品質的語音輸出，同時將存放在該本文緩沖區的已轉換過的信息清除，以便輸入的文字不斷地進入該文本緩沖區。SD178A還提供多種控制命令，如停止播放、暫停播放、重新啟動及調整文字間（或文字及標點間）靜音時間的長度等。在電池供電裝置中，節電是很重要的，SD178A不僅提供了讓其自身進入睡眠省電模式的命令及轉換功能，而且還提供了PWDN引腳，以便與SD178A相連的其他器件也可在SD178A的睡眠省電模式進入睡眠省電模式。SD178A的引腳功能如表1所列。

3 SD178A的應用
3.1 SD178A與微處理器的接口
??? SD178A可直接與其他微處理器相連，如圖2所示，圖中RYD、SCLK和SDI用于與主控制器進行串行通信，當RDY為低電平時，表示SD178A正處于準確接收資料的狀態，SCLK由高電平變?yōu)榈碗娖綍r，SD178A會讀取SDI線的狀態信號。

3.2 SD178A的TTS功能

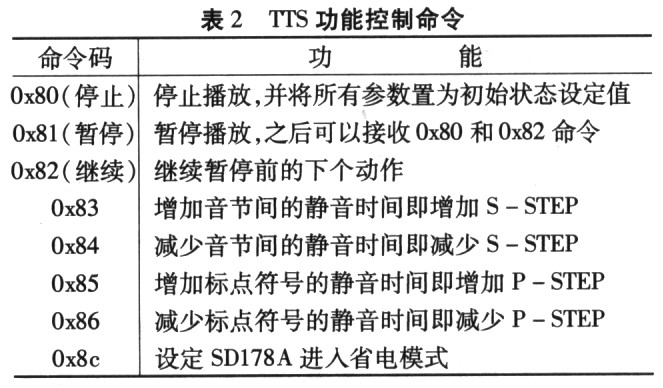

??? 等待轉換為語音的文字暫時存放在文本緩沖區中，由SD178A依序進行處理，為控制這一過程，系統提供了7個命令（如表2所示）這些命令有較高的優先權，會被系統優先執行。

3.3 SD178A輸出端的控制命令碼

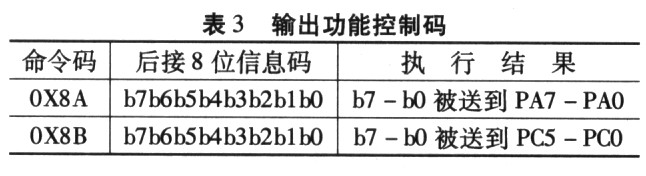

??? SD178A提供2個輸出端的控制命令碼，即0x8A和0x8B，分別用來控制輸出端PA0－PA7及PC0－PC5的狀態，命令碼0x8A和0x8B后面緊跟要輸出的信息碼（均為8位）如表3所示，命令碼0x8A和0x8B輸出的時序如圖3所示。

??? 使用2個命令碼0x8A和0x8B時，應注意SD178A緩沖器內要轉換為語音的信息必須全部備處理完；表2中b7－b0的信息不會被轉換為語音，而且被輸出到PA7-PA0和PC5-PC0端口，表3中b7－b0的信息也不能插在漢字碼的0和1碼之間。

3.4 SD178A的實現TTS功能的軟件接口

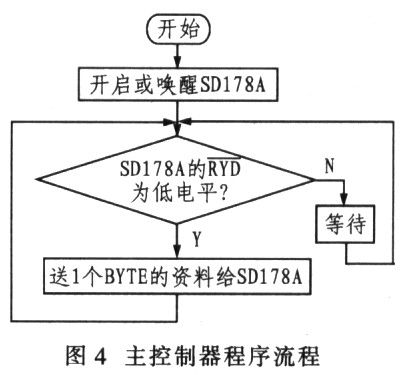

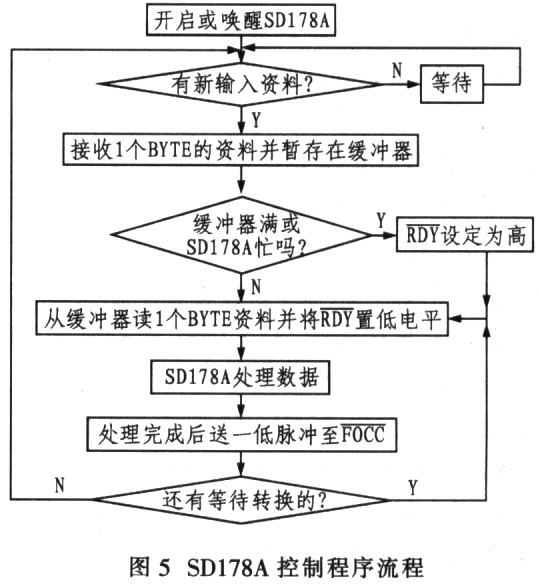

??? SD178A實現TTS功能的軟件可分為主控制器軟件接口和SD178A控制接口，其流程分別如圖4和圖5所示。

4 結束語
??? 與其他形式的TTS相比，SD178A有很多更具人性化的設計，如設置了標點符號的靜音時間及字與字間的靜音時間，并且靜音時間也可通過設置來調節其長短，使人感覺有一種語氣上加重或停頓的味道，聽起來更具感情色彩，利用SD178A的TTS語音電路可以生產很多帶語音提示功能的產品，如會說話的血壓計、會說話的體溫計、會說話的書籍等。
