器件選擇好之后，下一步影響項目成敗最關鍵的部分就是電源架構了。這個因素往往被忽視。現代FPGA的核心電壓通常介于0.9V到1.5 V之間。相對于高性能FPGA而言，這種器件需要的靜態電流可能很高，而且器件完成配置并開始計時后的動態電流也很大。

設計中的功耗估算非常重要，需要在項目早期進行，以準確評估電源架構。賽靈思提供功耗估算電子數據表，您可在以下網址下載： ucts/design_tools/logic_design/xpe.htm。在電子數據表中，您可根據選定器件的環境參數選擇FPGA資源的時鐘速率和翻轉率。如果您不確定，寧可做出更謹慎的選擇，也就是要對估算做出悲觀考慮而不是過于樂觀。一旦明確了FPGA的電源要求，就能將其整合到系統的整體功耗預算中，并在此基礎上明確電源架構。

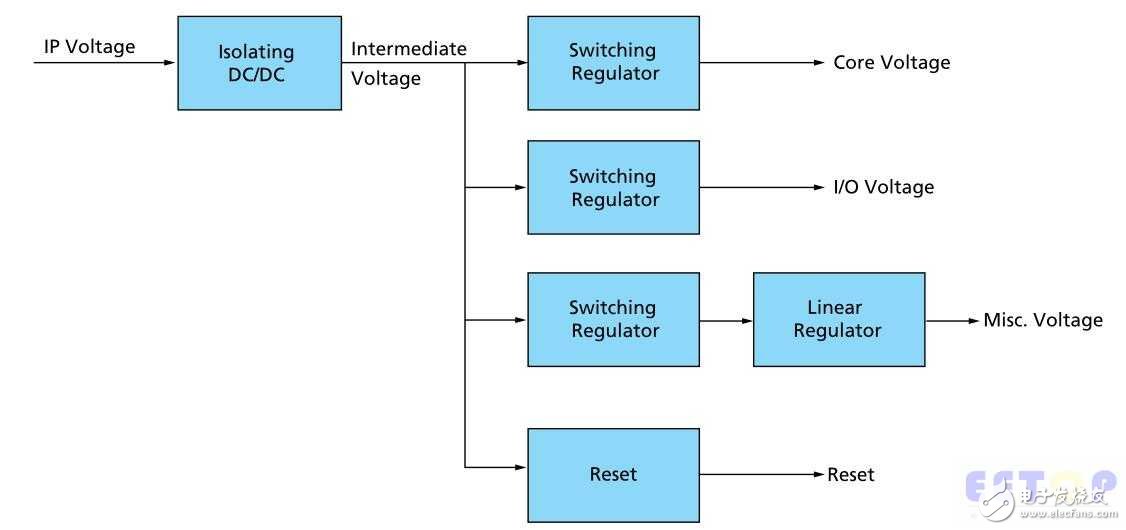

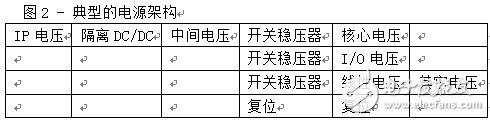

有的系統需要較大電流，我們建議采用開關DC/DC轉換器保持整體效率，確保單元散熱設計不是很復雜。如果需要的電流較低，而且系統必須特別注意避免噪聲，也就是說為高速串行鏈路或敏感型ADC、DAC組件提供電源的話，那么您可采用線性穩壓器和額外的濾波機制。在所有情況下，您都應該仔細閱讀具體器件的數據手冊。

一旦完成FPGA設計，您就應該使用賽靈思ISE?設計套件中的XPower Analyzer獲得詳細的功耗估算。這一步驟將幫助您完成電源架構的設計工作。

此外，您還應考慮板上器件的電源去耦問題。現代器件的開關速度比調節電壓的電源快很多倍。如果不采用去耦電容，這種局面就會導致當穩壓器上升時電源軌下降。理想情況下，應讓去耦電容的值在結合PCB層間電容時的阻抗曲線低于0.1Ω，而且可能的話應在100 kHz到1 GHz之間。要實現這樣的性能，應采用一系列去耦電容值，每個值都有不同的自諧振頻率。這種方法可讓電源抑制比（PSRR）值不佳的器件也能實現最佳性能，而PSRR在某些器件上會隨工作頻率的上升而下降。

最后，要盡可能減少額外電壓軌的數量，這有助于降低解決方案的復雜性。此外，您還應注意到任何電源軌排序或斜坡速率，并確保您的解決方案能夠滿足這些要求。

時鐘和復位樹

您的系統需要至少一個時鐘工作。通常讓邏輯級振蕩器在所需頻率上工作。考慮振蕩器時，要注意一系列問題。其中振蕩器所需的輸出頻率和穩定性是關鍵參數。振蕩器穩定性單位為PPM（百萬分之一），通常為+/-50 PPM或+/-100 PPM。

驅動高速串行鏈路或為ADC/DAC提供時鐘的振蕩器通常還需要低相位噪聲和低抖動。保持低噪聲和低抖動非常重要，因為低噪聲有助于降低高速鏈路的誤碼率，而高噪聲和高抖動則會增加ADC和DAC上的噪聲水平，從而降低信噪比。

您還應考慮輸出信號標準。LVDS或LVPECL等差分信號的抗噪性比單端LVCMOS或LVTTL輸出要好。此外，差分信號還能減少EMI問題，加速上升和下降時間。不過，差分信號的相位噪聲性能比單端輸出要差。高性能系統將采用正弦波振蕩器作為主時鐘源以減少相位噪聲和抖動的影響，這在ADC和DAC計時情況下尤其如此。

由于FPGA可在內部支持多個時鐘域，因此目前系統通常采用一個以上的時鐘域。如果不能通過DLL、DCM或PLL等內部時鐘資源實現所需的分頻，那么設計人員往往會采用高速時鐘和低速率時鐘相結合。此外，不同的協議或算法也會需要不同的時鐘頻率，從而在設計中創建多個時鐘和時鐘域。圖3給出了典型的時鐘樹。
