遠程固件 ELF 映像包含一個名為資源表的特殊區域。資源表是一個預先定義捆綁的靜態數據結構，用戶可在這里指定遠程固件所需的資源。資源表提供的一些重要定義內容包括遠程固件所需的存儲器以及遠程固件所支持的 IPC 功能。主軟件環境中的 remoteproc 組件使用資源表定義來分配資源并建立與遠程環境的通信。

框架主機使用 remoteproc_init API 初始化遠程處理器環境。在調用時，remoteproc 主機取出遠程固件映像、解碼、獲得資源表、并對其解析，以確定遠程固件的資源要求。remoteproc 根據資源表定義建立遠程固件所需的物理存儲器，并執行 rpmsg/VirtIO IPC 的特定初始化功能。

在 remoteproc 完成初始化后，可使用 remoteproc_boot API 啟動相關軟件環境中的遠程處理器。在調用時，找到固件映像以便在存儲器中適當執行，同時，遠程處理器解除復位狀態以執行該映像。remoteproc_shutdown 和 remote- proc_deinit API 允許應用關閉遠程處理器，并分別解除各類資源的初始化。(圖 5 中的偽代碼模塊給出了 remoteproc API 在主機環境中的使用實例。)

在遠程環境中，啟動和關閉 API 不適用。為了對 remoteproc 組件進行初始化和解除初始化，必須使用 remoteproc_resource_init API 和 remoteproc_resource_deinit API。如欲了解在 Linux 環境中如何使用 remoteproc，敬請參見 Linux 內核文檔。

RPMSG 和處理器間通信
一旦遠程固件啟動并在遠程處理器上運行，就可使用 rpmsg API 在主機與遠程軟件環境之間實現處理器間通信。當使用 rpmsg 時需要理解的關鍵抽象和概念如下：

? 從主機角度看，rpmsg 器件代表一個遠程處理器。
? rpmsg 通道是主機與遠程處理器(也稱為 rpmsg 設備)之間的雙向通信通道。
? rpmsg 端點是可出現在 rpmsg 通道任意一側的邏輯抽象。
? 端點提供用于在主機與遠程環境之間發送目標消息的基礎架構。
? 當創建端點時，用戶提供唯一的端點索引或允許 rpmsg 組件為端點分配一個索引。此外，用戶提供應用定義的回調，并將其與正在創建的端點關聯。
? 當收到針對給定端點索引的消息時，rpmsg 會參考所收到的數據負荷調用相關的接收回調。
? 用戶可在 rpmsg 通道的任意一側創建任意數量的端點。
? 沒有明確指向目標端點索引的消息會到達與 rpmsg 通道相關聯的默認端點。
? rpmsg 組件利用在初始化過程中注冊的、用戶提供的回調為用戶應用通知通道創建和刪除等事件。

圖 4 所示為 rpmsg 通道和端點抽象及其使用情況。rpmsg 組件與 remoteproc 協同建立并管理主機與遠程環境之間的 rpmsg 通信通道。一旦主機上的 remoteproc 啟動遠程環境，遠程環境上的 rpmsg 就會發送名稱服務公告。收到名稱服務公告后，主機會注冊已宣布的 rpmsg 器件，并建立 rpmsg 通道。通道建立后，在兩側調用由 rpmsg 通道創建的回調，通知主機和遠程應用通道已建立。

?

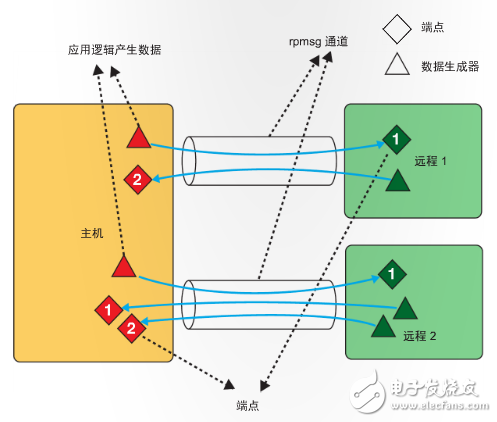

圖 4 – rpmsg 通道和端點抽象

?

?

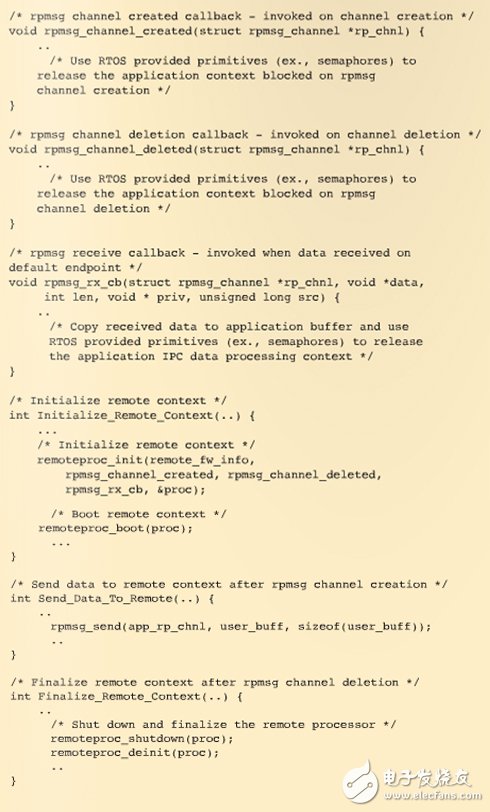

圖 5 – 偽代碼給出了主機環境下關鍵 remoteproc 和 rpmsg API 的使用情況

此時，主機和遠程環境可利用分別針對分塊和不分塊傳輸請求的 rpmsg_sendxx API 和 rpmsg_trysendxx API 相互傳輸數據。當遠程環境調用 remoteproc_resource_deinit 時，由 rpmsg 通道刪除的回調向主機應用通知該事件，以平穩終止基于 rpmsg 的通信鏈路。在遠程環境無法響應的情況下，主機可選擇使用 remoteproc_shutdown API 異步地關閉遠程處理器。圖 5 中的偽代碼段給出了在主機環境中 rpmsg API 與 remoteproc API 的協同使用情況。

rpmsg 組件將 VirtIO 作為共享存儲器傳輸抽象層。VirtIO 有自己的根，可用作 lguest、KVM 和 Mentor 嵌入式管理程序中客機到主機通信的 I/O 虛擬化標準。rpmsg 驅動程序使用 VirtIO 層提供的服務與對方實現共享存儲器通信。rpmsg 驅動程序?qū)嵗粋€ rpmsg VirtIO 器件，并使用 VirtQueue 接口推送和消耗其通信另一方的數據。
