0 引言
??? 本文主要介紹MAX1032采樣芯片以及使用CPLD對MAX1032采樣進行控制的方法。事實上，雖然微控制器也能對MAX1032進行方便的控制，但使用CPLD來控制系統外圍設備，可以節省微控制器的資源，減輕其負擔，同時可以讓其處理更復雜的信息，而利用CPLD對時序進行控制則
更精確。

1 MAX1032的主要功能
??? MAX1032是美信公司推出的AD采樣芯片MAX1030-MAX1033系列中一款。該系列是采樣范圍可達±12 V的多量程、低功耗、14位逐次逼近型串行輸出模數轉換器(ADC)，數據傳輸符合SPI協議。當采用+5 V單電源供電時，其轉換速率高達115 ksps。
??? MAX1032內部主要由模擬輸入復用器及多通道電路、控制邏輯和寄存器、可編程增益放大器(PGA)逐次逼近數模轉換器(SAR ADC)、串行I／O(Serial I／O)以及先進先出寄存器(FIFO)等主要模塊構成。
??? MAX1032的各引腳功能如下：
??? CH0～CH7：模擬信號輸入端。單端輸入范圍為：O～+6 V、-6 V～0、0～+12 V、-12 V～0和±3V；
??? ±6 V，±12 V，差分輸入，范圍為：±6 V、±12V和±24V；
??? ：片選輸入，低電平有效。只有該端置低，數據才可同步輸入(DIN)或輸出(DOUT)；
??? DIN：串行數據輸入。為低時，DIN上的數據在SCLK的上升沿輸入片內；
??? SSTRB：串行觸發輸出。在內部時鐘模式下，SSTRB的上升沿跳變表明轉換完成；在外部時鐘模式下，SSTRB一直為低電平；
??? SCLK：串行時鐘輸入；
??? DOUT：串行數據輸出。在為低時，DOUT上的數據在SCLK的下降沿輸出；置高時，DOUT為高阻狀態；
??? REFCAP：參考電壓旁路端。對于外部參考電壓模式。REFCAP連到AVDD；對于內部參考電壓模式，通過一個0．01μf的電容連到AGNDl；
??? REF：內部基準電壓輸出或外部基準電壓輸入。在外部參考電壓模式下，REF端可接由外部電路提供的3．800-4．0136 V的基準電壓；在內部參考電壓模式下。REF端與AGNDl端之間必須連接容量為1μF的濾波電容，該端由芯片內部提供4．096 V參考電壓：
??? DGNDO：數字I／O地；
??? DGND：數字地；
??? DVDDO：數字I／O電源輸入。輸入范圍為+2．7～+5．25 V：
??? DVDD：數字電源輸入；
??? AVDDl：模擬輸入電源1，輸入范圍為+4．75～+5．25 V：
??? AVDD2：模擬輸入電源2，輸入范圍為+4．75～+5．25 V：
??? AGNDl：模擬地1；
??? AGND2：模擬地2；
??? AGND3：模擬地3。
??? 設計時，AGNDl，AGND2，AGND3，DGNDO，DGND必須接到一起。

2 MAX1032的工作原理
??? 在使用MAX1032進行采樣前，通常需要確認信號的輸入阻抗在17 kΩ以內。
??? MAX1032總共有三種工作模式：外部時鐘模式，外部采樣模式和內部時鐘模式。本文將針對。MAX1032的外部時鐘模式并結合CPLD給出實際的應用方案。

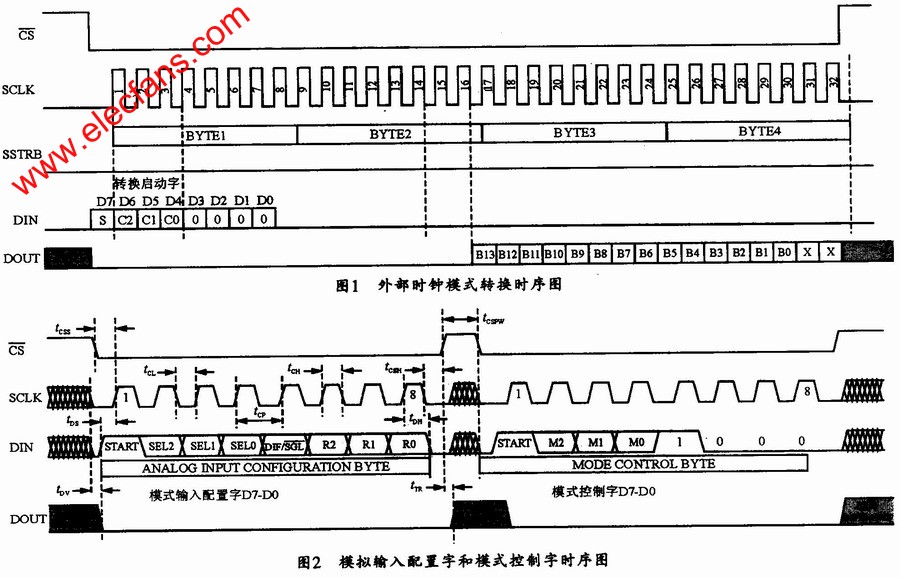

??? 外部時鐘模式：以最快的轉換速率達到最大的吞吐量，由用戶直接控制采樣時，CSn在轉換過程中始終為低，這時，用戶可通過SCLK控制A／D的轉換并對結果讀取。SSTRB始終為低，其轉換時序圖如圖1所示。SCLK的周期(tCP)必須在272 ns～62 us之間。其中高低電平寬度均需大于109 ns(tCL，tCH)。在CSn由高變低后的40 ns(tCSS)，可以開始對SCLK上跳沿計數，DIN的輸入建立時間至少40 ns (tDS)，DIN將在SCLK上跳沿時同步輸入(tDH)，SCLK上跳沿之后，將忽略DIN。在CSn變低之后40 ns(tDV)內，DOUT開始有效，而在CSn拉高后40 ns(tTR)內，DOUT將輸出保持高阻態，其時序描述如圖2所示。

??? 在內部時鐘模式，系統將以較快的速率達到最大的吞吐量，并由內部時鐘控制采樣，用戶只需提供一個字節的SCLK，再拉高CSn，即可啟動轉換。和外部采樣模式相同，SSTRB上跳變表示轉換完成，此時，用戶便可提供兩個字節的SCLK來讀取轉換結果。
??? 在外部采樣模式，系統將以最慢的轉換速率達到最大的吞吐量，并由用戶直接控制采樣，用戶可提供兩個字節的SCLK，再將CSn拉高，以啟動轉換。SSTRB上跳變表示轉換完成，用戶提供兩個字節的SCLK可讀取轉換結果。
??? MAX1032總共有三個控制字：模擬輸入配置字、模式控制字和轉換啟動字。圖2所示是模擬輸入控制字和模式控制字的工作時序圖。三個控制字均為8位。
??? 對于模擬輸入配置字，DO～D2是選擇量程的，MAX1032總共有10種量程可以選擇；D3是差分／單端選擇位，為低表示采樣信號為單端輸入．為高表示差分輸入。D4～D6是輸入通道選擇，總共有8個采樣通道。D7是字開始位，置高表示字輸入開始。
??? 對于模式控制字，D0～D2必須為低，D3必須為高。D4～D6用于工作狀態選擇，總共有6種工作狀態。D7是字開始位，同樣，置高表示字輸入啟動。
??? 轉換啟動字D7是字開始位，D4～D2是輸入通道選擇。用法和模擬輸入配置字相同，操作時DO～D3必須為低。
??? 三個控制字的輸入順序是模擬輸入配置字，模式控制字，轉換啟動字。

3 硬件設計
??? 圖3所示是本系統的結構框圖。由圖3可見，模擬采樣信號先經過一個運放。運放的作用是降低輸入阻抗。以達到MAX1032輸入阻抗小于17kΩ的要求。之后，再將利用CPLD控制MAX1032進行采樣，采樣結果回送至CPLD，之后經過處理后的數據傳到系統，由系統再將一系列二進制數換算成最終的結果?？驁D里的系統可以是嵌入式微控制器，也可以是數字輸入輸出卡等控制系統。

??? 圖4所示是MAX1032的應用電路圖。由于MAX1032只允許輸入阻抗小于17 kΩ，而有的采樣信號不一定能滿足這一要求，故需要對采樣信
號進行一定處理，以降低信號的輸出阻抗。由于射極跟隨器的輸出阻抗趨于零，故將待采樣信號連到射極跟隨器上可以有效降低其輸出阻抗。本文選用的運放為OP07，該運放具有很低的輸入失調電壓和漂移，而且精度相當高，適合作為模擬信號前置運放。如將OP07接成負反饋模式，使輸出等于1+R1／R2，并將滑動變阻器R1調至0Ω，那么它就可以當做電壓跟隨器使用。

??? 圖4中，MAX1032的外部參考電壓由LTC6652提供。LTC6652是高精度電位參考芯片，本文使用4．096 V作為MAX1032外部參考電壓。REFCAP在此模式下可接到5 V電源。由于MAX1032是由CPLD控制，故將DVDDO連到3．3 V。

4 CPLD邏輯設計

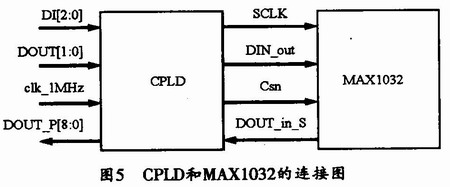

??? CPLD和MAX1032的連接圖如圖5所示。其中，CPLD可以選用Ahera公司的MAXII系列器件EPM240或EPM570。

??? CPID的程序設計主要由兩部分組成，第一部分是產生MAX1032的控制信號，第二部分是對MAX1032的輸出結果進行處理。

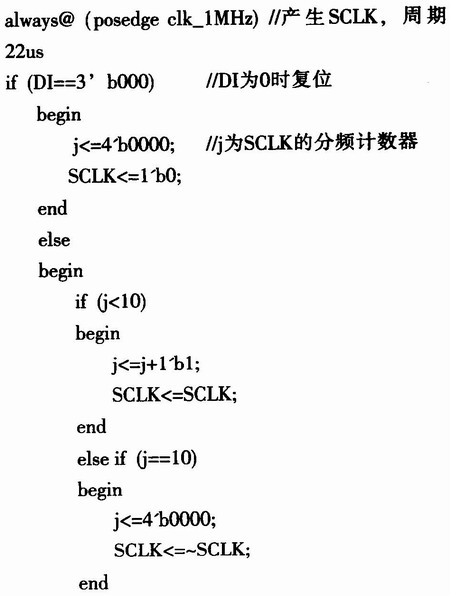

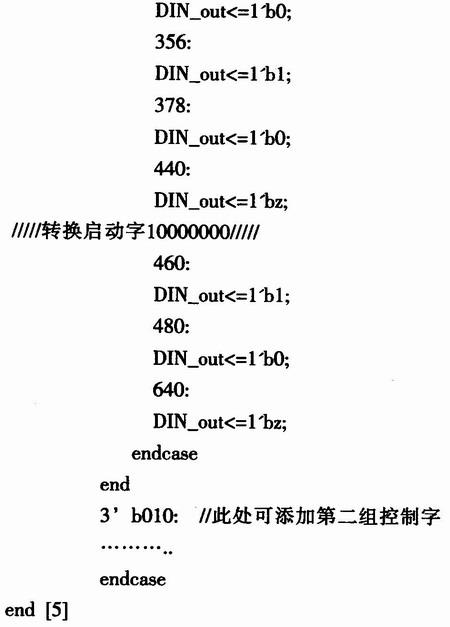

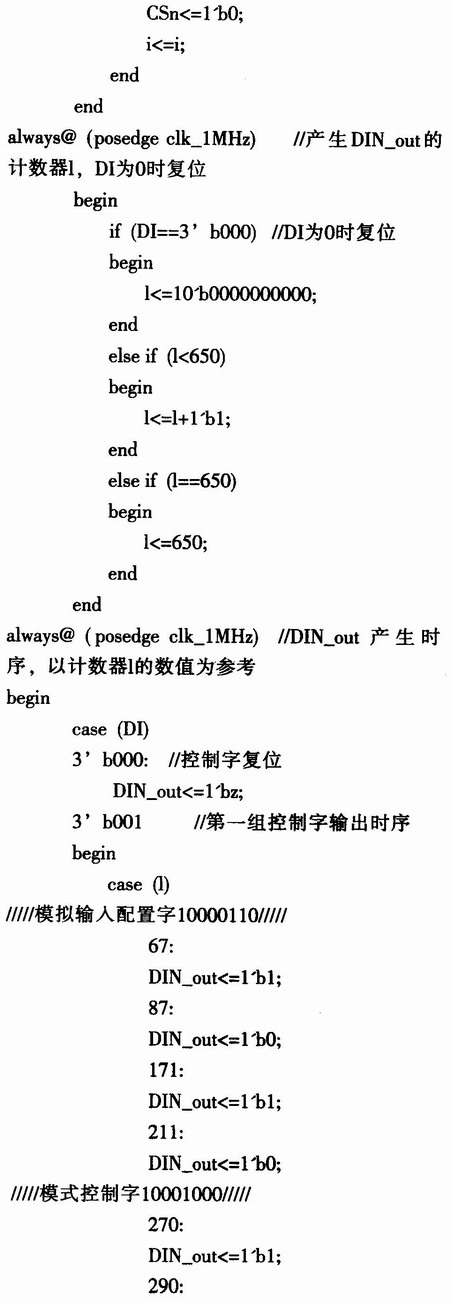

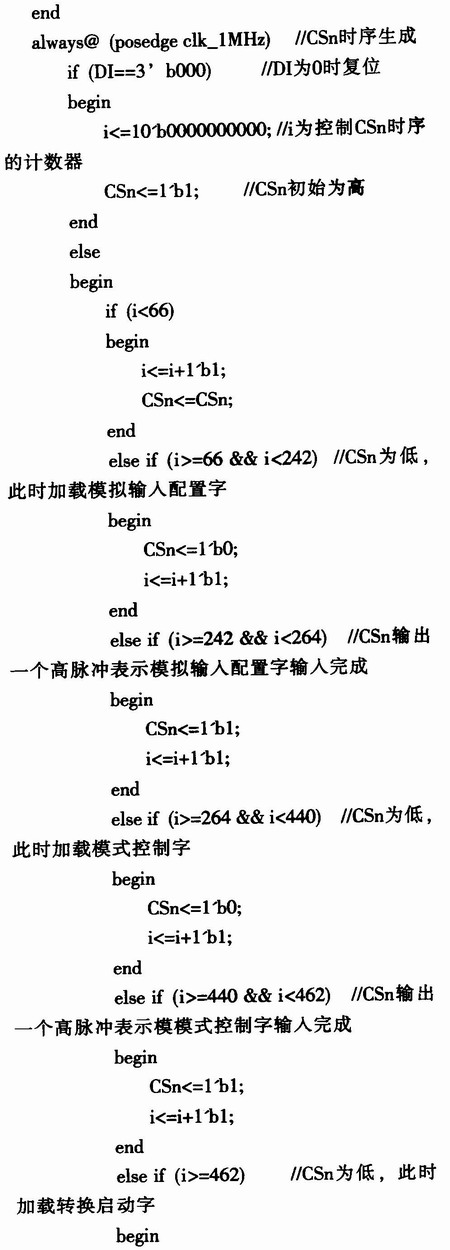

??? clk_1MHZ為CPLD時鐘，選1 MHz。通過CPLD可在內部對時鐘進行分頻，輸出SCLK可作為MAX1032的輸入時鐘。DI由系統給CPLD輸入，作用是選擇MAX1032的控制字，同時也是CPLD的復位控制。DIN_out是給MAX1032加載的串行控制字，其加載時序可利用計數器控制。本例采用外部時鐘模式，模擬輸入配置字為10000110。第七位1是字開始標志；六到四位為0表示選擇CH0通道輸入，第三位為0表示采樣信號單端輸入；二到零位為110，表示量程選擇0～12 V。模式控制字為10001000，第七位1是字開始標志，六到四位為0表示使用外部時鐘模式。三到零位為100 0是芯片強制輸入。加載完模擬輸入配置字和模式控制字之后，就可以啟動采樣，以加載轉換啟動字開始采樣。轉換啟動字為10000000時，第七位1是字開始標志，六到四位為0表示選擇CH0通道輸入，三到零位為0000是芯片強制輸入。MAX1032控制協議和SPI類似，在SCLK的上跳沿輸入，下跳沿輸出。片選信號CSn時序利用計數器控制，每個控制字之間的CSn必須有一個高脈沖，脈寬至少40 ns(tCSPW)，每個控制字輸入完后，CSn可以立即拉高(tCSH)。以下是可綜合的MAX1032控制程序的主要代碼：

??? 圖6所示是Modelsim的仿真波形。SCLK上跳沿DIN_out的數據被MAX1032讀取。

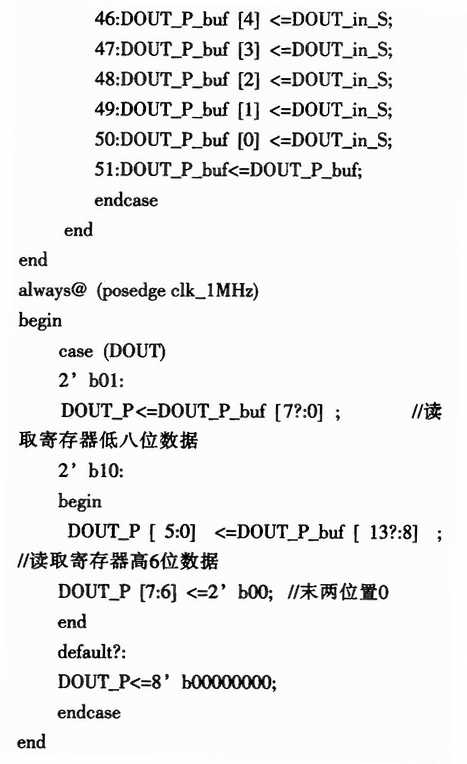

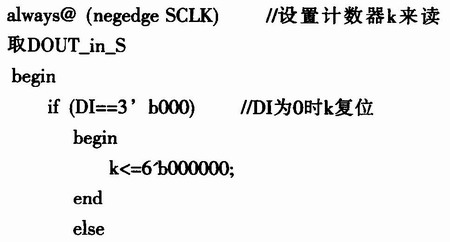

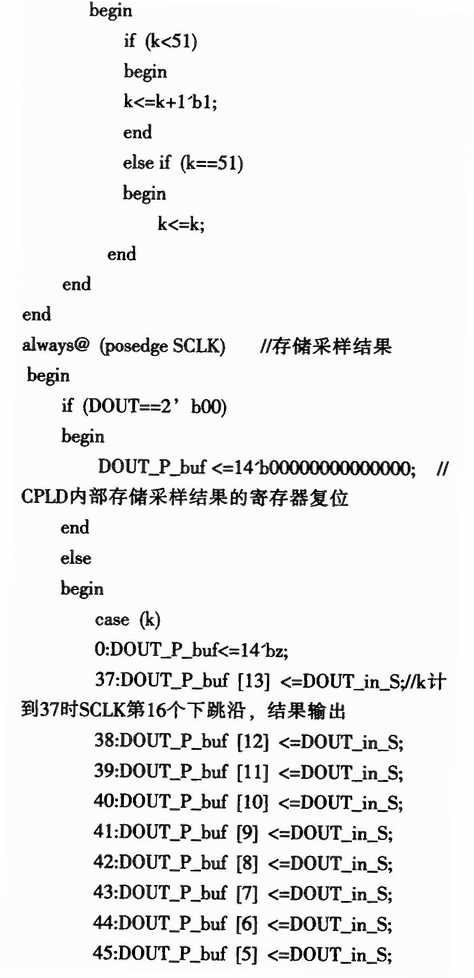

??? 程序的第二部分的作用是將MAX1032輸出的串行采樣結果存入CPLD內部的一個14位寄存器。采樣結果DOUT_in_S是14位的串行序列。CPLD在SCLK的上跳沿讀取數據后，可將其存到一個內部寄存器，再由DOUT選擇輸出寄存器的高或低八位數據讀出。最后的采樣結果是并行輸出的?？偣?個字節，末兩位數據無效。對于外部時鐘模式，可從加載轉換啟動字開始計算，在第16個SCLK下跳沿，芯片將輸入采樣結果。得到結果即可按照公式(采樣電壓=12x(轉換成十進制的輸出結果)／16384)進行計算。以下是這部分功能的可綜合代碼：

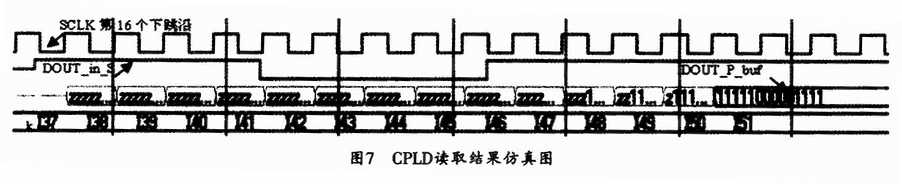

??? 圖7所示是Moddsim仿真的CPLD讀取MAX1032的采樣結果并將其存入寄存器DOUT_P_buf的仿真圖。由圖可見，在啟動采樣后的第16個SCLK的下跳沿，MAX1032輸出14位串行采樣結果，CPLD將其存入內部寄存器中以待系統讀取。一般在下一次采樣之前，需要將CPLD復位來清除上一次采樣的數據。由于外部時鐘模式下的SSTRB始終為低，故本例沒有對該信號進行處理。

5 結束語
??? 本文介紹了利用CPLD控制MAX1032進行采樣的實現方法，包括CPLD的內部邏輯設計和對采樣信號的處理等。實驗證明，該方法能夠適用
需要使用CPLD控制外圍電路的場合。
