摘要：本文針對由FPGA構成的高速數據采集系統數據處理能力弱的問題，提出FPGA與單片機實現數據串行通信的解決方案。在通信過程中完全遵守RS232協議，具有較強的通用性和推廣價值。

1 前言
??? 現場可編程邏輯器件（FPGA）在高速采集系統中的應用越來越廣，由于FPGA對采集到的數據的處理能力比較差，故需要將其采集到的數據送到其他CPU系統來實現數據的處理功能，這就使FPGA系統與其他CPU系統之間的數據通信提到日程上，得到人們的急切關注。本文介紹利用VHDL語言實現 FPGA與單片機的串口異步通信電路。
??? 整個設計采用模塊化的設計思想，可分為四個模塊：FPGA數據發送模塊，F(xiàn)PGA波特率發生控制模塊，F(xiàn)PGA總體接口模塊以及單片機數據接收模塊。本文著重對FPGA數據發送模塊實現進行說明。

2? FPGA數據發送模塊的設計
??? 根據RS232 異步串行通信來的幀格式，在FPGA發送模塊中采用的每一幀格式為：1位開始位+8位數據位+1位奇校驗位+1位停止位，波特率為2400。本系統設計的是將一個16位的數據封裝成高位幀和低位幀兩個幀進行發送，先發送低位幀，再發送高位幀，在傳輸數據時，加上文件頭和數據長度，文件頭用555555來表示，只有單片機收到555555時，才將下面?zhèn)鬏數臄?shù)據長度和數據位進行接收，并進行奇校驗位的檢驗，正確就對收到的數據進行存儲處理功能，數據長度可以根據需要任意改變。由設置的波特率可以算出分頻系數，具體算法為分頻系數X=CLK/(BOUND*2)。可由此式算出所需的任意波特率。下面是實現上述功能的VHDL源程序。
Library ieee;
use ieee.std_logic_1164.all;
use ieee.std_logic_arith.all;
use ieee.std_logic_unsigned.all;
entity atel2_bin is
port( txclk: in std_logic;????????????????????? --2400Hz的波特率時鐘
????? reset: in std_logic;????????????????????? --復位信號
??????? din: in std_logic_vector(15 downto 0);? --發送的數據
????? start: in std_logic;????????????????????? --允許傳輸信號
?????? sout: out std_logic????????????????????? --串行輸出端口
????????? );
end atel2_bin;
architecture behav of atel2_bin is
signal thr,len: std_logic_vector(15 downto 0);
signal txcnt_r: std_logic_vector(2 downto 0);
signal sout1: std_logic;
signal cou: integer:=0;
signal oddb:std_logic;
type s is(start1,start2,shift1,shift2,odd1,odd2,stop1,stop2);
signal state:s:=start1;??
begin
? process(txclk)?????
??? begin
????? if rising_edge(txclk) then
?????????? if cou<3 then thr<="0000000001010101";?????? --發送的文件頭
??????????? elsif cou=3 then
??????????? thr<="0000000000000010";??????????????? --發送的文件長度
??????????? elsif (cou>3 and state=stop2) then thr<=din;--發送的數據
??????????? end if;??
????? end if;
? end process;
? process(reset,txclk)
? variable tsr,tsr1,oddb1,oddb2: std_logic_vector(7 downto 0);
?? begin
???????? if reset='1' then
??????????? txcnt_r<=(others=>'0');
???????????????? sout1<='1';
??????????????????? state<=start1;????????????????????
?????????????????????? cou<=0;
???????? elsif txclk'event and txclk='1' then?????????????????
???????? case state is
???????? when start1=>
????????????? if start='1' then????????????
???????????????? if cou=3 then
??????????????????? len<=thr;
???????????????? end if;
???????????????? tsr:=thr(7 downto 0);
???? oddb1:=thr(7 downto 0);?
???????????????? sout1<='0'; --起始位?
???????????????? txcnt_r<=(others=>'0');???
???????????????? state<=shift1;
????????????? else
???????????????? state<=start1;
????????????? end if;
???????? when shift1=>
????????????? oddb<=oddb1(7) xor oddb1(6) xor oddb1(5) xor oddb1(4) xor oddb1(3) xor oddb1(2) xor oddb1(1) xor oddb1(0);
????????????? sout1<=tsr(0); --數據位
????????????? tsr(6 downto 0):=tsr(7 downto 1);
????????????? tsr(7):='0';
????????????? txcnt_r<=txcnt_r+1;
????????????? if (txcnt_r=7) then
???????????????? state<=odd1;cou<=cou+1;
????????????? end if;
???????? when odd1=>???????? --奇校驗位
????????????? if oddb='1' then
???????????????? sout1<='0';state<=stop1;
????????????? else
???????????????? sout1<='1';state<=stop1;
????????????? end if;
???????? when stop1=>
????????????? sout1<='1';??? --停止位
????????????? if cou<4 then
???????????????? state<=start1;
????????????? else
???????????????? state<=start2;?????????????????????????????
????????????? end if;
???????? when start2=>
????????????? tsr1:=thr(15 downto 8);
???? oddb2:=thr(15 downto 8);?
????????????? sout1<='0';??? --起始位??
????????????? txcnt_r<=(others=>'0');?
????????????? state<=shift2;
???????? when shift2=>
????????????? oddb<=oddb2(7) xor oddb2(6) xor oddb2(5) xor oddb2(4) xor oddb2(3) xor oddb2(2) xor oddb2(1) xor oddb2(0);
????????????? sout1<=tsr1(0);--數據位
????????????? tsr1(6 downto 0):=tsr1(7 downto 1);
????????????? tsr1(7):='0';
????????????? txcnt_r<=txcnt_r+1;?
????????????? if (txcnt_r=7) then
???????????????? state<=odd2;???????????????
????????????? end if;
???????? when odd2=>?????? --奇校驗位
????????????? if oddb='1' then
???????????????? sout1<='0';state<=stop2;
????????????? else
???????????????? sout1<='1';state<=stop2;
????????????? end if;
???????? when stop2=>??
????????????? sout1<='1';??? --停止位????
????????????? if len="0000000000000000" then
???????????????? state<=stop2;?????????????????
????????????? else
???????????????? state<=start1;???????????????
???????????????? len<=len-1;
????????????? end if;????????????????????????
???????? end case;
???????? end if;????????????????
?? end process;?
? sout<=sout1;
end behav;

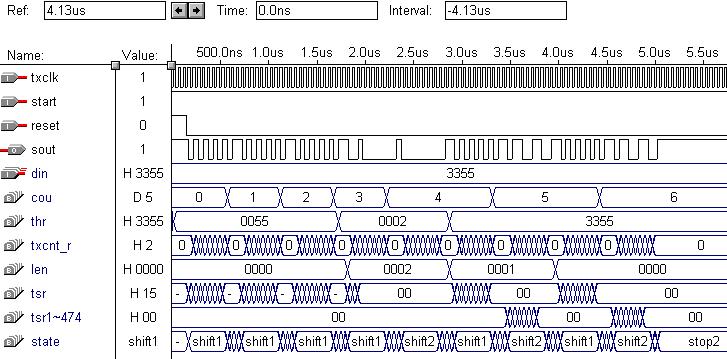

其中各信號的說明已在程序中標明了。波形仿真圖如圖2所示。
?
圖2? FPGA數據發送時序仿真圖
??? 圖中Din寫入值為3355H，波特率為2400Hz，Start信號始終置邏輯1，即隨時都能發送數據。Reset信號邏輯1時復位，邏輯0時電路開始工作。THR是數據寄存器，文件頭、數據長度以及數據位都先寄存到THR中，Len是數據長度，TSR是低8位數據幀寄存器，TSR1是高8位數據幀寄存器。數據長度Len定為02H，發送時先發送低8位55H，后發送高8位33H，一共發送兩遍。發送的數據格式說明：當發送55H時，其二進制為01010101，則發送的數據的二進制數為00101010111（1位開始位+8位數據位+1位奇校驗位+1位停止位）。
??? 單片機部分先對FPGA發送過來的文件頭進行確認，正確就接收文件，否則放棄接收的數據。根據FPGA發送模塊的協議，對串口控制寄存器SCON和波特率控制寄存器PCON的設置即可實現。

3 總結
??? 目前電子產品的開發中經常要綜合運用EDA技術、計算機控制技術、數字信號處理技術，那么電路各部分經常需要數據交換。本文也是基于此給出這方面應用的實例，供開發者交流。

參考文獻
[1] 潘松，黃繼業著．EDA技術實用教程[M]．北京：科學出版社，2002．
[2] 林敏，方穎立著．VHDL數字系統設計與高層次綜合[M]．北京：電子工業出版社，2002．
[3] 王振紅著．VHDL數字電路設計與應用實踐教程[M]．北京：機械工業出版社，2003．
[4] 徐維祥，劉旭敏著．單片微型機原理及應用[M]．大連：大連理工大學出版社，2002．
