1 只要按照下面的一步步來，絕對能從0開始建立一個STM32工程。不僅包括工程建立過程，還有Jlink設置方法。本文使用芯片為STM32F103CB。
1 下載stm32F10x的官方庫


2 新建工程

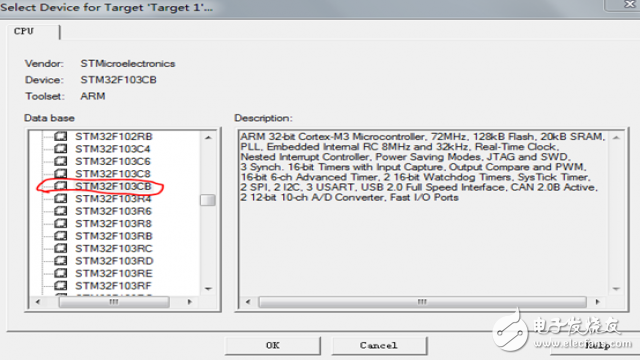

工程名設為stm32_demo，選擇芯片型號為STM32F103B，如圖：

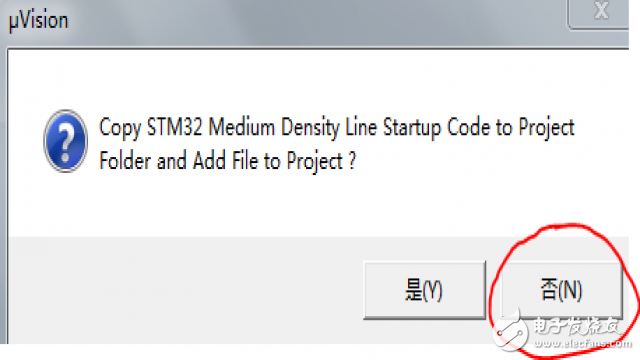

因為下載的stm32庫中有啟動代碼，所以這里選擇"否"，不拷貝啟動代碼。

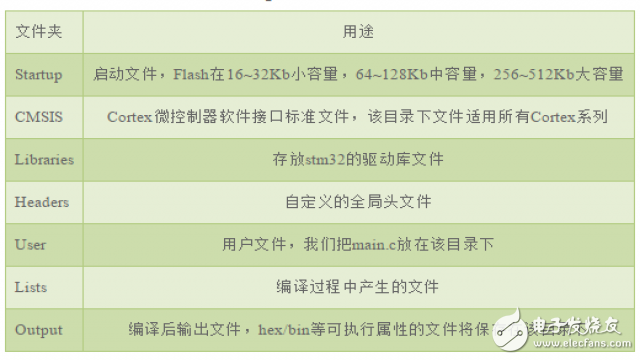

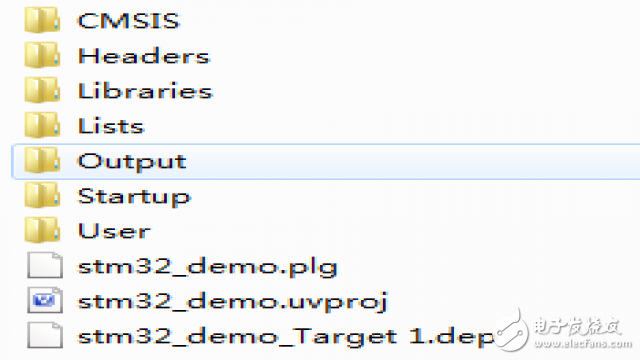

在工程文件下，新建Startup 、Headers、User、Libraries、CMSIS、Lists、Output文件夾。

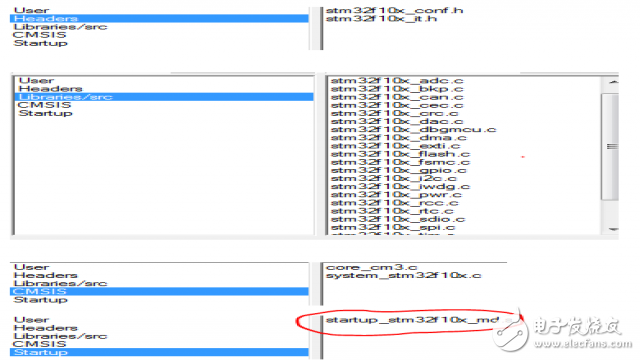

3 庫文件拷貝

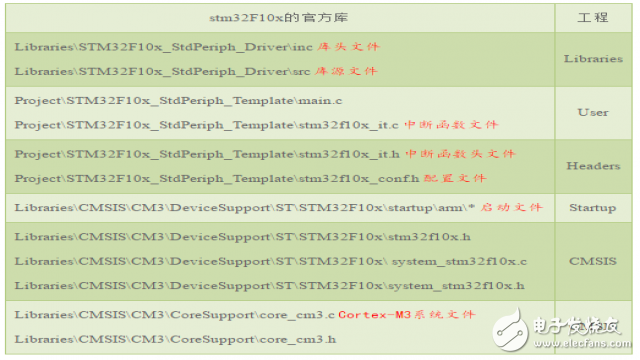

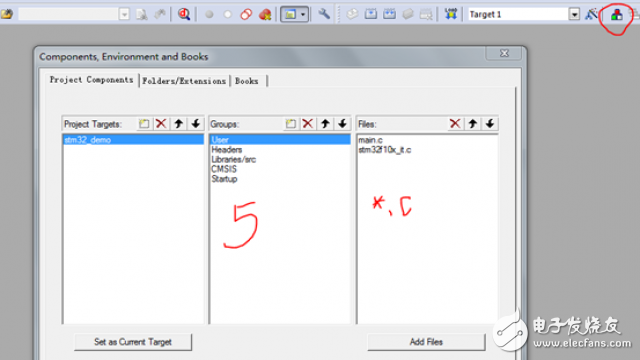

把下載stm32庫中文件拷貝到新建工程中

5 工程配置

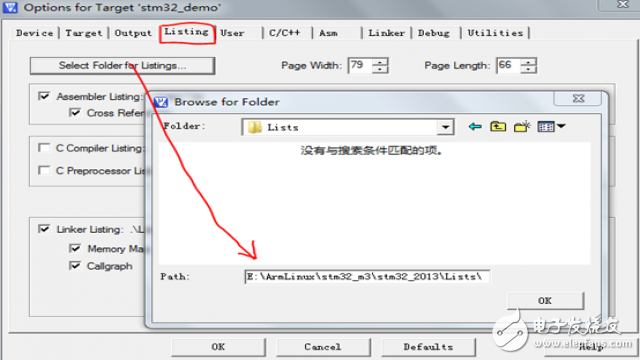

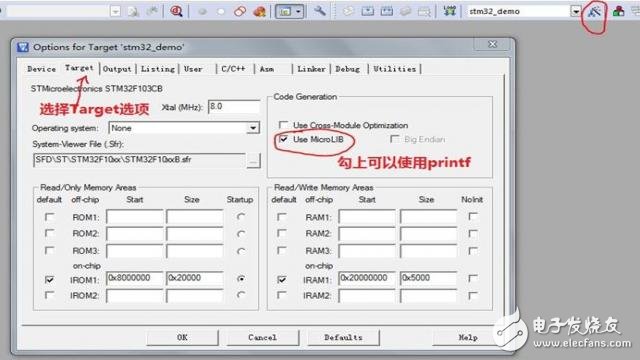

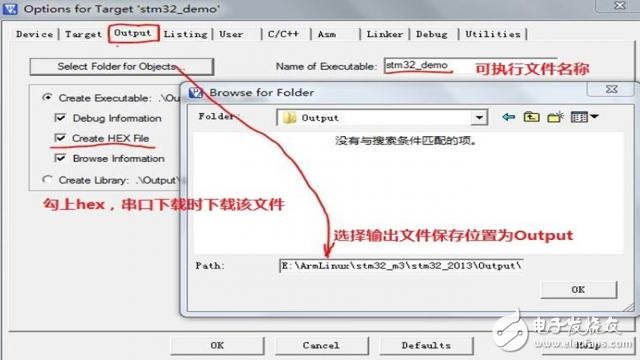

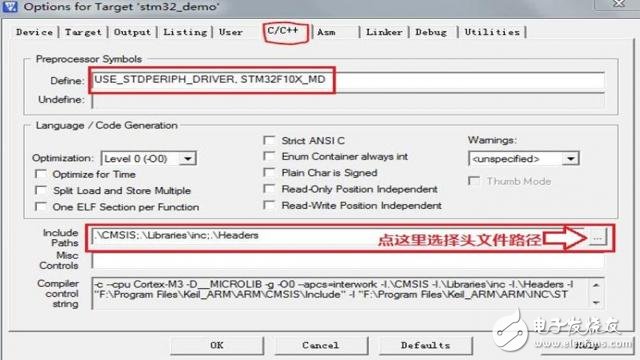

點擊右上角的工程配置按鈕，彈出對話框，有多個選項卡，按照下面截圖逐一配置。

6 編譯鏈接
原來的main.c從庫文件中拷貝過來的，把其中的內容都刪除，添加最簡單的main函數：


#include "stm32f10x.h"
int main(void)
{
    while(1) {

    }
}

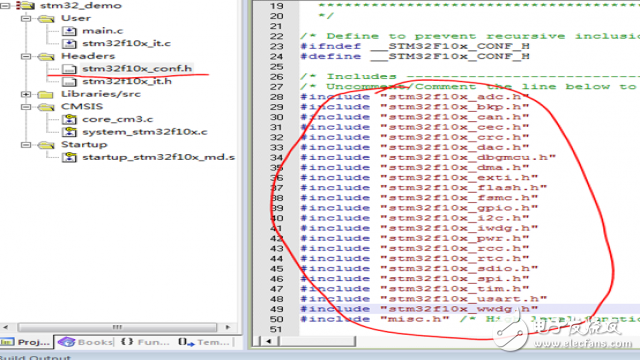

修改配置文件stm32f10x_conf.h，通過注釋添加或取消注釋刪除需要的功能模塊，這里根據自己需要配置。

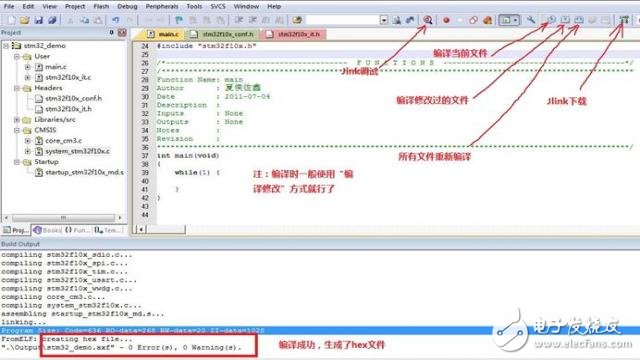

編譯

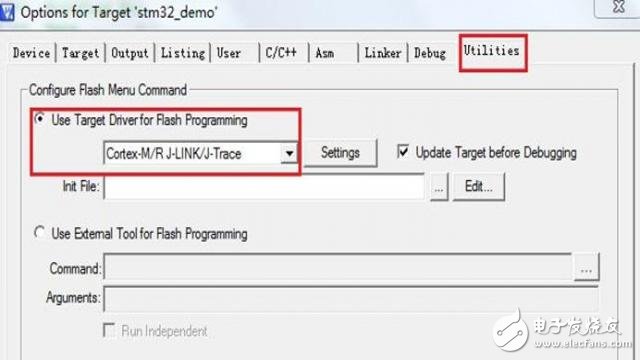

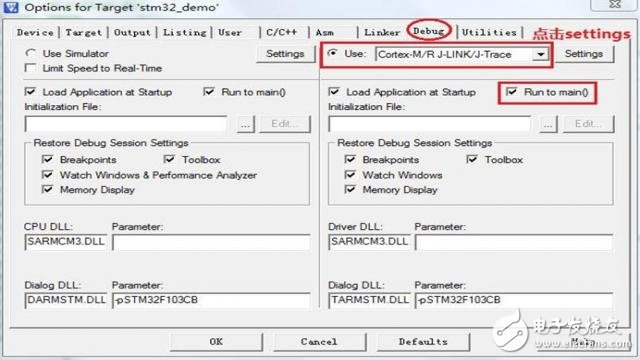

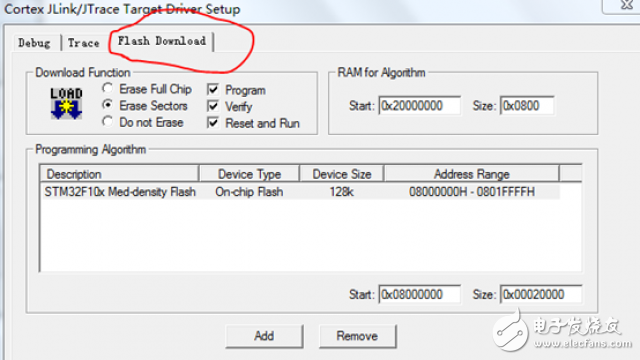

7 Jlink調試配置

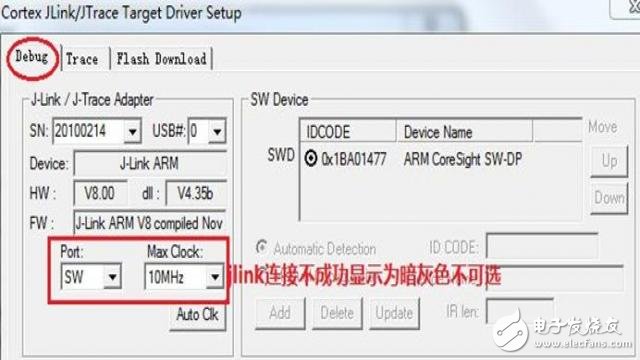

接上Jlink及開發板，

至此，STM32的工程搭建和Jlink調試配置都設置好了。為了方便，在工程成中添加了includes.h、types.h、gpio_bits.h等提供基本功能。
8 測試程序——LED流水燈程序

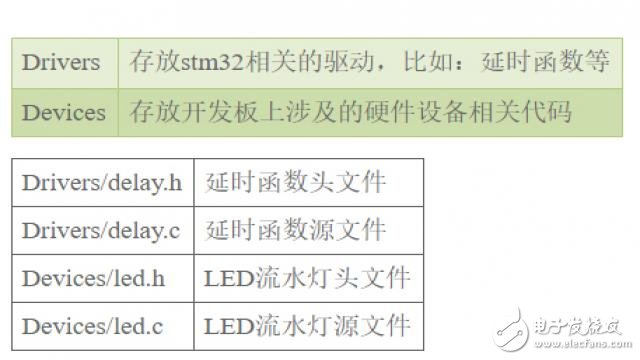

在工程文件目錄下新建Drivers與Devices文件夾，

工程中File->New，新建以上一些文件。

led.c

/*
* LED example
* Author : xiahouzuoxin
* Date : 2013.08
*/
#include "LED.h"

GPIO_InitTypeDef LED_InitStructure;

/********************************************************************
Function Name: Init_LED
Author : 夏侯佐鑫
Date : 2011-09-28
Description :
Inputs : None
Outputs : None
Notes :
Revision :
********************************************************************/
void InitLED(void)
{
//使能PA端口時鐘
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    //端口配置推挽輸出
    LED_InitStructure.GPIO_Pin = LED1 | LED2 | LED3 | LED4;
    LED_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
    LED_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
    GPIO_Init(GPIOA, &LED_InitStructure);

    //初始輸出高電平
    GPIO_SetBits(GPIOA, LED1 | LED2 | LED3 | LED4);
}

/********************************************************************
Function Name: Flash_LED
Author : xiahouzuoxin
Date : 2011-09-28
Description :
Inputs : None
Outputs : None
Notes :
Revision :
********************************************************************/
void FlashLED(void)
{
GPIO_SetBits(GPIOA, LED2 | LED3 | LED4);
    GPIO_ResetBits(GPIOA, LED1);
    delay_ms(500);
GPIO_SetBits(GPIOA, LED1 | LED3 | LED4);
    GPIO_ResetBits(GPIOA, LED2);
    delay_ms(500);
GPIO_SetBits(GPIOA, LED1 | LED2 | LED4);
    GPIO_ResetBits(GPIOA, LED3);
    delay_ms(500);
GPIO_SetBits(GPIOA, LED1 | LED2 | LED3);
    GPIO_ResetBits(GPIOA, LED4);
    delay_ms(500);
}
