當前的很多用單片機實現音樂演奏的系統都是利用開發板結合仿真器實現的，這種方法不是很復雜，實現也較方便，但是調試不是很方便，且成本也較高。 本文提出的一種基于Proteus的單片機演奏音樂的方法，非常簡單實用，且該方法基于軟件來實現的，所以成本非常低，調試方便，效果也很不錯，適合于愛好音樂的單片機學習者。 單片機系統的設計分兩大部分：硬件設計部分和軟件設計部分。

1 硬件設計

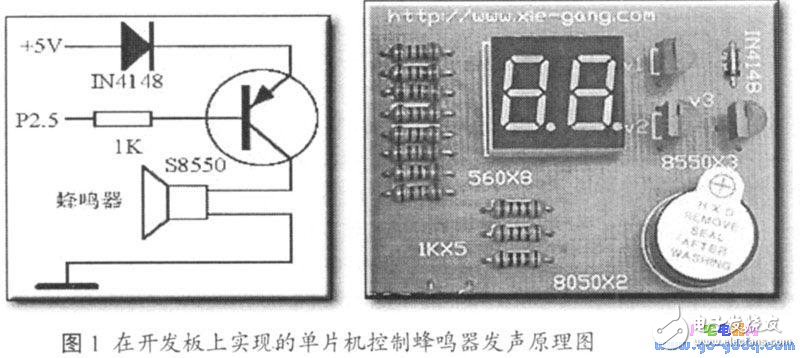

硬件部分比較簡單，如果在開發板上做實驗可仿下面圖1 電路連接。

AT89C51 單片機的P2.5 口控制一個8550 的三極管，三極管控制電磁蜂鳴器的電源通斷。

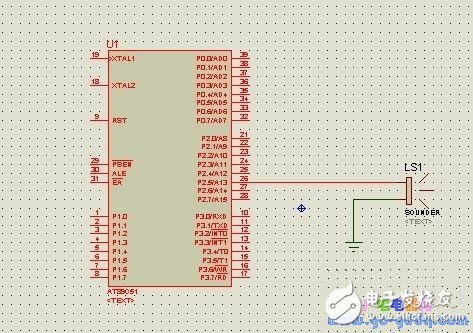

如果用Proteus 軟件來仿真的話，電路更加簡單，見圖2。

圖2 在Proteus 環境下用單片機控制蜂鳴器發聲的原理圖。

需要的關鍵元件：?jiǎn)纹瑱C(jī)和蜂鳴器。

為了便于軟件編程，先要了解單片機唱歌的基本原理。

什么是聲音呢？聲音是空氣的振蕩，不同的振蕩頻率我們就可以聽到不同聲調的聲音。 音的頻譜范圍約在幾十到幾千赫茲。

其次，如何讓蜂鳴器發聲？蜂鳴器有很多種類，但大致分為兩類：有源式（直流電就發聲，但頻率單一）；無源式（根據輸入方波頻率而發出不同的聲音）。 這里選擇無源式蜂鳴器。

單片機唱歌的基本原理：利用程序來控制單處機某個口線出一定頻率的方波到蜂鳴器，蜂鳴器就可以發出一定音調的聲音，若再利用不同的延時程序改變輸出頻率，就可以改變音調，進而就可讓單片機發出"1"、"2","3","4","5","6","7"的音樂。

2 軟件設計

通過軟件延時或者定時器延時來的方式以不同頻率改變口線的的高低電平狀態來實現的。 如果只是讓蜂鳴器發聲這已經夠了。 但是我們要的是唱歌，所以還有一些工作需要作。

2.1 音調

輸出不同頻率的方波，以實現1、2、3、4 等的不同音調；比如，發出200Hz?的音頻，其周期為1/200s,即5ms. 這樣，當 P2.5 的高電平或低電平的持續時間為2.5ms 時，就能發出200HZ 的音調。 我們可以寫一個延時子程序，用R3 來提供參數，R3=1 時，延時為20us,那么R3 取2500/20=125（7DH）時，就可以發出200Hz 的音調，提供不同的R3 常數，可以得到不同的音調變化。

利用通用發聲程序可以編寫樂曲演奏程序，樂曲是按照一定的高低，長短和強弱的關系組成的音調，在一首樂曲中，每音符的音高和音長與頻率和節拍有關（如圖3 所示）。

圖3 音符的音高和音長與頻率的關系

圖3 畫出了兩個音階（一個音階是8 個音符）的鋼琴鍵和每個鍵的音符名及其頻率（HZ），低音階以低C（130.8Hz）到中C（261.7Hz）高音階以中C 到高C（523.3Hz）黑鍵比它旁邊的白鍵高半個音或低半個音。 組成樂曲的每個音符的頻率和持續時間是樂曲程序發聲所需要的兩個重要數據。 頻率可以從圖中得到，音符的持續時間可根據樂曲速度及每個音符的節拍數來確定，是可以從樂譜中得到的。
