本文闡述一種基于STM32F407的圖像遠程采集終端，分別從終端采集硬件設計和終端采集軟件設計兩方面進行論述，并借助實驗驗證該采集終端的有效性和合理性。

1、終端采集硬件設計

系統的主體框圖如圖1所示，它主要由STM32F407芯片、OV7670CMOS圖像傳感器和上位機軟件等幾個重要部分組成。STM32F407是整個遠程采集終端的核心，起到了承上啟下的關鍵作用，一方面它將完成底層信號的獲取和預處理，另一方面它將通過網絡將采集到的彩色圖像數據實時傳送到上位機，本文將重點介紹這兩部分的內容。

圖1 ?系統主體框圖

1．1、STM32F407與OV7670的硬件連接

在圖2中，利用STM32F407的PH9～PH12、PH14，PI4、PI6、PI7接口接收OV7670經DCMI接口輸出的8位圖像數據。OV7670的SIO＿C和SIO＿D接口分別與STM32F407PF8、PF9引腳相連，通過該接口實現對攝像頭的初始化配置。OV7670CMOS攝像頭配置COM7寄存器實現采集到的是RGB565的16位圖像數據，通過DMA將數據傳輸到圖像數據緩沖區，當垂直同步中斷到來時表示緩沖區中已存滿一幀圖像數據，控制器取出圖像數據緩沖去的數據進行后續的處理，然后傳輸到上位機。攝像頭與STM32F407的連接圖如圖2所示：

圖2 ?OV7670與STM32F407連接電路圖

1．2、STM32F407以太網通信接口電路

以太網通信接口模塊是由CPU所內置的以太網MAC、專用10／100MPHYLAN8720A、HR11105A以及RJ45網口組成。以太網物理層器件LAN8720A作為TCP／IP協議的物理層器件。HR911105A為RJ45網絡接口器件。當上位機PC有數據要求時，數據請求指令首先通過雙絞線、HR911105A和STM32F407的以太網模塊進入控制器，指令數據在其內部進行格式轉換至SPI格式，然后通過SPI總線送至STM32F407，在STM32F407內實現SPI格式數據到以太網數據的轉換。完成IP封裝后的數據經過STM32F407的以太網模塊、LAN8720A及HR911105A接口和雙絞線傳送至上位機。芯片引腳連接圖如圖3。

圖3 ?LAN8720A與STM32F407硬件連接電路示意圖

2、終端采集軟件設計

軟件設計主要包括在STM32F407上實現TCP／IP協議并與上位機通信，控制OV7670CMOS圖像傳感器實現圖像數據的采集和傳輸等工作。STM32F407程序設計在KeiluVision4環境下實現，主要包括以下兩部分：一是OV7670完成模擬信號的采集；二是遠程傳輸數據的實現。本文主要介紹STM32F407程序的實現方法。

2．1、OV7670完成模擬信號的采集

在圖像采集軟件設計中，對系統各個部分的初始化是最為關鍵的一步，只有對各部分初始化成功以后，才能實現圖像采集功能。圖像采集初始化程序主要包括對系統時鐘、SCCB接口、DMA、DCMI接口、OV7670攝像頭等的初始化。在系統初始化設置成功以后，微控制器不斷監測VSYNC信號電平變化，根據VSYNC產生的中斷情況，控制對數據的讀取。終端圖像采集程序流程圖如圖4所示：

圖4 ?圖像采集程序流程圖

（1）設置SCCB的相關參數

由于對攝像頭工作參數的配置主要通過SCCB來實現，因此，在系統進行軟件設計時，首先設計SCCB相關程序，進而通過SCCB設置攝像頭的相關參數。SCCB設計的重要函數如下。

voidsccb＿bus＿init（void）

{

GPIO＿InitTypeDefGPIO＿InitStructure;//結構體初始化

RCC＿AHB1PeriphClockCmd（RCC＿AHB1Periph＿GPIOF，ENABLE）;//使能GPIOF時鐘

GPIO＿InitStructure．GPIO＿Pin＝GPIO＿Pin＿8｜GPIO＿Pin＿9;//SCCB＿SIC:PE2、SCCB＿SID:PE3

GPIO＿InitStructure．GPIO＿Mode＝GPIO＿Mode＿OUT;//設置為輸出

GPIO＿InitStructure．GPIO＿OType＝GPIO＿OType＿PP;//設置為推免模式

GPIO＿InitStructure．GPIO＿PuPd＝GPIO＿PuPd＿UP;//懸浮模式

GPIO＿InitStructure．GPIO＿Speed＝GPIO＿Speed＿50MHz;//50MHz時鐘頻率

GPIO＿Init（GPIOF，＆GPIO＿InitStructure）;}

（2）OV7670的寄存器的配置

在完成SCCB初始化、起始與停止等相關程序后，配置OV7670寄存器完成工作參數的設置，包括顯示模式、輸出格式、增益控制等。OV7670的寄存器配置如下：

constuint8＿tOV7670＿reg［OV7670＿REG＿NUM］［2］＝{

{0x12，0x14};//設為VGA顯示模式

{0x40，0xd0};//RGB565輸出格式

{0x3e，0x00};//PCLK不分頻

{0x71，0x00};//非測試模式

／*圖像分辨率的配置*／

{0x32，0x80}，

{0x17，0x16}，

{0x18，0x04}，

{0x19，0x02}，

{0x1a，0x7a}，

{0x03，0x03}，．．．．．．}

（3）DCMI接口及DMA部分配置

DCMI接口及DMA部分配置主要體現在DCMI接口、DMA控制器以及圖像傳感器用到的其他I/O端口所在時鐘總線使能方面；由于篇幅所限，現將一些重要的配置，僅供參考。

DCMI＿InitStructure．DCMI＿CaptureMode＝DCMI＿CaptureMode＿Continuous;／／連續模式

DCMI＿InitStructure．DCMI＿SynchroMode＝DCMI＿SynchroMode＿Hardware;／／硬件時鐘

DCMI＿InitStructure．DCMI＿PCKPolarity＝DCMI＿PCKPolarity＿Falling;／／下降沿

DCMI＿InitStructure．DCMI＿VSPolarity＝DCMI＿VSPolarity＿High;／／垂直極性

DCMI＿InitStructure．DCMI＿HSPolarity＝DCMI＿HSPolarity＿High;／／水平極性

DCMI＿InitStructure．DCMI＿CaptureRate＝DCMI＿CaptureRate＿All＿Frame;／／捕獲率

DCMI＿InitStructure．DCMI＿ExtendedDataMode＝DCMI＿ExtendedDataMode＿8b;／／8位數據模式

DCMI＿Init（＆DCMI＿InitStructure）;／／初始化上面的攝像頭配置

DCMI＿ITConfig（DCMI＿IT＿VSYNC，ENABLE）;／／垂直同步中斷

DMA＿InitStructure．DMA＿PeripheralBaseAddr＝DCMI＿DR＿ADDRESS;／／外設內存地址

DMA＿InitStructure．DMA＿Memory0BaseAddr＝（uint32＿t）DataBuf;／／內存地址

DMA＿InitStructure．DMA＿DIR＝DMA＿DIR＿PeripheralToMemory;／／數據方向從外設到內存

DMA＿InitStructure．DMA＿BufferSize＝19200;／／每次轉移一幀數據

DMA＿InitStructure．DMA＿PeripheralInc＝DMA＿PeripheralInc＿Disable;／／外設地址不改變

DMA＿InitStructure．DMA＿MemoryInc＝DMA＿MemoryInc＿Enable;／／內存地址在每次寫入后自增

DMA＿InitStructure．DMA＿PeripheralDataSize＝DMA＿PeripheralDataSize＿Word;／／外設每單位長度DMA＿InitStructure．DMA＿MemoryDataSize

＝DMA＿MemoryDataSize＿HalfWord;／／內存沒單位長度

DMA＿InitStructure．DMA＿Mode＝DMA＿Mode＿Circular;／／運行模式，循環

DMA＿InitStructure．DMA＿Priority＝DMA＿Priority＿High;／／優先模式，高

DMA＿InitStructure．DMA＿FIFOMode＝DMA＿FIFOMode＿Enable;／／開啟先入先出模式

DMA＿InitStructure．DMA＿FIFOThreshold＝DMA＿FIFOThreshold＿Full;／／FIFO水平閾值

DMA＿InitStructure．DMA＿MemoryBurst＝DMA＿MemoryBurst＿Single;／／內存單通道

DMA＿InitStructure．DMA＿PeripheralBurst＝DMA＿PeripheralBurst＿Single;／／外設單通道

DMA＿Init（DMA2＿Stream1，＆DMA＿InitStructure）;／／初始化上面的

DMA配置

DMA＿ITConfig（DMA2＿Stream1，DMA＿IT＿TC，ENABLE）;／／中斷開啟

系統啟動后，首先利用各部分初始化函數對系統進行初始化，在整個系統初始化成功后，打開系統中斷，準備進行圖像采集。當垂直同步中斷產生時，DCMI＿IT＿VSYNC置1，表示一幀圖像數據采集完畢，微處理器通過控制DMA將數據傳輸到數據緩沖區中，等待數據的發送。

2．2、圖像數據的遠程傳輸

圖像數據的遠程傳輸，最關鍵的部分是對網絡硬件的初始化以及對Lwip的初始化，遠程傳輸程序首先是完成對Lwip協議棧的移植，然后設置好服務器端的IP地址和端口，綁定socket套接字到服務器地址，然后對客戶端進行監聽，當與客戶端連接成功后，接收來自客戶端的發送數據命令，接收到發送數據命令后，及時將緩沖區存放的圖像數據通過TCP／IP協議發送到客戶端。遠程傳輸程序實現流程圖如圖5所示。

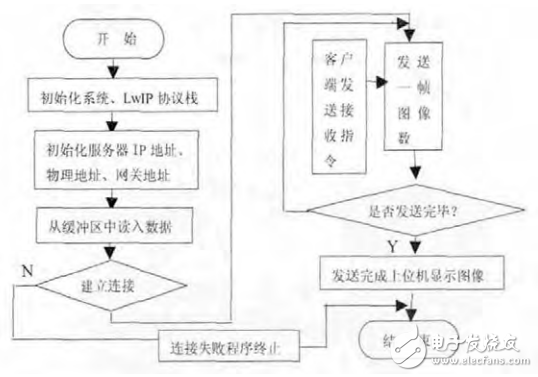

圖5 遠程傳輸程序實現流程圖

3、測試結果

?

圖6 ?遠程采集終端實物圖

?

圖7 ?上位機測試結果圖

按照上述終端采集硬件和終端采集軟件的設計，通過軟件調試成功后，并對軟硬件進行實驗驗證，圖6表示本遠程采集終端的實物圖，中間部分為信號采集處理板，它采集現場的圖像信息，并通過以太網的方式發送給上位機，上位機通過顯示采集到的圖片，讓遠程操作者實時的知道現場的情況。圖7表示上位機的測試結果。
