其他先進功能

　　許多新汽車配備了經CAN連接的電子控制單元（ECU）。由于節點數目的增加和其它因素，網絡正變得越來越大。富士通半導體以前的32位微控制器通常有32條信息的緩存。新產品的緩存能保存多達128條信息，使它支持有更多節點的系統。支持的CAN協議是Version 2.0A/B。

　　此外，內置E2PROM、看門狗定時器IC和復位IC及其它外部元件可減少元件數和板上安裝空間，降低了總系統成本。由于除了程序閃存，產品還有64KB數據閃存（工作閃存），不需要外部E2PROM。而且，嵌入微控制器里面的數據閃存防止信息漏洞。獨立于主時鐘的內置CR振蕩電路系統運行硬件看門狗定時器。不需要外部看門狗定時器IC。

　　由于該產品具有低電壓的功能，可監測外接電源，沒有必要在板上加載一個外部復位IC。可以用軟件選擇11個電壓等級。波形發生器可作為支持無刷DC電機的專用定時器，它可以輸出三相波形。為了支持無刷電機操作，需要有死區時間設置功能和緊急停止功能。

　　圖3描述了該產品的診斷功能，如CPU自我診斷程序、總線錯誤檢測功能、RAM自診斷功能、內存錯誤檢測和糾正（ECC），I/O端口保護功能。

　　微控制器的功能安全

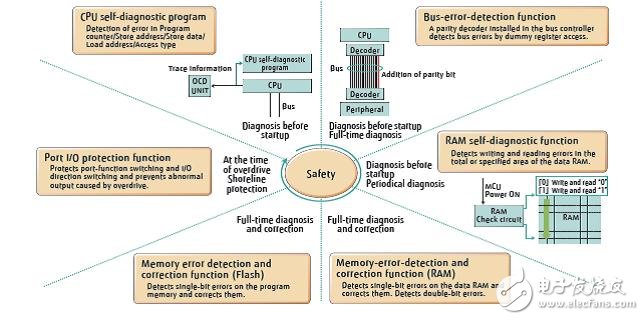

　　圖3：MB91520系列的診斷功能

　　應用實例

　　根據裝在車上的開關、傳感器，并從其他ECU獲得的信息，BCM控制車內照明、轉向信號燈、雨刷、門鎖、側視鏡和其他項目。產品有多達12通道的多功能串行接口，以及三通道CAN，可以靈活地連接多個器件和ECU。A/D轉換器提供多達48個通道，可支持來自傳感器的各種輸入處理。圖4描述了BCM的應用實例。

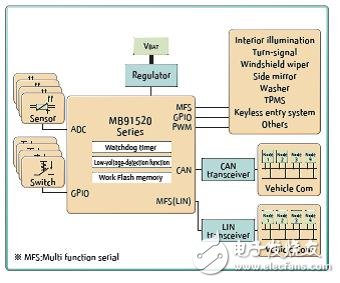

　　圖4：BCM的應用實例

　　BCM應用實例，電動壓縮機最近被用于汽車空調。為保持汽車內舒適，必須精確控制溫度。控制是用波形發生器實現的，以控制無刷DC電機，反之，空調的電動壓縮機運行。圖5描述了電動壓縮機的應用實例。

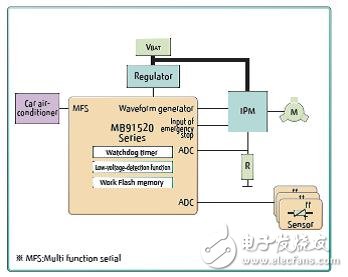

　　圖5：電動壓縮機的應用實例

　　總之，MB91520系列能兼容AUTOSAR R3.1/4.0，可使用16位和32位微控制器的無縫集成開發環境，以及支持單線片上調試的仿真器（MB2100-01-E）。所有新產品線的芯片都配有程序閃存和單獨的數據存儲閃存。這樣降低了對外部E2PROM 的需求，并簡化了系統開發，適用于汽車ECU系統的外圍功能。
