眾所周知，在中國，如辦公、賓館、商業和娛樂等公共場所，都必須要求安裝煙霧報警器及消防設施；而在如公寓、別墅和宿舍等民用場所則沒有強制要求。但是，在歐美發達國家，居民的消防意識比較強，通常住宅中也會安裝煙霧報警器，報警器的探頭一般采用獨立式，其工作原理與我們常見的集控式探頭非常類似，也是由紅外或者離子傳感器、電子控制單元以及蜂鳴器組成，不同的是由單獨的電池供電。

　　目前，很多獨立式煙霧報警器通常由9V電池供電。然而，9V電池的成本較高且實際使用壽命較短，用戶可能每隔3～4年就必須更換電池，這樣不僅給日常的使用帶來不便，同時也增加了客戶的使用成本。此外，現有的解決方案通常采用硬件校準，電路相對復雜，生產效率低。鑒于這樣的原因，Microchip（美國微芯科技公司）近期推出了一款可以工作在3V系統中，可軟件編程校準的專用芯片RE46C190。

　　RE46C190是專用于光電式煙霧報警器的集成芯片，它具有工作電壓低、功耗低和外圍電路簡單等特點。圖1是典型的應用電路。

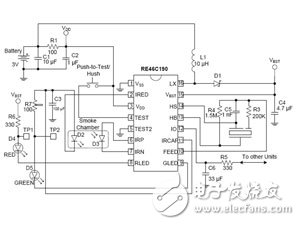

　　圖1 RE46C190應用電路

　　RE46C190的特點

　　1）3V電池供電，低靜態電流

　　2）內置振蕩器及電池電壓檢測和迷宮測試

　　3）內置紅外發射管驅動，并且電流可調節

　　4）斷續和連續兩種報警模式可供選擇，并具有靜音功能

　　5）最多可以連接40個報警器，并且內置報警存儲器

　　6）采用16腳SOIC封裝

　　RE46C190工作原理

　　RE46C190內部振蕩器每隔10秒鐘，使升壓電路工作一次。內部的檢測電路被充電并工作10 ms。在這個10 ms的時間內，紅外發射管發出精度為100μs的脈沖，脈沖寬度可由用戶編程為100～400μs。與此同時接收二極管的電流被積分并且數字化，其結果將與預先設置在EEROM里的門限值進行比較。如果有煙霧存在，下次檢測的間隔周期將被縮短，并有更多附加檢測。如果連續3次檢測到煙霧將進入報警模式，蜂鳴器在升壓電路的驅動下報警，同時指示燈開始閃爍。

　　編程校準

　　RE46C190有多種編程模式來分別設定脈沖電流的大小、寬度、增益、積分時間和報警閾值等。這些參數將被保存在內部的39b EEROM中，同時還提供5種功能測試模式對寫入的參數進行驗證。

　　Microchip還可以為開發初期的客戶提供相應的開發工具來進行編程測試。圖2是上位機的編程軟件窗口。用戶可以根據自己的產品要求，對相應的參數進行設置，通過配套的燒寫工具寫入RE46C190內部的EEROM。

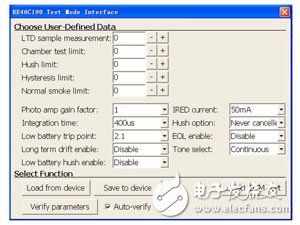

　　圖2 上位機的編程軟件窗口

　　總結

　　RE46C190是一款低電壓、低功耗、高集成度的專用紅外煙霧報警器控制芯片，它不僅簡化了用戶的電路設計，而且還采用軟件編程的校準方式來提高生產的效率。RE46C190還內置了低電壓檢測功能，選擇合適容量以及化學特性的電池，如CR123A 1400-1600 mAh的鋰-二氧化錳電池，則可以滿足10年的使用壽命要求。
