下面介紹了基于PIC單片機與16位串行D/A轉換的原理：

1．基本原理

　　D/A轉換器相當于一種譯碼電路，它將數字輸入傳換為模擬輸出：

　　其中，D是數字輸入，VR是模擬參考輸入，Vo是模擬輸出。這里模擬輸出可以是電壓，也可以是電流，式中 數字D是一個小于1的值。

　　式中an為1或0，由數字對應位的邏輯電平來決定，N是數字輸入D的位數。由此(3.2）由此（3.1）

　　當參考電壓輸入TIp．固定時，轉換器的模擬輸出D成正比關系。對于單位數字量的變化，模擬輸出是按等 幅度的階躍量變化的。

　　2．原理圖

　　（1）串行D/A轉換器。

　　串行D/A轉換器一般由數字輸入、基準電壓源、模擬開關、電阻或電容網絡、加法電路、運算放大器、模 擬輸出等組成，如圖1所示，根據集成度不同D/A轉換器中可能不全包括其中的部分。圖2所示為這種轉換器 的原理圖。

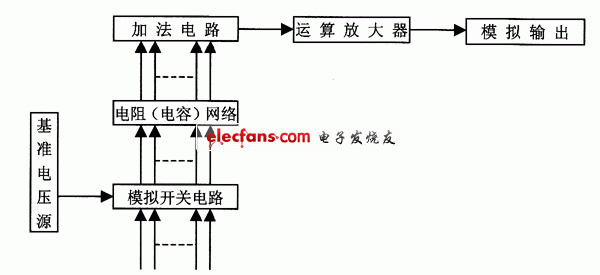

??????????????????????? 圖1 集成D/A轉換器的組成框圖

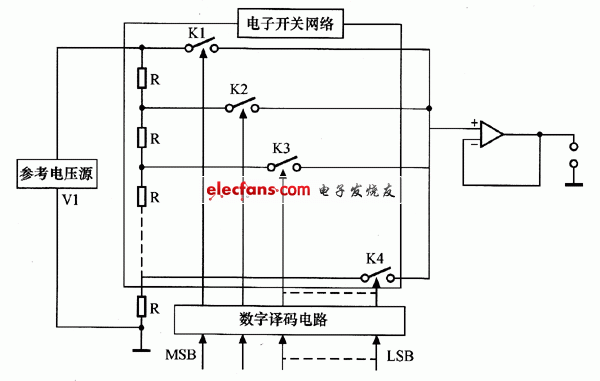

??????????????????????????? 圖2 串行D/A轉換器

　　數模轉換器的基本工作原理是基于權的控制，即權電壓或權電流相加。D/A轉換器的幾種常見結構，根據加 權網絡等部分實現方法的不同，常見的DAC結構有電流型、電壓型、電荷型等，每一類又細分為若干小類， 接下來將分別進行介紹。

　　（2）權電阻型D/A轉換器。

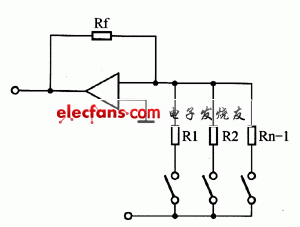

　　權電阻型D/A轉換器的電路框圖如圖3所示。

??????????????????????? 權電阻型D/A轉換器是實現二進制數模轉換的最簡單的一種網絡結構。其缺點是位數增多時，電阻的取值范 圍很大，如要實現8位D/A轉換器，電阻比值將高達128∶1，這一比值在工藝制造上難以實現，并且該結構對 于電阻精度的苛刻要術也使得的這結構的實現更加困難。

　　（3）R－2R梯形電阻網絡D/A轉換器。

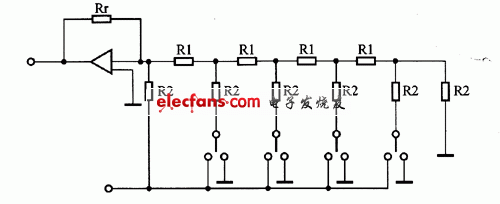

　　圖4所示為R-2R梯形電阻網絡D/A轉換器的電路原理框圖。

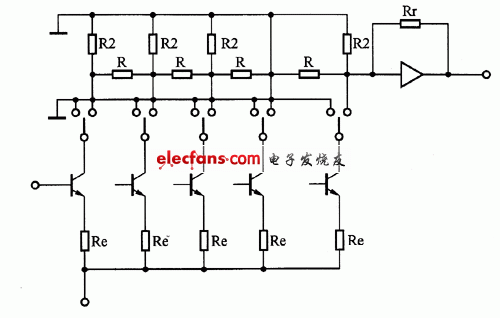

　　（4）電流衰減型D/A轉換器如圖5所示。

??????????????????????????圖4 R-2R梯形電阻網絡D/A轉換器

???????????????????? 圖5 電流衰減型D/A轉換器

總結：以上就是基于PIC單片機與16位串行D/A轉換的原理，可以廣泛的運用到需要進行D/A轉換的場合中。
