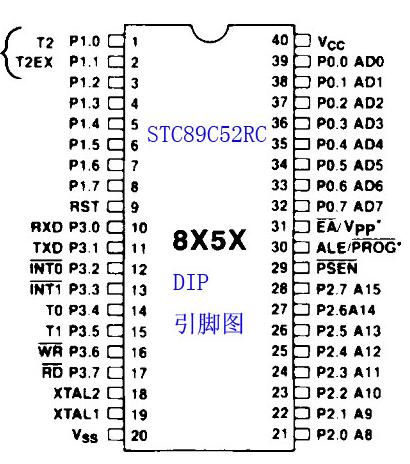

1.選取單片機STC89C52RC（6元）+底座（0.4元）雙列直插40腳。
2.震蕩電路，晶振11.0592（1元），2個30p電容（共0.1元）。焊接18.19腳。
3.復位的電路，電阻+電容+Button。

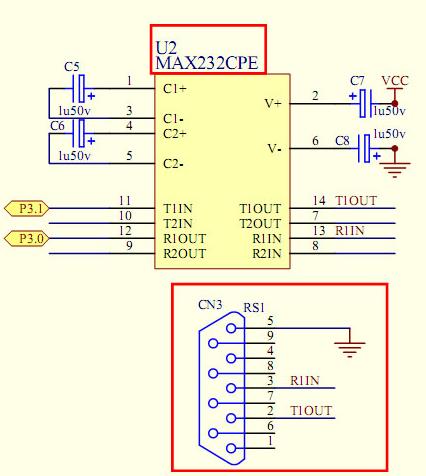

4.串口的電平轉換電路，MAX232CPE（MAX232EPE），5個1uF的電解電容。
6.串口公母頭各一個，每個（1元）。
7，若筆記本沒有串口，需購買USB轉串口設備（25元），安裝相應的軟件，需要選擇COM4.
9，安裝電路圖焊接，調試。

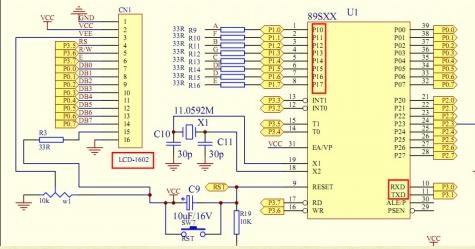

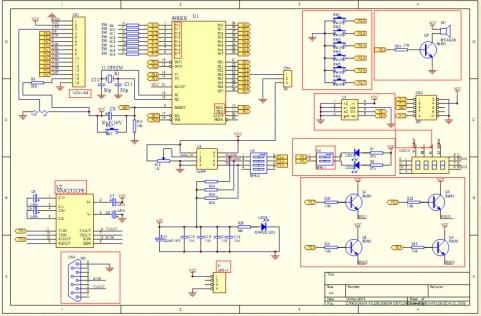

電路圖如下:
自制STC單片機開發板
