1.引言

　　靜電除塵器有除塵效率高、運行和維修費用相對低廉等特點，在減少排放到大氣中有害粉塵方面起著十分重要的作用，是當前使用較為廣泛的一種環保設備。靜電除塵器是利用高壓靜電吸附帶電離子的原理進行除塵。一般來說，靜電極板電壓越高，對帶電離子的吸附能力就越強，除塵效率越高。但電壓越高，電場內會出現頻繁的火花閃爍，甚至產生電弧，放電過程難以控制，除塵效率明顯降低，這種情況應該避免。如果能夠控制極板電壓長時間維持在臨界放電狀態，就可以獲得最佳的除塵效果并有效節約電力資源。實驗證明，基于單片機80C196KC的靜電除塵電源三相交流調壓控制系統能夠很好實現這一功能。

　　2.靜電除塵電源主電路及交流調壓結構

　　2.1 電源主電路

　　主電路電路如圖1所示，380V的三相工頻交流電輸入后，經過由三組反并聯可控硅組成的三相調壓電路進行調壓，然后經三相高壓硅整流變壓器升壓和整流，得到直流高壓輸出,硅整流變壓器負高壓輸出經阻尼電阻供給靜電除塵反應器。

　　由于電源采用三相工頻平衡供電，三相晶閘管同步移相調壓，與常規單相硅整流電源相比具有如下特點：

　　(1)電網平衡供電，三相對稱，功率因素近100%;

　　(2)由于采用三相星形輸入接線方式，單相輸入電流僅為同等功率輸出單相電源的五分之一。

　　2.2 三相交流調壓電路原理

　　采用相位控制方式的交流電力控制電路稱為交流調壓電路，交流調壓電路拓?fù)浣Y(jié)構有很多種，本文中提到的三相交流調壓主電路，是將兩個晶閘管反并聯后串接在每相交流電源與負載之間，如圖1，在電源的每半個周期內觸發一次晶閘管，使之導通。與相控整流電流電路一樣，通過控制晶閘管開通時候所對應的相位，可以方便地調節輸出電壓的有效值，從而達到交流調壓的目的。

　　3.基于80C196KC的三相交流調壓控制系統

　　單片機控制模塊硬件電路以微處理器為控制中心，兼有控制與監視的功能。通過輸入接口接收各種采樣、檢測信號，再由軟件程序進行計算處理后，經輸出接口發出相應的控制信號，去協調、控制各部分電路的操作，達到其智能化控制的目的。本文中監控模塊的控制電路采用了以80C196KC單片機為主控的微機監控系統。它主要由主控電路、CA6100控制信號輸出電路、測量與信號采集電路、A/D轉換隔離電路、LCD液晶顯示模塊、LCD液晶顯示模塊、鍵盤接口電路、報警裝置等部分組成，單片機控制模塊見圖2所示。

　　單片機采用80C196CPU芯片，通過采集電路，電源主電路電壓、電流信號轉換為單片機可以識別的電壓信號傳送到A/D轉換通道，轉換并和給定閾值進行比較，如發現過壓或過流，則給出禁止信號I，通過光耦隔離后控制CA6100通用觸發板，封鎖觸發脈沖。通過片內軟件定時器，由高速輸出口(HSO)產生一頻率為2HZ的方波信號作為電流、電壓給定計數器的輸入脈沖。利用80C196的PWM口，經過光耦輸出可控的脈寬調制波，再經過平滑濾波器轉化為0～5V直流控制電壓，直接控制CA6100通用觸發板，能夠使輸出脈沖移相范圍在5°～175°之間可調。

　　3.1 主控電路設計

　　80C196KC單片機有著豐富的內部資源，主控電路以單片機芯片為核心，擴展了一片外部數據存儲器6264，一片外部程序存儲器2764，一片外部功能擴展芯片8155，輔以地址鎖存器74LS373，地址譯碼器74LS138，復位電路，晶振電路，A/D轉換隔離電路等。

　　3.2 晶閘管觸發電路設計

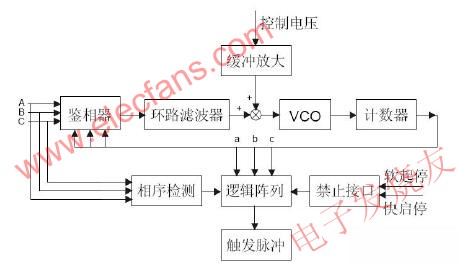

　　三相交流調壓是通過調節反并聯晶閘管的導通角，來實現對電源輸出電壓的有效控制的，因此晶閘管能否穩定可靠地觸發，是至關重要的。本控制系統采用CA6100晶閘管通用觸發板，其基本原理如圖3所示。

　　CA6100通用可控硅觸發板是以40芯CMOS大規模集成電路(專用芯片)為核心，利用鎖相環技術(PLL)和多芯片合成技術(MCM)，通過壓控振蕩器(VCO)鎖定的三相同步信號間的邏輯關系設計出的一種晶閘管觸發系統。0～5V的直流輸入電壓，可以控制輸出脈沖的移相范圍從5°～175°連續線性可調，且晶閘管觸發脈沖幅值可達到15V/2A，能夠滿足靜電除塵電源對晶閘管觸發脈沖的要求。

　　3.3 信號采集與檢測電路設計

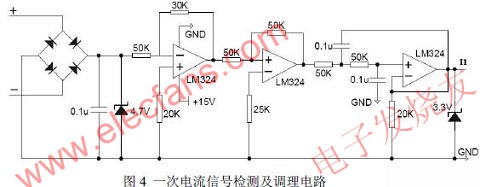

　　系統主要檢測一次電壓、一次電流、二次電壓和二次電流四路模擬量。采用電壓和電流互感器分別對一次電壓和電流進行檢測。由于靜電除塵電源二次電壓輸出很高，所以需經電阻分壓，然后通過霍爾電壓傳感器進行檢測，二次電流檢測則采用回路串電阻的方式。這四路檢測型號經過信號調理電路，進入單片機的A/D轉換口，單片機的ADC模塊分別對其順序采樣和A/D轉換。圖4為一次電流信號調理電路，主要包括整流、比例放大和二階有源濾波三部分。

　　3.4 液晶顯示模塊設計為了使裝置的人機接口界面更加友好、直觀，在本裝置中采用中文液晶顯示模塊作為人機接口界面。采用液晶模塊型號為L(zhǎng)CM320240ZK，顯示內容20×15行，內含7602個簡體中文字型。但是其工作時序和80C196單片機不兼容，需要用到8155擴展。其他管腳則直接與單片機相連接，讀(E)、寫(R/W)端口分別和80C196KC單片機的讀、寫信號相連，片選信號(CS1、CS2)由38譯碼器提供。

　　3.5 軟件設計

　　主程序完成整個模塊的控制流程和子程序模塊調用等功能。子程序模塊完成整個裝置的不同功能的實現，包括初始化模塊、液晶顯示模塊、A/D采集轉換模塊、PID調節穩壓穩流模塊等。其中初始化模塊的主要功能是完成單片機的有關初始化設置，包括有關端口的選通、功能的選擇，以及中斷的允許等。A/D采集轉換模塊是實現對被測信號的重復采樣，并且在單片機中完成數據轉換。穩壓穩流模塊的功能是采用PID控制算法并結合80C196單片機輸出的D/A電壓信號進行調節，從而實現電壓或電流的穩定，且具有軟啟動功能。

　　3.6 火花快速檢測的實現方式

　　要提高靜電除塵電源的除塵效率，每個除塵反應器都要工作在最佳火花率下。為了實現火花控制，必須檢測火花放電現象。當產生火花放電時，會引起二次電流大幅度增加，利用這一特點就可以采用硬件直接比較的方法，通過LM393將二次電流反饋值與設定的火花放電閾值進行比較，經6N138光耦和RS觸發器后，接至單片機80C196KC的外部中斷口。由于中斷級別很高(外部中斷XINT1)，當檢測到火花放電時，就執行相應的火花放電程序，記憶當前放電時的運行電壓，并將當前運行電壓降低到設定的火花回壓點，運行電壓再?gòu)幕貕狐c(diǎn)以分段上升的方式上升至上次放電時的運行電壓，這樣就保證了靜電高壓除塵電源始終保持在臨界放電電壓狀態。

　　4. 結語

　　基于單片機80C196KC的靜電除塵電源智能控制系統實時響應快、精度高、可監控性好、抗干擾性強，通過實際運行證明，能夠自動跟蹤電場的變化，輸出最佳電暈功率，從而使除塵效率大為提高，具有廣闊的市場應用前景。
