隨著人們環保意識的日益提高，消費者越來越關注微控制器系統的節能化，為了擴大在節能家電和電池供電系統等市場領域的應用，Renesas(瑞薩)電子在新的產品中加入了節能理念，推出業界高標準8位低功耗閃存微控制器產品78K0/Kx2-L。該系列產品適用于電池供電系統及節能家電領域，例如測量儀表、感測接口、煙霧傳感器、火災報警器、電動牙刷、剃須刀等。

　　實現高水平低功耗

　　· STOP mode電流為0.3uA(VDD=3.0V，RMC=56H)

　　· HALT mode電流為0.65uA(int.30KHz, VDD=3.0V，RMC=56H)

　　· HALT mode電流為1.13uA(fsub=32.768KHz，VDD=3.0V，RMC=56H)

　　· 1MHz(4MHz/4)@3V工作時電流為220uA

　　78K0/Kx2-L低功耗實現方式：可選的時鐘源和電壓調節器。

　　1.通過選項字節設置內部高速4/8MHz振蕩器優化Flash/Regulator功耗

　　2.通過RMC寄存器設置內部調節器電壓

　　3.待機時使用的低速時鐘源由原有產品的240KHzOSC變更為30KHzOSC

　　4.寬范圍工作電壓：1.8V至5.5V(1-10MHz)

　　78K0/Kx2-L通過硬件上的進一步優化實現低功耗，有助于延長電池壽命，實現系統的低功耗，適用于低電壓、低功耗的應用領域。

　　豐富的模擬外設

　　· 擴充了10bit A/D轉換器功能，信號轉換時間從原有產品的6us減少為3.3us

　　· 內置放大器OPAmp，減少系統外置器件數量，降低了模擬電路測算成本

　　· 具有LVI和POC電路

　　78K0/Kx2-L強大的模擬外設使其非常適用于集成傳感器功能的系統。

　　優化了片上調試接口

　　選擇內部主時鐘的振蕩電路進行片上調試時，除連接電源必需的引腳之外，78K0/Kx2-L首次將調試時所需的引腳數由原先的4根減少到1根，進一步節約PCB空間，方便調試。

　　高集成度

　　· 可選4/8MHz內部高速振蕩器

　　· 30KHz內部低速振蕩器

　　· 豐富的串行外設：UART、CSI/SPI、I2C

　　· 4-11ch 10位A/D轉換器(AVREF=1.8~5.5V)

　　· 2-4ch 8位定時/計數器(2ch PWM輸出)

　　· 1ch 16位定時/計數器(1ch PPG輸出，2ch接收輸入)

　　· 一個看門狗定時器(WDT)

　　· RTC實時時鐘(78K0/KC2-L)

　　· 內置1-2ch放大器OPAmp

　　· 上電清除電路POC

　　· 低電壓檢測電路LVI：1.91V和4.22V可選

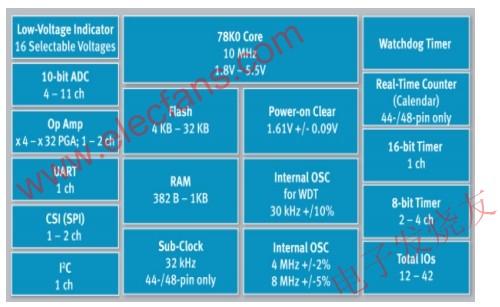

　　78K0/Kx2-L微控制器框圖

　　高性能

　　· 高效的內核設計：78K0內核

　　· 寬范圍工作電壓：1.8V至5.5V(1-10MHz)

　　· 工業級溫度范圍：-40℃至+85℃

　　· 單電源Flash存儲器

　　· 自編程功能(具備啟動區交換(Boot Swap)功能)

　　應用領域

　　· 煙霧傳感器/火災報警器

　　· 水表/氣表

　　· 電動牙刷/剃須刀

　　· 節能家電

　　· 手持測量設備

　　· 感測接口

　　產品系列

　　78K0/Kx2-L系列微控制器是Renesas瑞薩電子新推出的高集成度、高性能、高可靠性、低功耗8位MCU。目前上市的產品選型可參考下表。
